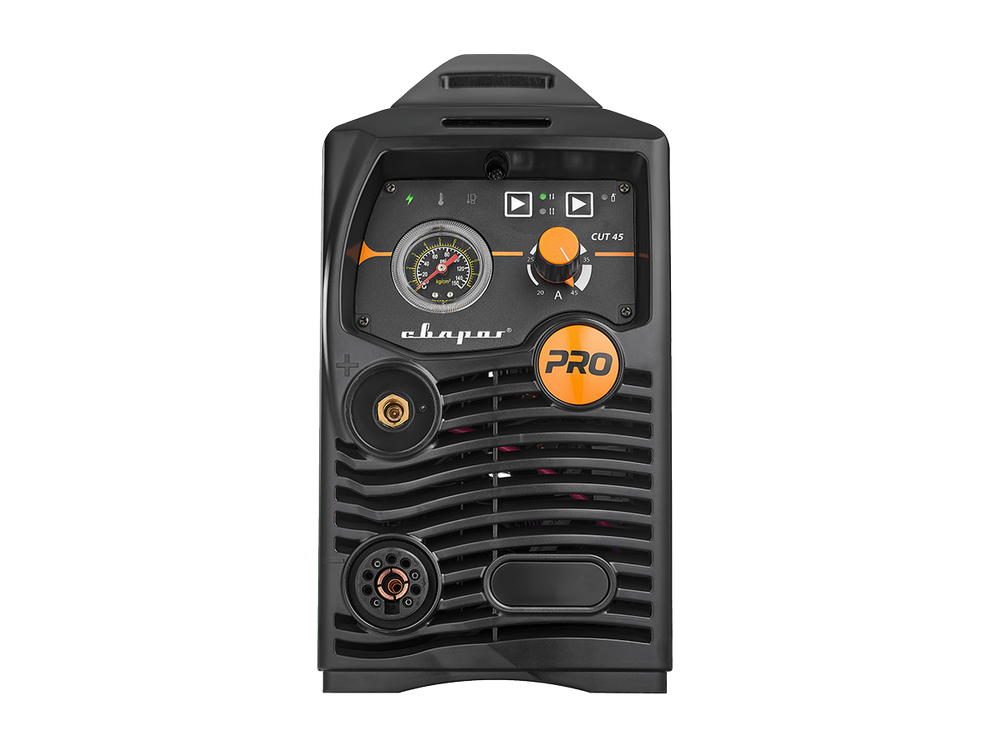

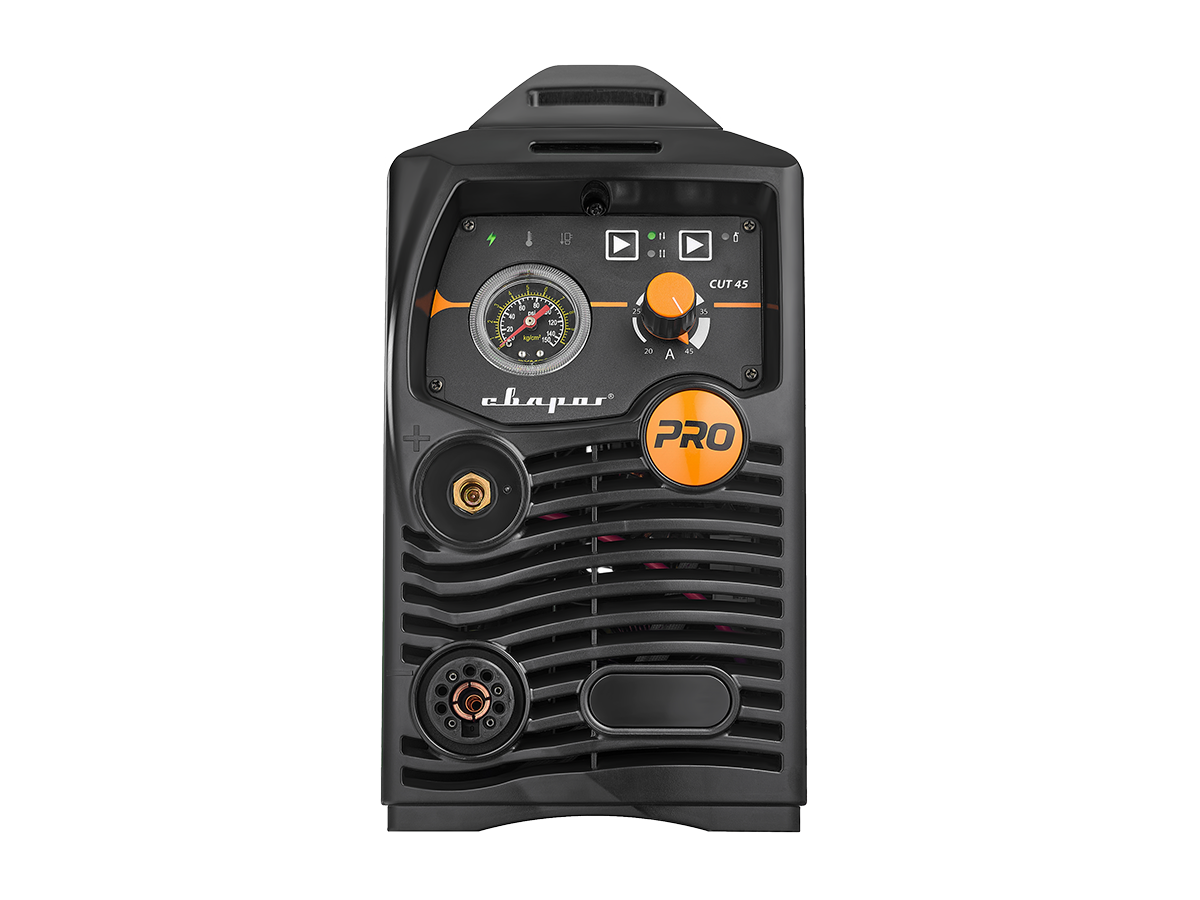

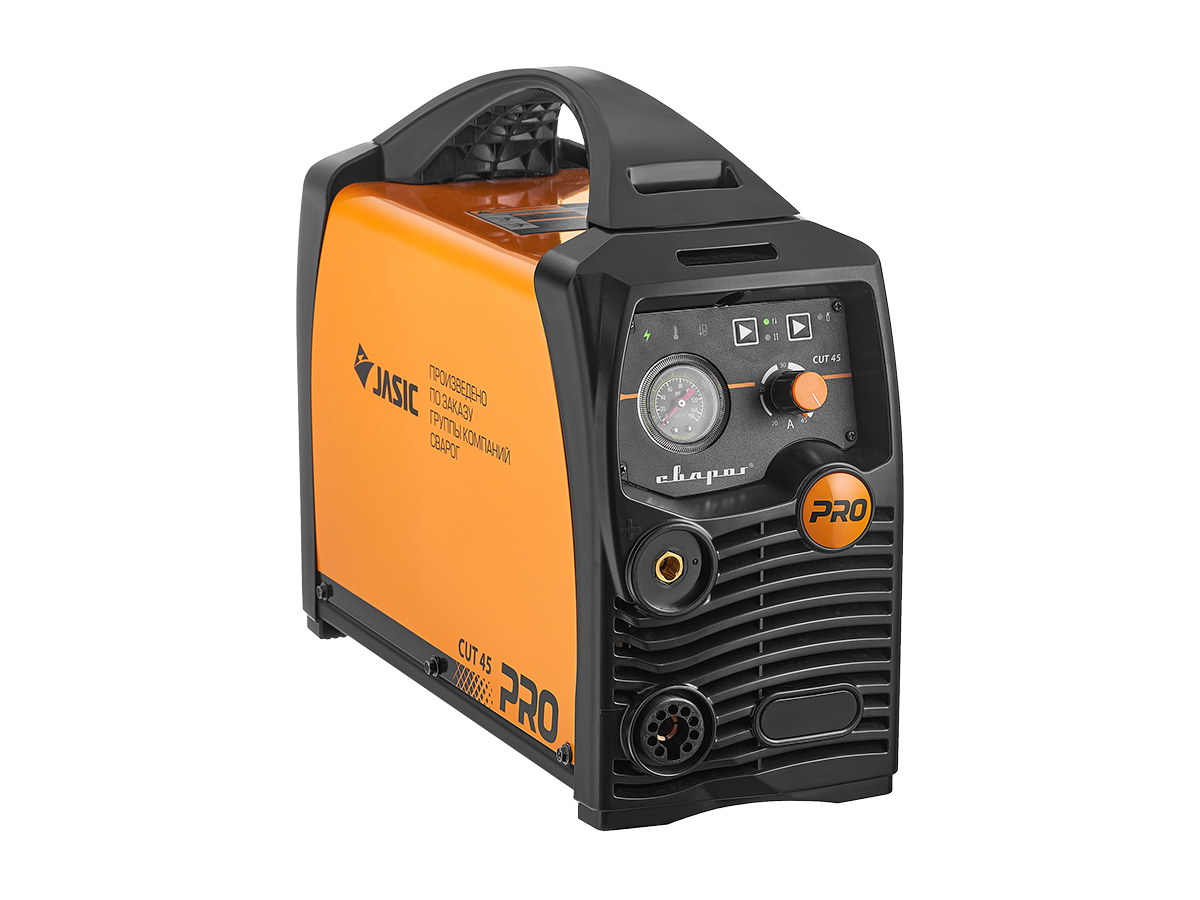

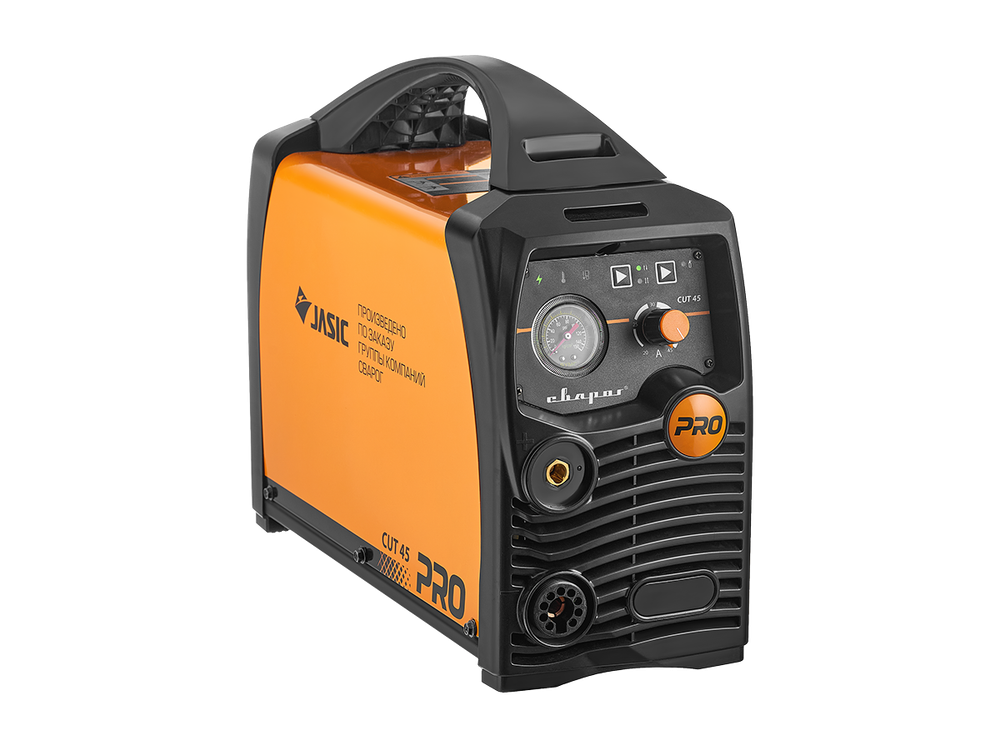

Установка воздушно-плазменной резки Сварог PRO CUT 45 (L202)

Аппараты просты в применении и надежны в процессе эксплуатации

Отличительными особенностями аппарата являются:

• Режим работы 2Т и 4Т
• Проверка рабочей и дежурной дуги
• Встроенный манометр на передней панели
• Безопасное подключение плазмотрона через центральный адаптер

PRO CUT 45 (L202) работает от однофазной питающей сети 220 В

• Инверторный аппарат для воздушно-плазменной резки позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
• PRO CUT 45 (L202) работает от питающей сети 220В и позволяет проводить резку металла толщиной до 12 мм.

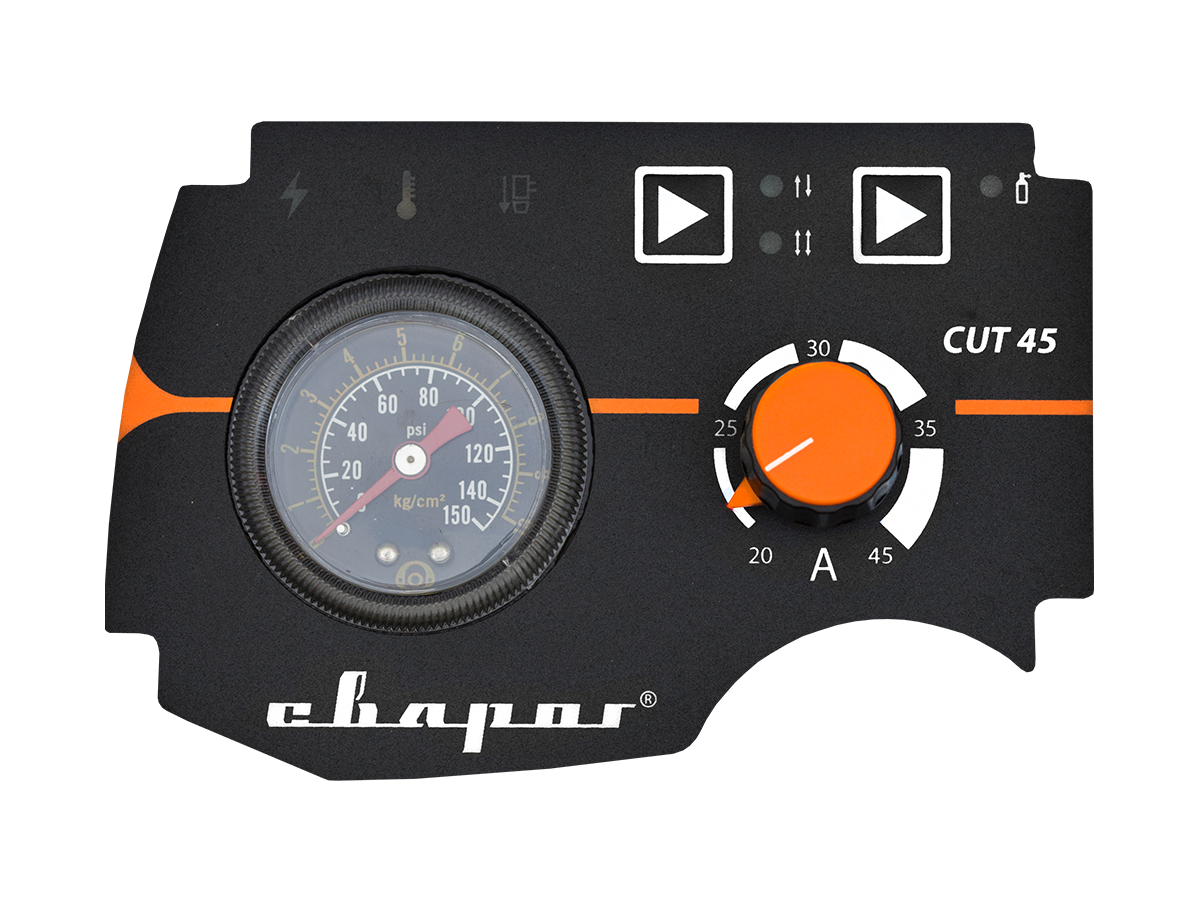

PRO CUT 45 (L202) имеет классическую систему управления:

1. Индикатор сети. Загорается, когда аппарат включен
2. Индикатор перегрева. Загорается, когда аппарат перегрелся
3. Индикатор неисправности
4. Кнопка переключения режима 2T и 4T
5. Кнопка проверки газа, используется для установки рабочего давления газа
6. Регулятор тока реза
7. Индикатор давления газа

Прост и безопасен в использовании

• PRO CUT 45 (L202) имеет фильтр регулятор и встроенный манометр для точной настройки рабочего давления
• Аппарат безопасен благодаря тому, что при работе используется только сжатый воздух, а не горючие газы

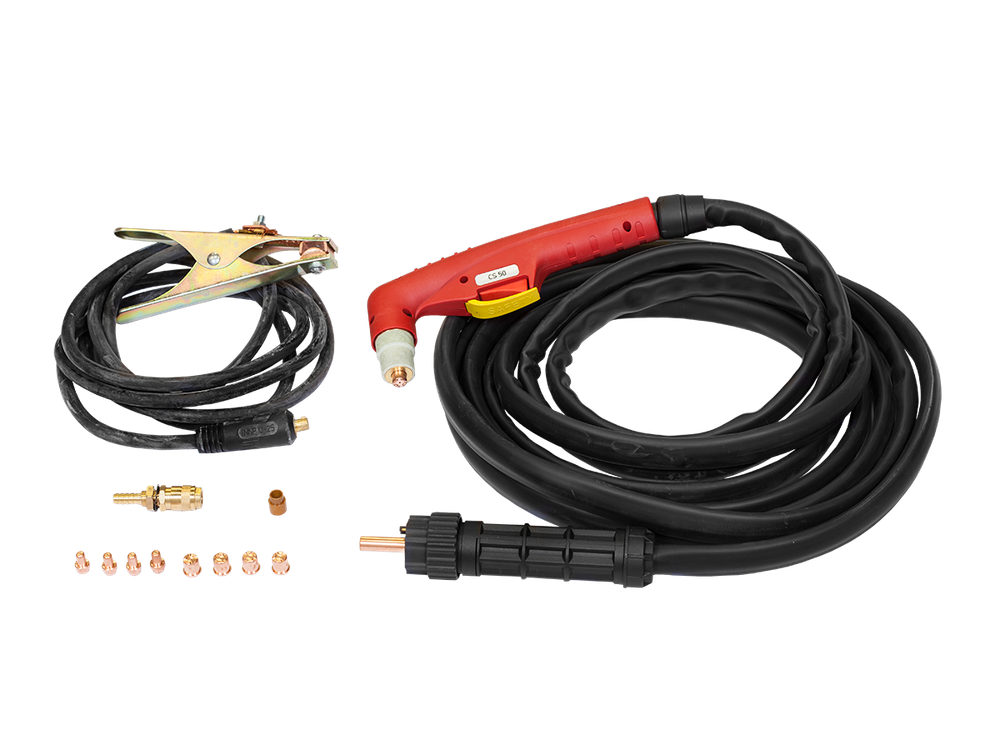

Комплект поставки:

• Плазменный резак в сборе TECH CS 50 (ц.а.), 6 м— 1 шт.
• Клемма заземления в сборе 200 А, 3 м— 1 шт.
• Комплект ЗИП— 1 шт.
• Паспорт и Руководство по эксплуатации— 1 шт.

Режимы резки

Режимы работы горелки

Технические характеристики

Дополнительные функции CUT

Конструктивные решения

Базовые характеристики

Панельные соединения

Коэффициент мощности

Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.

Разъем плазмотрона

Тип разъема для подключения плазмотрона.

Antistick

Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.

Режим резки сетки

Дежурная дуга не тухнет при переносе плазмотрона с одного края металла на другой в течение 3 сек (в зависимости от модели аппарата).

Режим работы 2Т/4Т

Режим работы горелкой или резаком: двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку для сварки продолжительных швов или реза.

Напряжение питающей сети

Действующее расчетное значение напряжения питающей сети.

Регулировка давления

Возможность установки рабочего давления без образования плазменной струи.

КПД

Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.

Разъём управления для ЧПУ

Количество контактов разъёма.

Рабочий диапазон сетевого напряжения

Диапазон сетевого напряжения при котором оборудование позволяет производить работы.

Проверка давления рабочей дуги

Возможность проверки давления.

Класс изоляции

Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:

• класс B— 120 °C;
• класс F— 155 °C;
• класс H— 180 °C.

Разъем клеммы заземления

Тип разъема подключения силового кабеля.

Частота питающей сети

Количество изменений направления тока за секунду.

Проверка давления дежурной дуги

Возможность проверки давления.

Тип изготовления

Тип транзисторов

MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.

Степень защиты

Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):

• Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
• Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
• S— испытания производились при выключенном оборудовании

Подключение сжатого воздуха

Тип разъема для подключения сжатого воздуха.

Количество фаз

Количество фазных проводников подводящих электродвижущую силу  к оборудованию.

Дежурная дуга плазмотрона

Дежурная дуга позволяет производить поджиг основной дуги, без касания сопла плазмотрона о разрезаемую деталь.

Тип управления

Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.

Температура эксплуатации

Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.

Потребляемый ток

Максимальный потребляемый ток оборудованием из сети.

Цифровая индикация параметров сварки

Наличие и способ отображения сварочных параметров:

• Индикатор— отображает сварочный ток;
• Дисплей— отображает параметры сварки и активные функции;
• Дисплей LED— отображает все параметры сварки и все активные функции.

Подключение ДУ

Возможность подключения устройства дистанционного управления: пульт или педаль.

Потребляемая мощность CUT

Потребляемая мощность при максимальной нагрузке в режиме CUT.

Подключение к станкам ЧПУ

Наличие разъемов подключения на панели аппарата.

Потребляемая мощность MMA

Потребляемая мощность при максимальной нагрузке в режиме ММА.

Интеллектуальная система охлаждения

Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.

Ток реза

Диапазон регулирования тока реза в режиме СUT.

Встроенный фильтр-регулятор с манометром

Фильтр служит для регулировки давления и фильтрации сжатого воздуха.

Сварочный ток MMA

Диапазон регулирования сварочного тока в режиме ММА.

Встроенный компрессор

Наличие компрессора в аппарате.

Ток реза при ПН 100 %

Максимальное значение тока реза для непрерывной работы оборудования.

Сварочный ток при ПН 100% MMA

Максимальное значение сварочного тока ММА для непрерывной работы оборудования.

ПН (40°C)

Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.

Способ возбуждения дуги, CUT

Тип образования плазменной струи:

• Высоковольтный поджиг может оказывать помехи устройствам, которые восприимчивы к высоковольтным/высокочастотным помехам
• Оборудование с пневмоподжигом можно применять возле устройств, которые восприимчивы к высоковольтным/высокочастотным помехам, например ЧПУ

Скорость подачи сжатого воздуха

Максимальное значения воздуха необходимого для получения реза.

Номинальное давление компрессора

Давление сжатого воздуха которое должен обеспечивать компрессор.

Напряжение холостого хода CUT

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.

Напряжение холостого хода MMA

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.

Максимальная толщина разрезаемого металла

Толщина, которую может прорезать аппарат с края листа.
