Плазменная резка металла — это метод термической обработки, при котором для разделения металла используется струя плазмы. Плазма — это ионизированный газ, нагретый до сверхвысоких температур (от 5000 до 30 000 °C), который способен быстро плавить и выдувать металл. ru.wikipedia.org* +1
Принцип работы
Процесс плазменной резки включает несколько этапов:
- Между электродом и соплом аппарата или между электродом и разрезаемым металлом зажигается электрическая дуга.
- В сопло подаётся газ под давлением, который под воздействием дуги ионизируется и превращается в плазму.
- Плазма с высокой скоростью (500–1500 м/с) направляется на металл, плавит его и выдувает расплавленный металл из зоны резки.
Первоначальное зажигание дуги может осуществляться высоковольтным импульсом или коротким замыканием. Форсунки охлаждаются воздушным или жидкостным способом. Воздушные форсунки надёжнее, жидкостное охлаждение используется в установках большой мощности.
Виды плазменной резки
- Плазменно-дуговая резка: дуга возникает между резаком и заготовкой. Подходит для металлов с хорошей токопроводимостью.
- Резка плазменной струёй: дуга формируется внутри плазмотрона, не требуя контакта с заготовкой. Используется для неметаллических материалов.
По типу охлаждения:
- Воздушное: для бытовых и профессиональных целей.
- Жидкостное: для работы на высоких токах, обеспечивает более эффективное охлаждение.
Газы, используемые в плазменной резке
| Газ/смесь | Применение |
|---|---|
| Воздух | Для резки углеродистой и низколегированной стали, алюминия. |
| Кислород | Для нелегированной стали, улучшает текучесть расплава. |
| Азот | Для нержавеющей стали и цветных металлов, обеспечивает чистый рез. |
| Аргоно-водородная смесь | Для толстой нержавеющей стали и алюминия, улучшает свариваемость кромки. |
| Азотно-водородная смесь | Для высоколегированной стали, алюминия и меди. |
Преимущества плазменной резки
- Возможность обработки чёрных, цветных металлов, тугоплавких сплавов и неметаллических материалов.
- Высокая скорость резки малых и средних толщин по сравнению с газопламенной резкой.
- Минимальный нагрев смежных участков заготовки, что снижает деформацию материала.
- Отсутствие необходимости в баллонах со сжатым кислородом или горючим газом.
- Возможность сложной фигурной вырезки и работы с заготовками любой геометрической формы.
- Высокая производительность за счёт скорости резки тонких и средних толщин.
- Точные и высококачественные резы, часто не требующие дополнительной механической обработки.
Недостатки плазменной резки
- Высокие затраты на оборудование и его эксплуатацию.
- При работе с металлами высокой толщины возможно образование шлака, который требует очистки.
- Ограничение по толщине разрезаемого металла (до 100–150 мм в зависимости от оборудования). el-forum.ru +1
- Изменение цвета материала на срезе из-за сильного теплового воздействия.
- Округляние краёв при резке тонких листов (до 0,5 мм).
- Требование строгого перпендикулярного расположения заготовки.
Оборудование для плазменной резки
Основные компоненты:

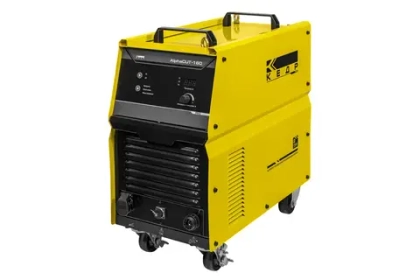

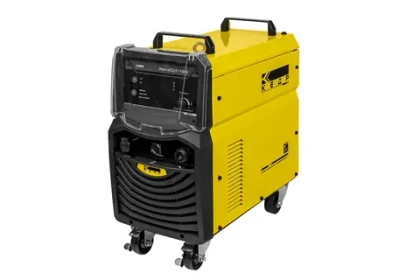

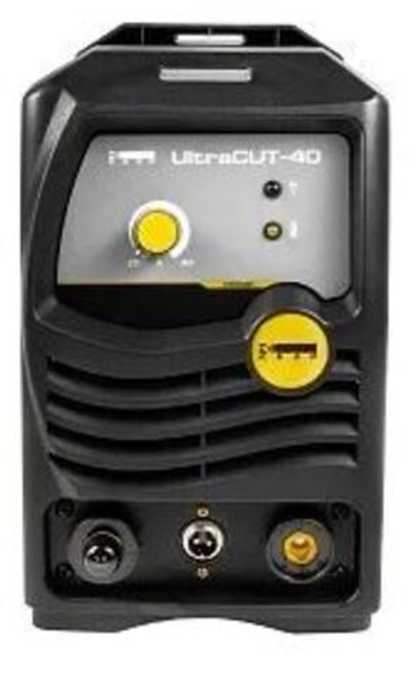

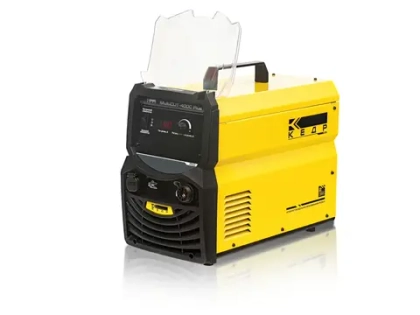

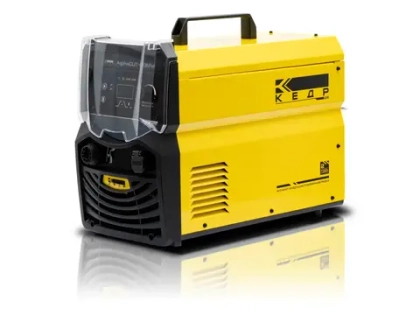

- Источник питания (инвертор) — обеспечивает постоянный ток для поддержания дуги.

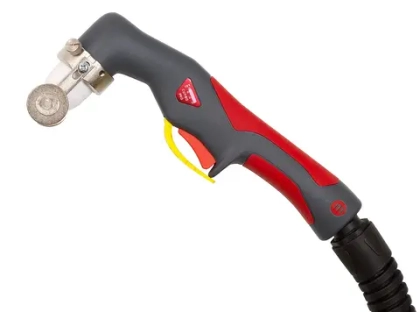

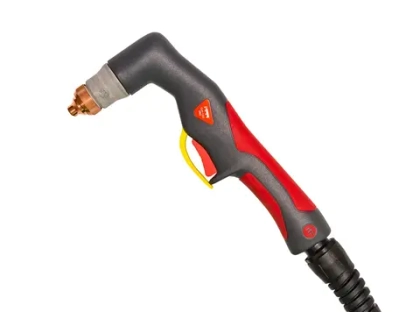

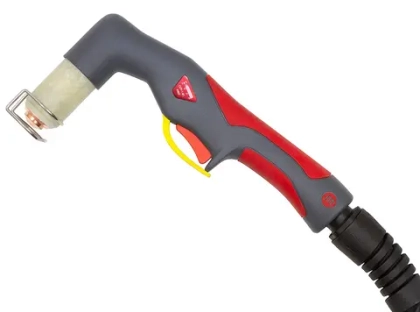

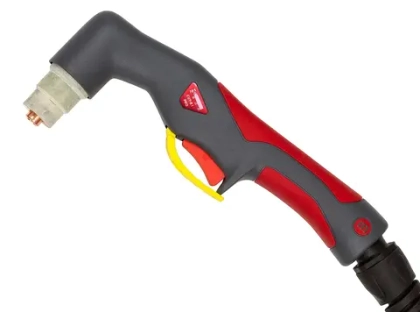

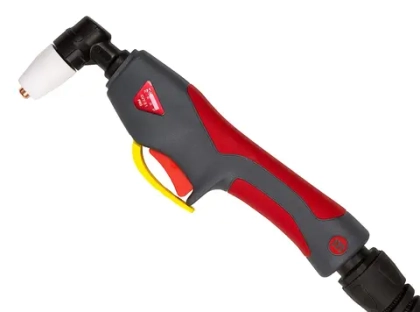

- Плазмотрон (горелка) — содержит сопло, электрод и систему охлаждения.
- Компрессор или баллон со сжатым газом — подаёт газ для формирования плазмы.
- Шланги и провода — соединяют компоненты системы.
При выборе оборудования учитывают:
- Тип и толщину обрабатываемого материала.
- Требуемое качество резки.
- Скорость работы.
- Рабочий цикл плазмотрона (продолжительность включения).
- Удобство использования и бюджет.
Сравнение с другими методами резки
| Метод | Преимущества | Недостатки |
|---|---|---|
| Плазменная резка | Высокая скорость, универсальность, возможность фигурной резки | Ограничение по толщине, возможное образование шлака |
| Лазерная резка | Высокая точность, качество реза тонких листов | Низкая скорость для толстых металлов, высокая стоимость оборудования |
| Газопламенная резка | Возможность резки толстых металлов | Низкая скорость, ограничение по типам металлов |
OZON.ru +1
Применение
Плазменная резка используется в металлообработке, строительстве, автомобильной и аэрокосмической промышленности, судостроении, а также для художественной резки металла. istokistok.ru +1
Для выбора оптимального метода резки и оборудования рекомендуется учитывать специфику задач, тип материала, требуемую толщину и качество реза.
