Цанги для TIG-сварки: как обеспечить идеальную фиксацию вольфрамового электрода

От автора: В прецизионном мире аргонодуговой (TIG) сварки цанга (цанговый патрон) — это тот самый небольшой, но абсолютно критичный компонент, который напрямую отвечает за качество контакта с вольфрамовым электродом. Если электрод — это «перо», то цанга — это «пальцы», которые его держат. Её правильный выбор и состояние определяют жёсткость фиксации, качество токопередачи и, как следствие, — стабильность всей сварочной дуги. Эта страница — для тех, кто понимает, что надёжность процесса начинается с миллиметровой точности в самых, казалось бы, незначительных деталях.

Функция и последствия неправильного выбора цанги

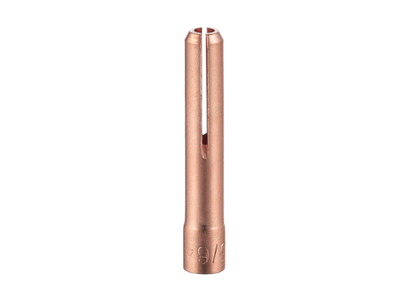

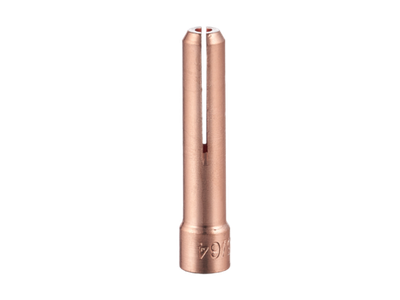

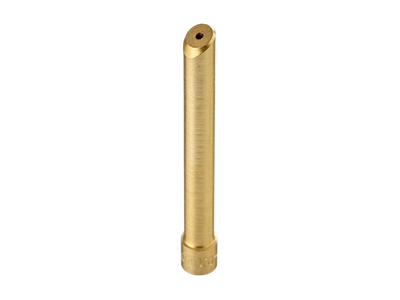

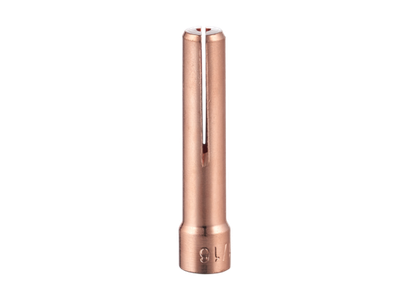

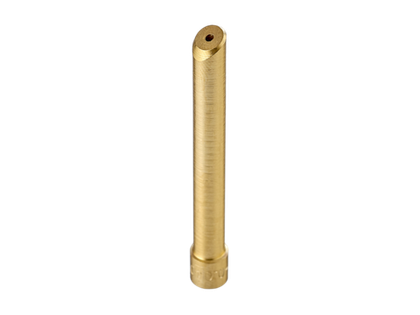

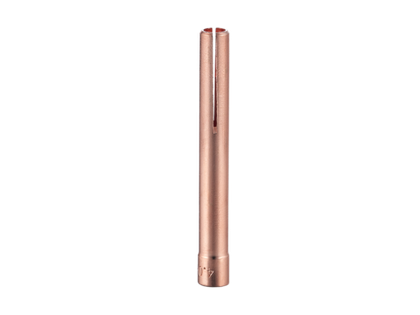

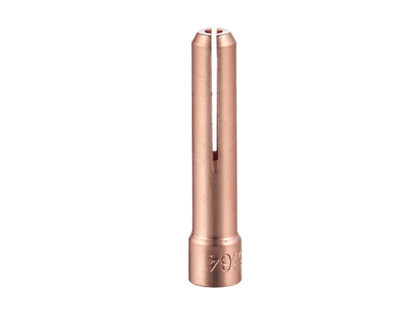

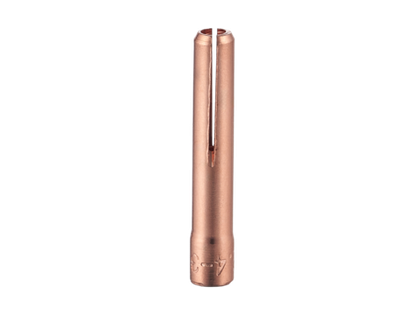

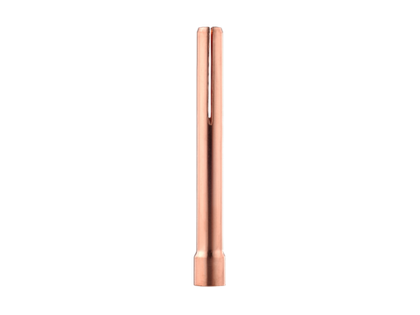

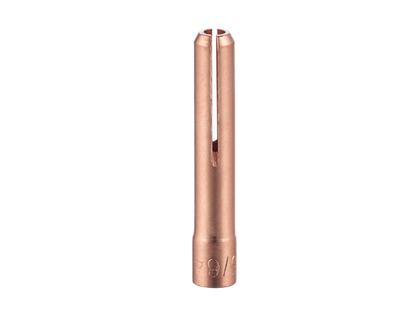

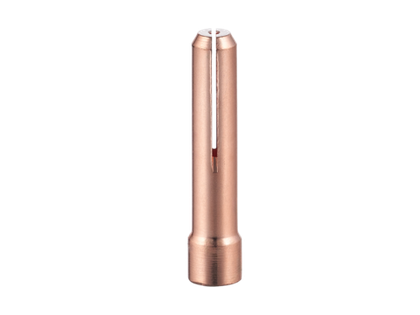

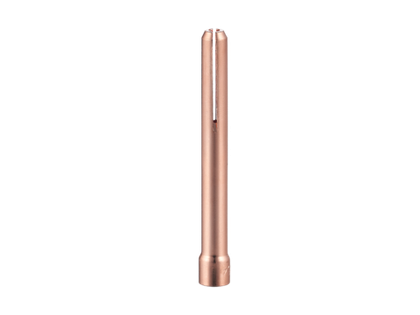

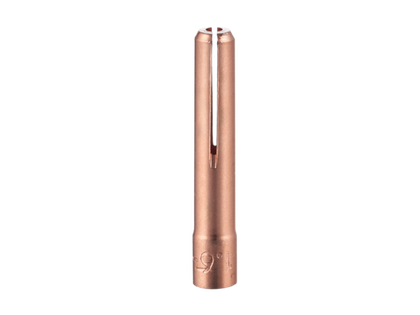

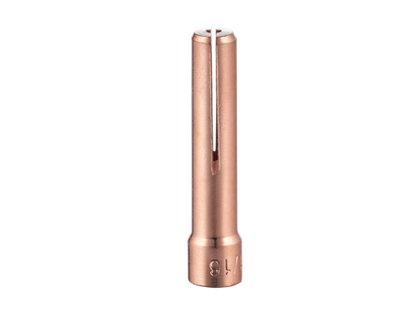

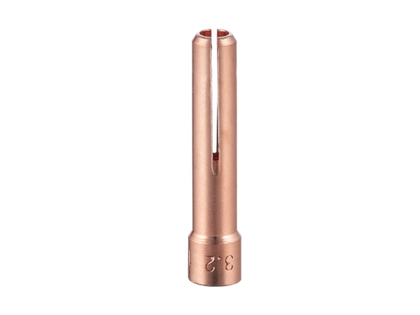

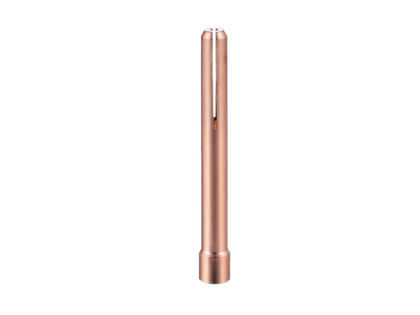

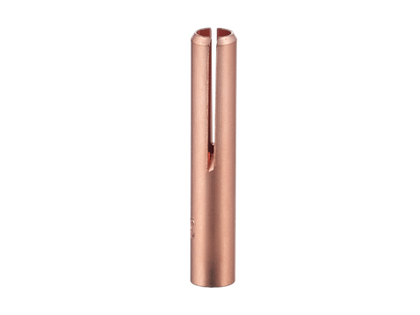

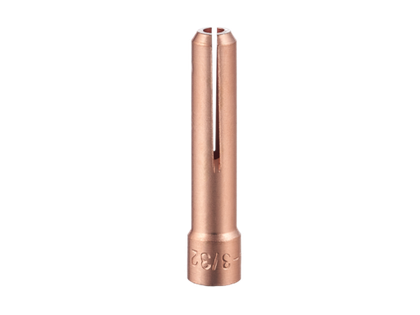

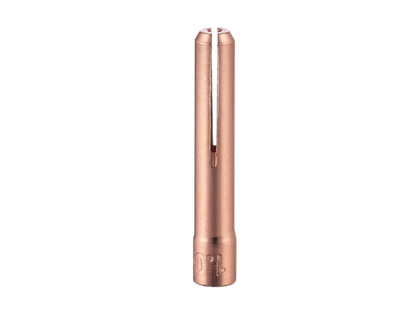

Цанга представляет собой разрезной пружинящий патрон, который вставляется в цанговый держатель (коллет-боди) горелки. При закручивании задней гайки её лепестки сжимаются, надёжно обхватывая вольфрамовый электрод.

Использование неподходящей или изношенной цанги приводит к системным проблемам:

• Нестабильная, «пляшущая» дуга: Электрод плохо зафиксирован и вибрирует.

• Перегрев узла и искрение: Плохой контакт вызывает повышенное переходное сопротивление.

• Сложности с зажиганием дуги: Неплотный контакт ухудшает инициализацию высокочастотного разряда.

• Ускоренный износ держателя: Несоосность и биение разрушают посадочное место цанги.

Ключевые параметры выбора: серия горелки и диаметр электрода

Подбор цанги — это задача на точное соответствие двум независимым параметрам. Ошибка в любом из них делает деталь непригодной.

Практический алгоритм выбора: два простых шага

1. Идентифицируйте вашу горелку. Найдите на её корпусе маркировку серии. Это обязательно должен быть один из двух вариантов: 17, 18, 26 (объединены в группу 17-18-26) или 9, 20, 24, 25 (группа 9-20-24-25).

2. Определите диаметр вольфрамового электрода. Посмотрите на маркировку на упаковке электродов или измерьте его штангенциркулем. Выберите значение, максимально близкое к стандартному ряду (1.0, 1.6, 2.0, 2.4, 3.2, 4.0 мм).

3. Совместите параметры в каталоге. Используйте фильтрацию или визуальный поиск, чтобы найти позицию, где указаны обе нужные характеристики: ваша Серия горелки и требуемый Диаметр электродов.

Профессиональные рекомендации по эксплуатации и замене

• Цанга — расходник. Меняйте её при первых признаках износа: ослаблении фиксации, появлении следов окисления или искрения на электроде, затруднённом закручивании гайки.

• Не экономьте на материале. Качественные цанги изготавливаются из специальных пружинных сталей или бронзы, которые обеспечивают долгий срок службы и постоянное усилие зажима. Мягкие сплавы быстро «садятся» и теряют упругость.

• Следите за чистотой. Перед установкой новой цанги и электрода очищайте внутренний канал держателя от пыли и окалины. Это гарантирует идеальную посадку.

• Используйте соответствующий инструмент. Затягивайте гайку вручную или специальным ключом, избегая чрезмерных усилий, которые могут деформировать лепестки цанги.

Резюме: Выбор цанги — это технический акт, требующий внимания к деталям. Алгоритм прост: серия горелки → диаметр электрода. Данная страница каталога оптимально структурирована именно по этим ключевым для специалиста параметрам, что позволяет сделать точный и быстрый выбор. Помните, что в TIG-сварке, где важен абсолютный контроль, нет второстепенных деталей. Правильно подобранная цанга — это фундамент, на котором строится стабильная дуга, чистый шов и уверенность сварщика в результате своей работы.
