Расходные материалы для плазменной резки CUT: как поддерживать стабильное качество реза
От автора: Плазменная резка — это технология, где результат на 80% определяется состоянием плазмотрона и его расходных частей. Если аппарат — это сердце системы, то сопла, электроды и другие компоненты плазмотрона — это его рабочие органы. Эта страница посвящена именно им. Здесь собраны детали для восстановления, обслуживания и ремонта плазменных резаков серии CUT. Своевременная и правильная их замена — единственный способ гарантировать стабильно высокую скорость, чистоту кромки и предсказуемый расход сжатого воздуха или газа.
Почему состояние расходников критически важно для плазменной резки?
В процессе резки сопло и электрод испытывают экстремальные термические и механические нагрузки. Их постепенный износ — естественный процесс, который нужно контролировать.
-
Ухудшение качества реза: Изношенное сопло с разбитым отверстием формирует нестабильную плазменную струю, что приводит к скошенным кромкам, волнам на резе и увеличению грата (наплывов).
-
Снижение скорости и эффективности: Для поддержания дуги через изношенный электрод или сопло требуется больше энергии, падает производительность.
-
Риск выхода из строя плазмотрона: Сильный перегрев из-за плохого контакта или нарушенной геометрии потока может повредить более дорогие узлы — сам корпус горелки или кабель-шланговый пакет.
Основные типы расходных материалов и их функции
В каталоге представлены ключевые сменные детали для плазмотронов. Понимание их роли помогает сделать осознанный выбор.
| Тип расходника | Место в плазмотроне и функция | Ключевые параметры для подбора (на основе данных страницы) | Признаки износа и необходимость замены |
|---|---|---|---|

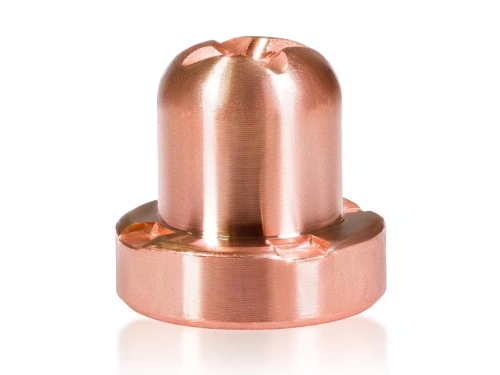

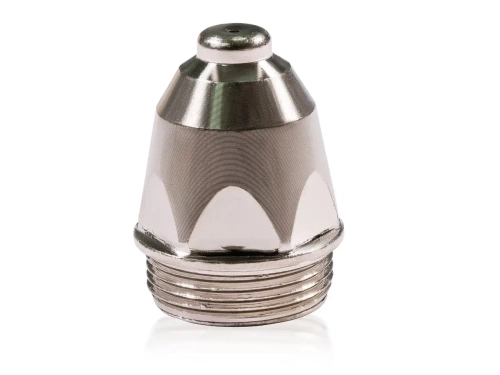

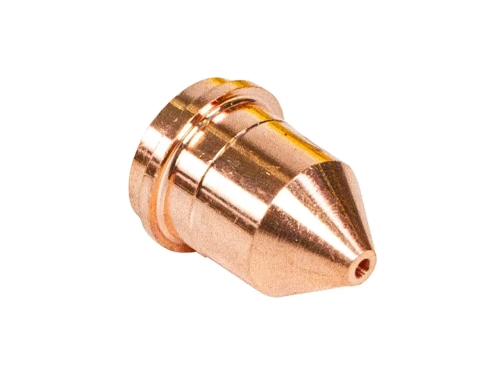

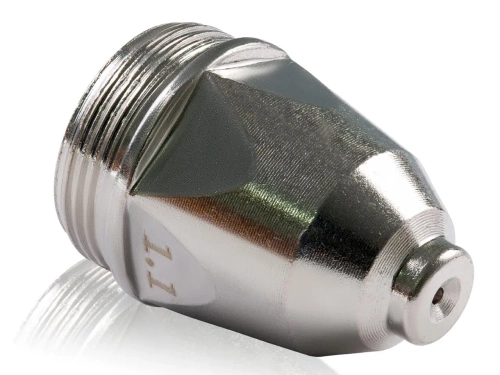

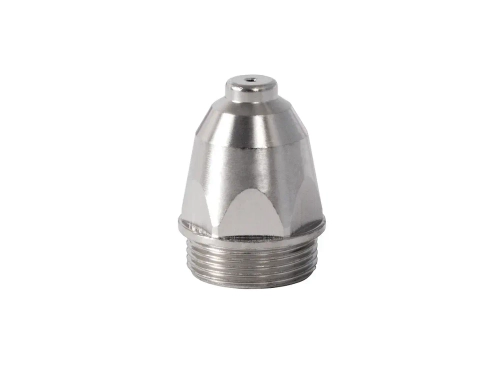

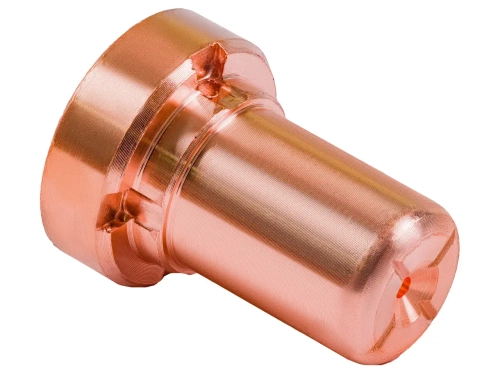

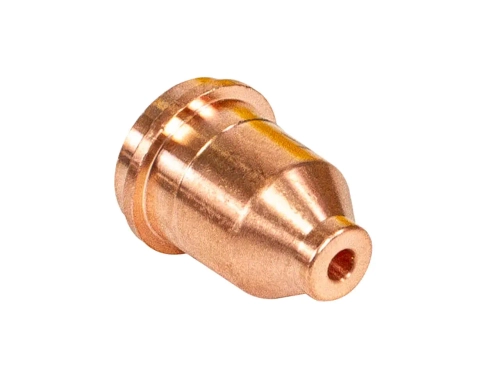

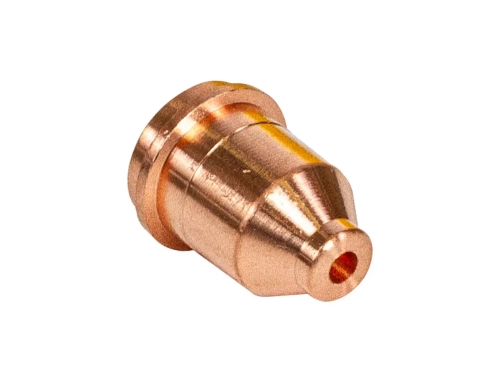

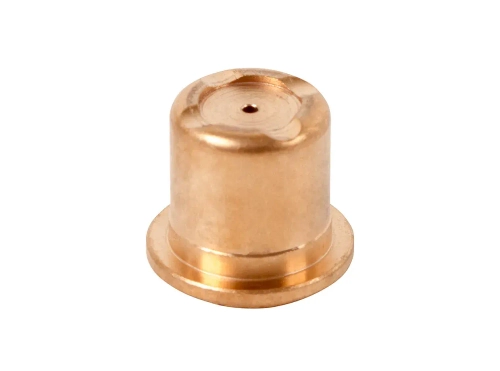

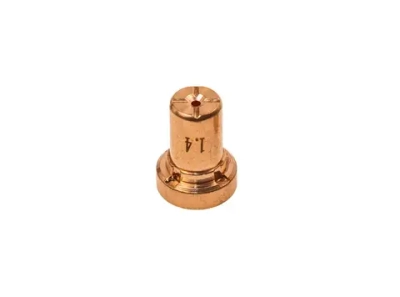

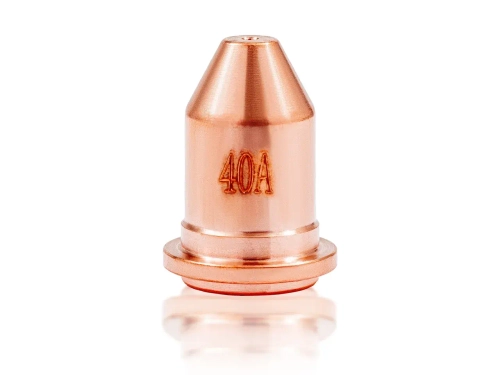

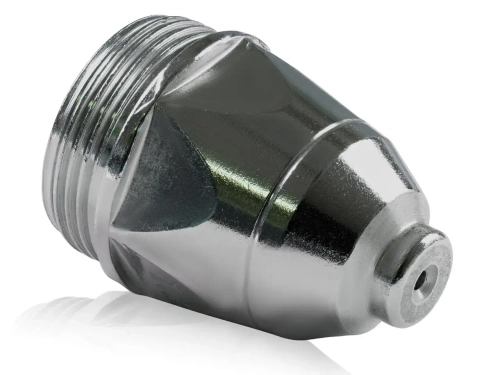

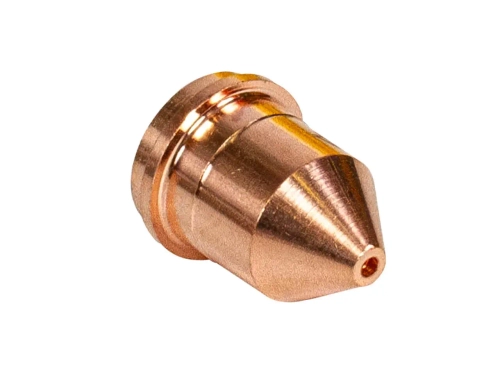

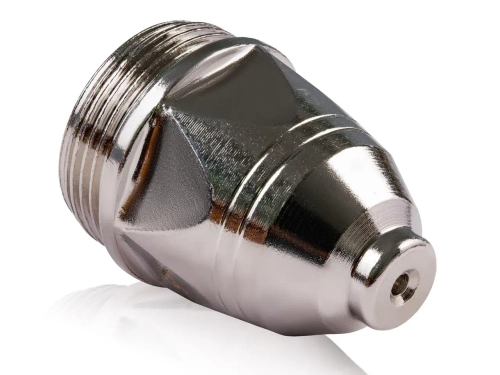

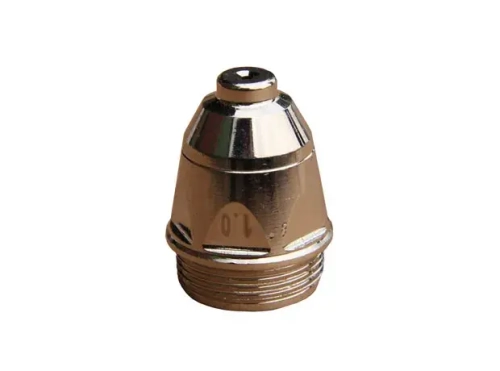

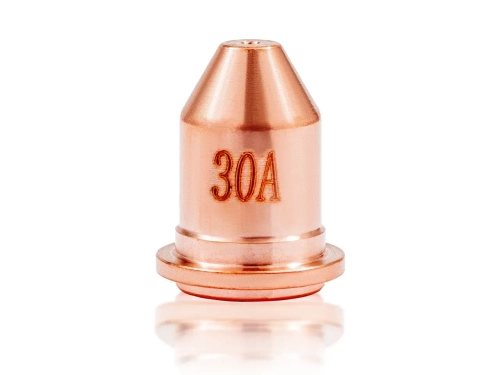

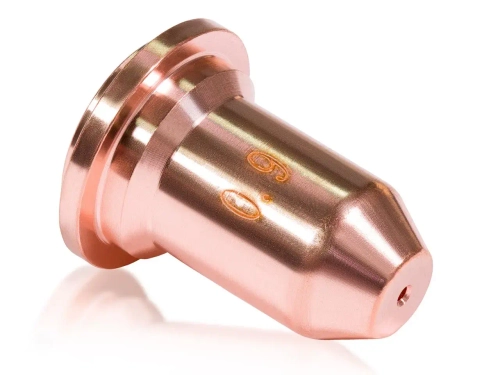

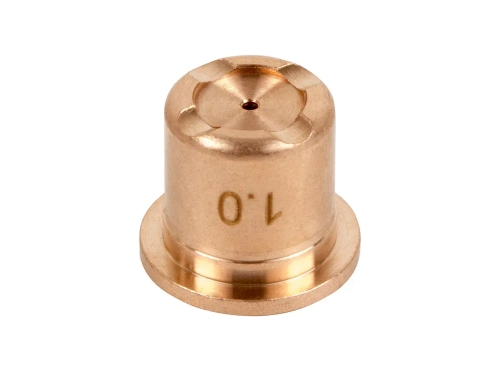

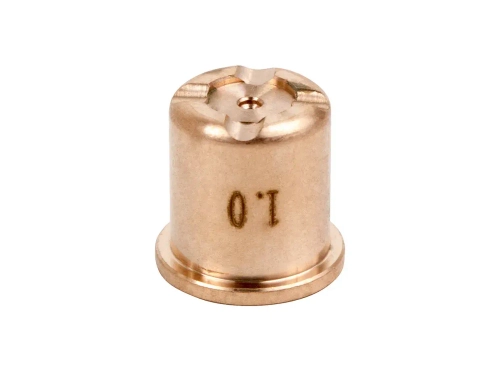

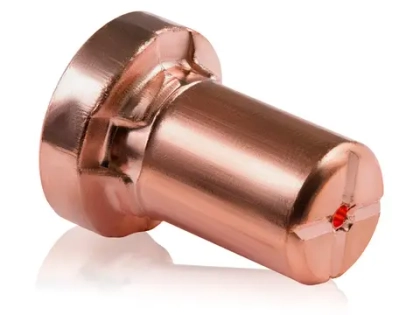

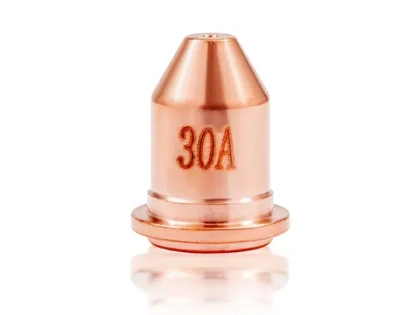

| Сопло (плазменное) | Формирует и фокусирует плазменную струю. Наиболее быстроизнашиваемая деталь. | Диаметр выходного отверстия (1.0, 1.1, 1.2, 1.3, 1.4, 1.5 мм). Определяет ширину и силу реза. | Увеличение диаметра отверстия, эллипсность, оплавление или сколы внутреннего контура. |

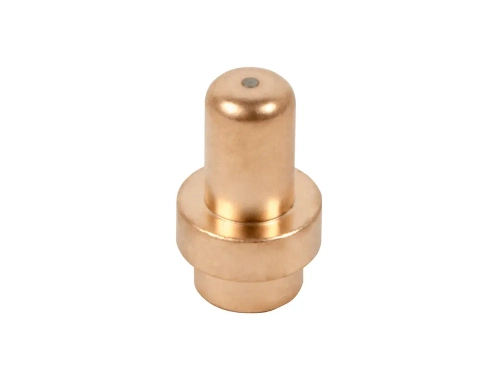

| Электрод | Излучатель дуги. Изготавливается из тугоплавких материалов (гафний, цирконий) с медным корпусом для охлаждения. | Диаметр рабочей части (часто соответствует диаметру сопла). Совместимость с конкретной моделью плазмотрона CUT. | Углубление (кратер) на рабочем торце, обнажение медного корпуса, сильная эрозия. |

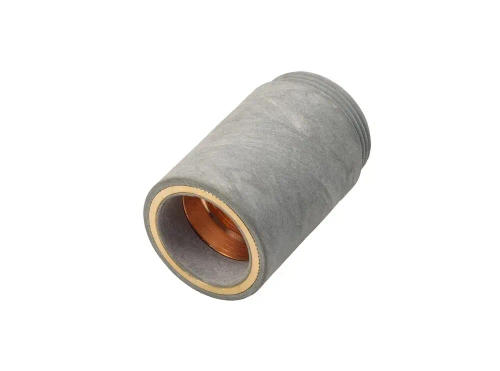

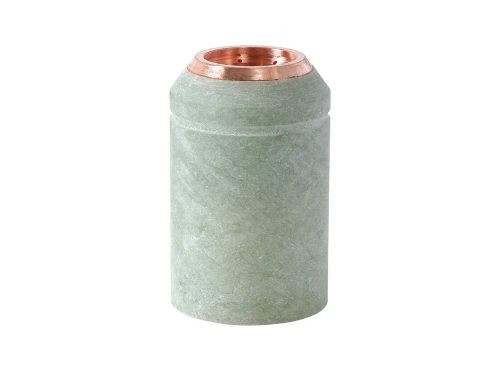

| Дефлектор / Защитный колпачок | Устанавливается снаружи, защищает сопло от брызг расплавленного металла и случайных касаний заготовкой. | Внешний диаметр и тип резьбы/посадки. | Оплавление, прогорание, забивание брызгами, механические повреждения. |
| Диффузор / Разделитель | Располагается внутри, между электродом и соплом. Распределяет и завихряет поток газа для стабилизации дуги. | Внутренняя геометрия и размеры. Совместимость с моделью. | Оплавление, деформация, налипание брызг, что нарушает газодинамику. |
| Прокладки и изоляторы | Обеспечивают герметичность и электрическую изоляцию между компонентами. | Точная форма и толщина. | Потеря эластичности, прогорание, разрыв. Приводят к утечкам газа или пробою. |
Как подобрать расходники? Структурированный подход
-
Определите модель вашего плазмотрона CUT. Это первое и главное. Используйте маркировку на корпусе или сверьтесь с инструкцией к аппарату. Все детали должны быть совместимы именно с вашей моделью.
-
Поймите, какая деталь вышла из строя. Разберите плазмотрон (при выключенном и обесточенном аппарате!) и проведите визуальный осмотр всех компонентов.
-
Снимите точные параметры со старой детали. Для сопла критичен диаметр отверстия (измерьте микрометром или сравните с новым). Для электрода — тип и состояние рабочей части.
-
Следуйте принципу парной замены. Электрод и сопло работают в паре и изнашиваются синхронно. Всегда меняйте их вместе. Установка нового сопла на старый электрод (или наоборот) приведет к быстрому выходу из строя обоих.
-
Используйте оригинальные или сертифицированные совместимые детали. Точность геометрии и качество материалов (чистая медь для охлаждения, тугоплавкие вставки) — залог долгой и стабильной работы.
Экспертная рекомендация: экономия, которая приводит к убыткам
Использование дешёвых некондиционных расходников — это ложная экономия. Разница в цене в 100-200 рублей может обернуться тысячами рублей потерь из-за:
-
Простоя оборудования из-за внезапного выхода из строя в разгар работы.
-
Перерасхода электроэнергии и газа для компенсации плохого качества реза.
-
Порчи заготовки — брак на ответственной детали.
-
Ремонта самого плазмотрона из-за повреждений, вызванных некачественными деталями.
Резюме: Страница с расходниками для плазменной резки CUT — это не просто список товаров, а технический каталог для поддержания технологического процесса на высшем уровне. Работа с ней требует внимания к деталям: знание модели плазмотрона, визуальный анализ износа и точный подбор диаметров. Регулярная замена комплекта «электрод + сопло» до их полного разрушения — это лучшая инвестиция в качество, скорость и надёжность вашего оборудования для плазменной резки.
