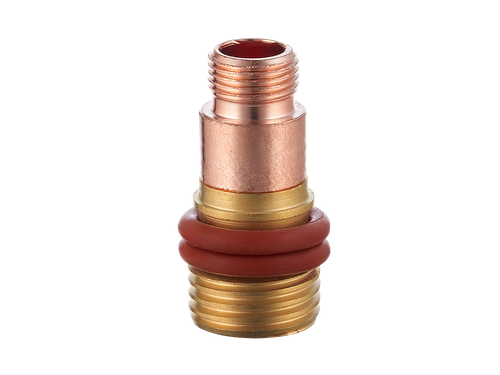

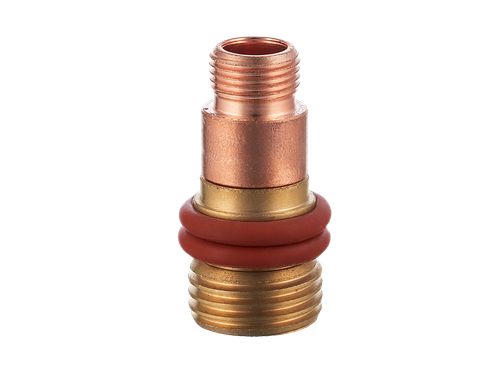

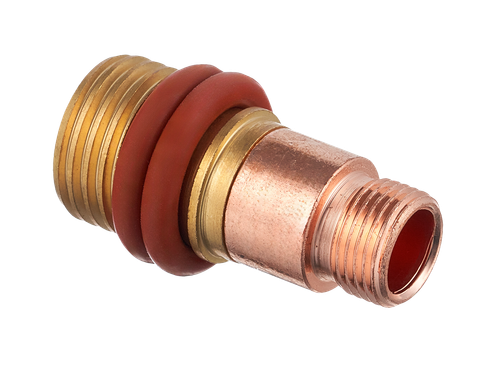

Газовые линзы (цангодержатели) для TIG: переход на новый уровень контроля и чистоты шва

От автора: Если стандартный цангодержатель в TIG-горелке — это необходимая деталь, то газовая линза — это инструмент для тех, кто стремится к совершенству. Это не просто держатель электрода, а высокоэффективный газораспределитель, который кардинально меняет качество защиты сварочной ванны. На этой странице собраны ключевые элементы для перехода от обычной сварки к сварке премиум-класса, особенно востребованной при работе с нержавеющей сталью, титаном, алюминием и в труднодоступных местах.

Что такое газовая линза и как она работает?

Газовая линза — это усовершенствованный цангодержатель, который выполняет две критически важные функции одновременно:

1. Фиксация электрода: Как и стандартный держатель, она надёжно зажимает вольфрамовый электрод и обеспечивает электрический контакт.

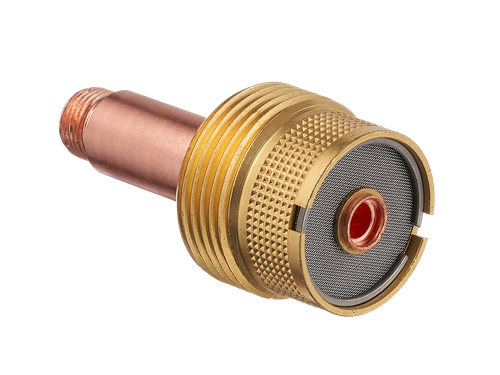

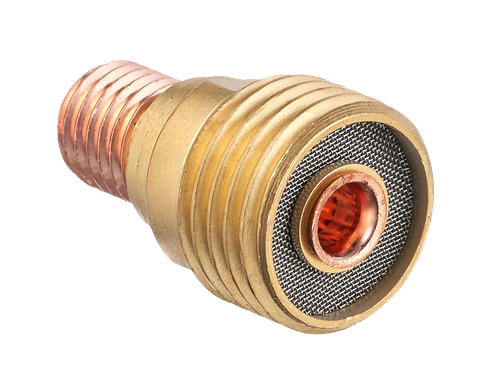

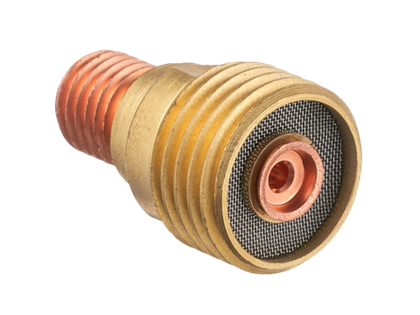

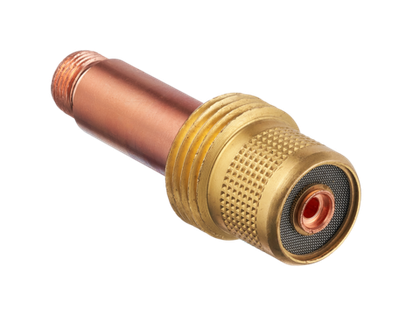

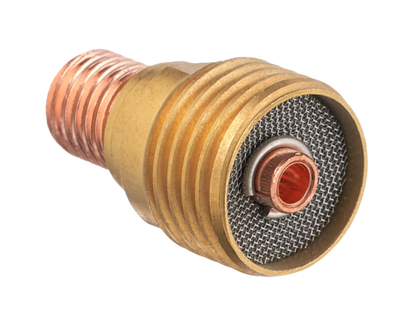

2. Формирование ламинарного потока газа: В её корпусе установлена одна или несколько металлических сетчатых шайб (рассекателей). Проходя через них, турбулентный поток защитного газа (аргона, гелия) «успокаивается», становится ровным и направленным.

Именно этот ламинарный поток является главным преимуществом. В отличие от хаотичного потока от обычного держателя, он:

• Более устойчив к сквознякам и завихрениям.

• Распространяется на большее расстояние от сопла.

• Обеспечивает более равномерное и надежное покрытие сварочной ванны защитной атмосферой.

Ключевые преимущества использования газовой линзы

Использование этого компонента оправдано в ситуациях, где требуется максимальное качество.

Как выбрать газовую линзу? Три обязательных критерия

Выбор должен быть точным, так как линза является частью сложной сборки горелки.

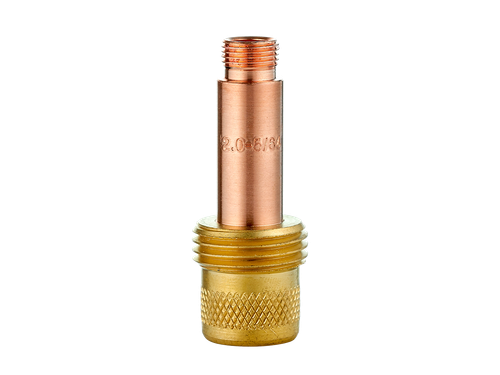

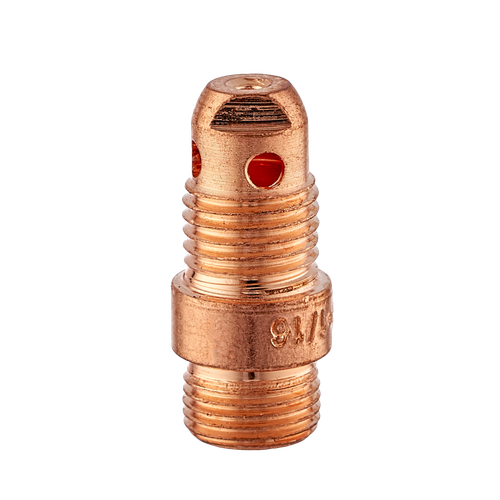

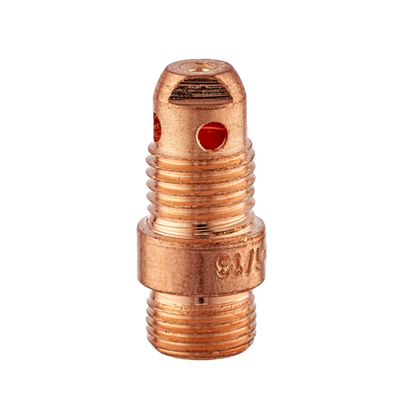

1. Серия (модель) горелки (ОСНОВНОЙ КРИТЕРИЙ) Это определяет геометрию и резьбу детали. В ассортименте представлены линзы для двух основных групп совместимости:

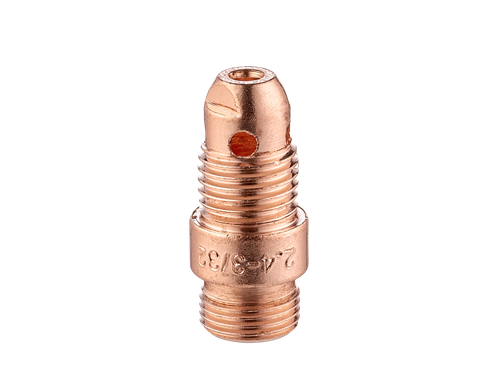

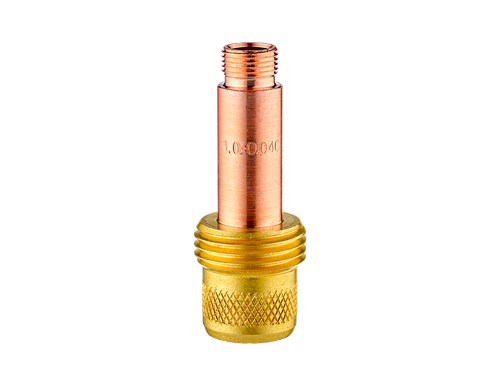

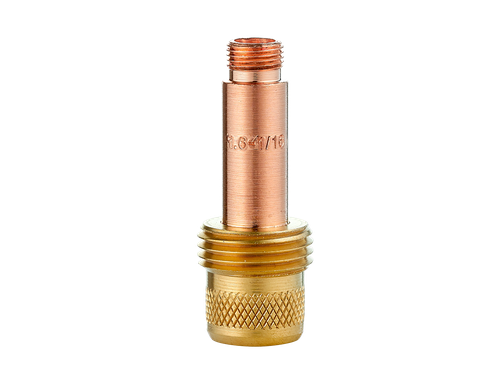

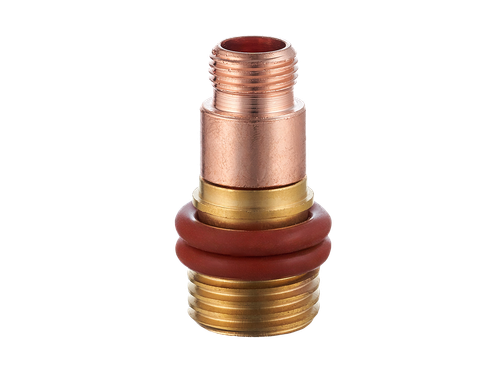

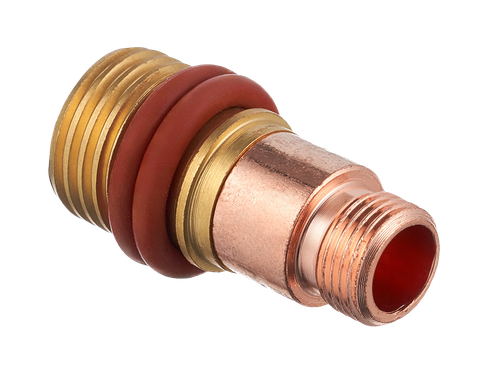

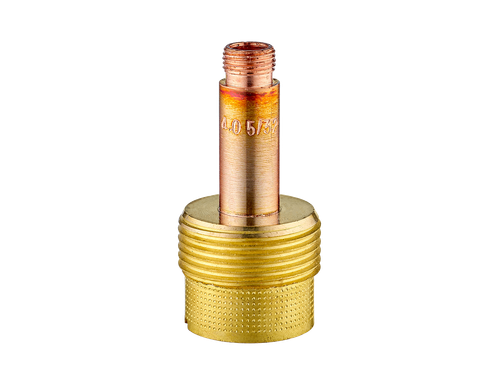

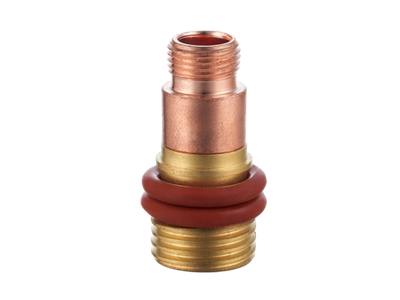

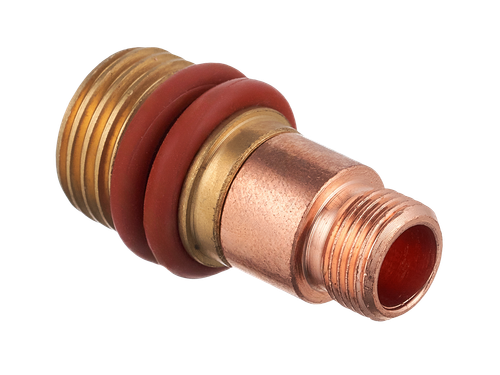

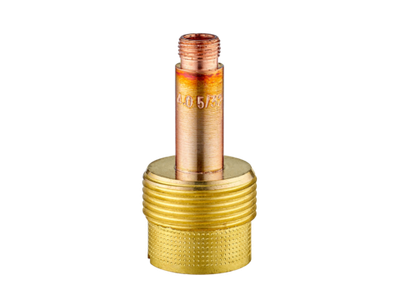

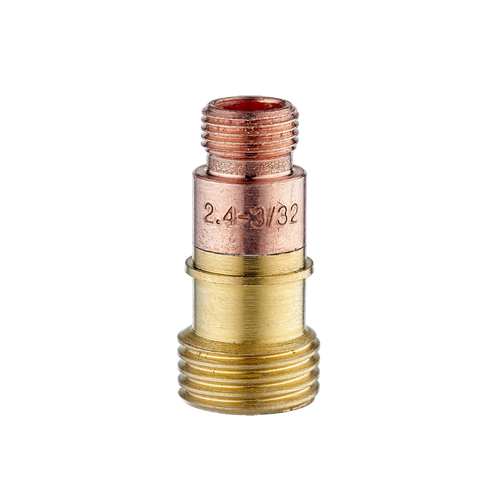

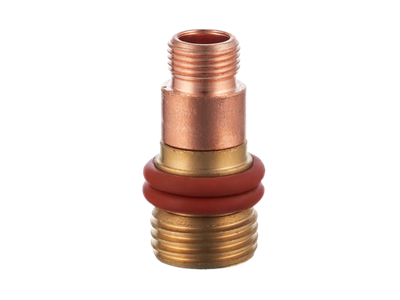

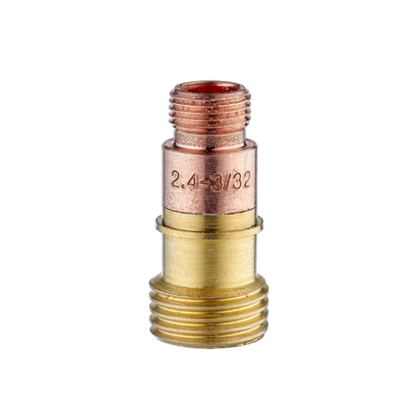

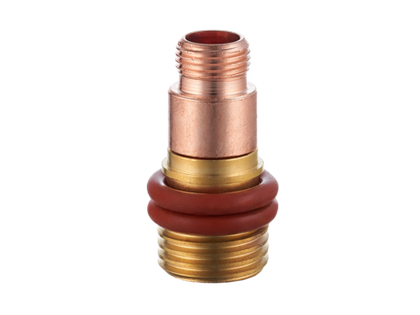

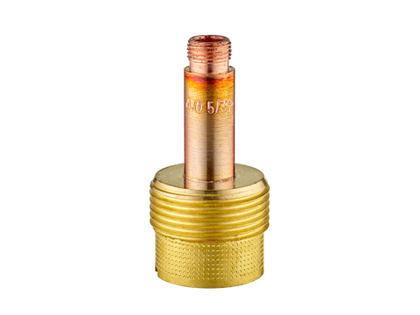

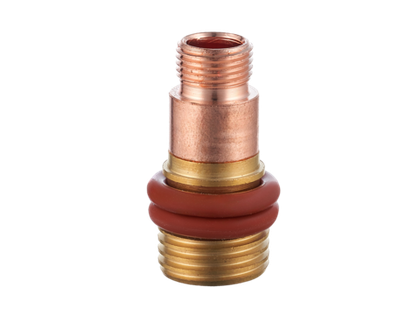

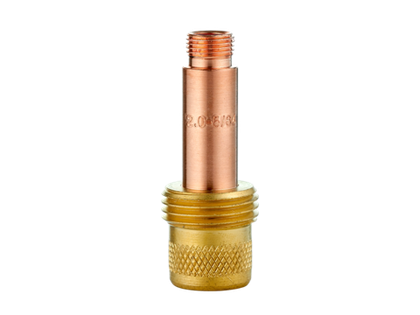

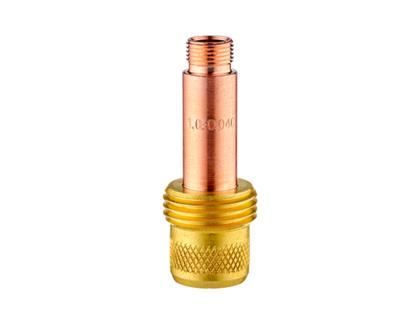

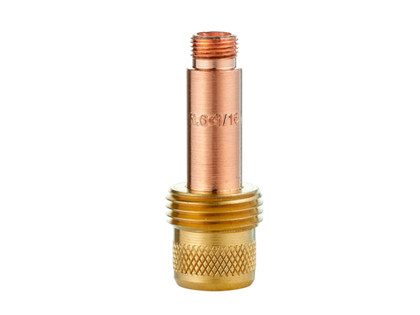

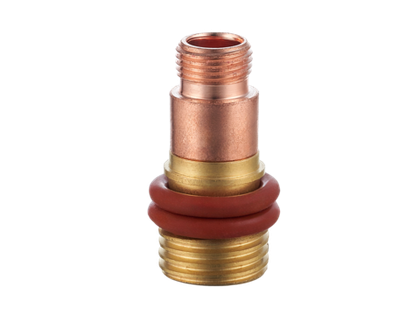

   • Серия 17-18-26: Наиболее распространённый стандарт для многих горелок, включая популярные модели европейских и китайских производителей.

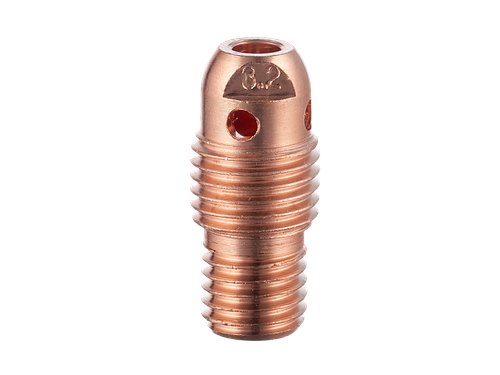

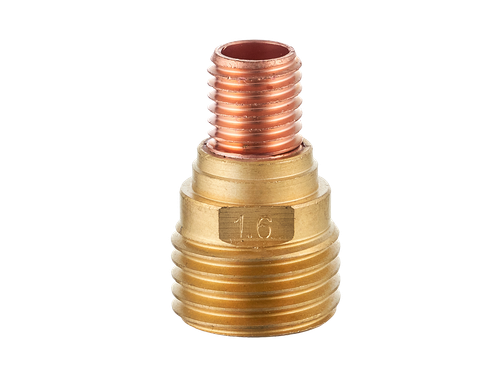

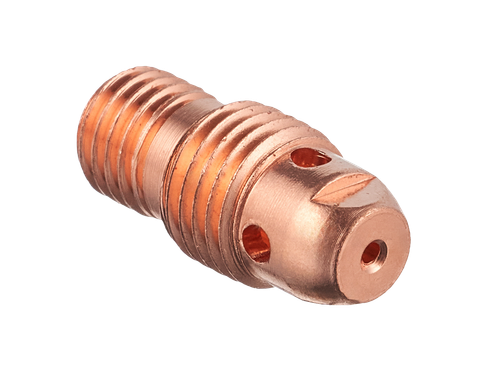

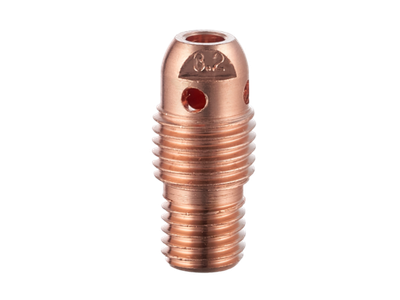

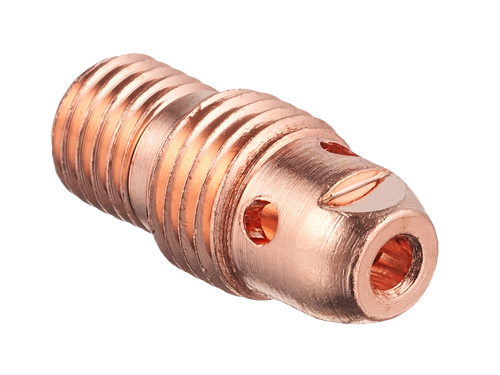

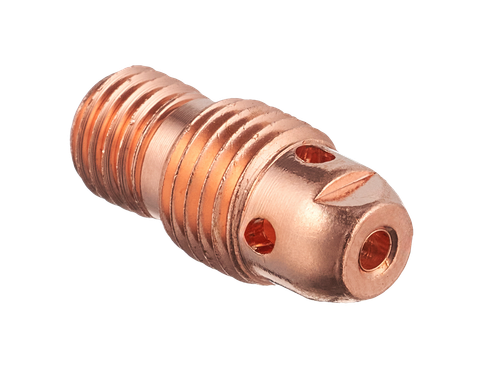

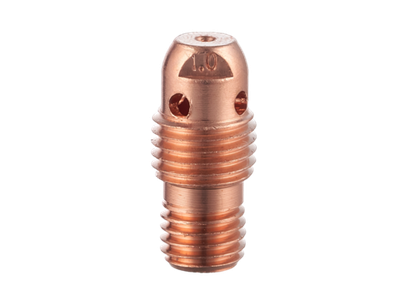

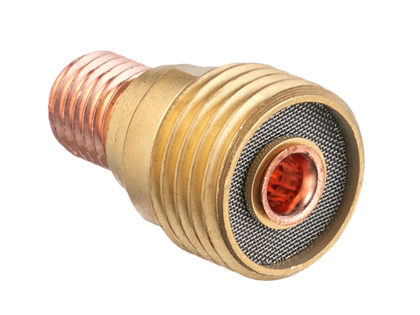

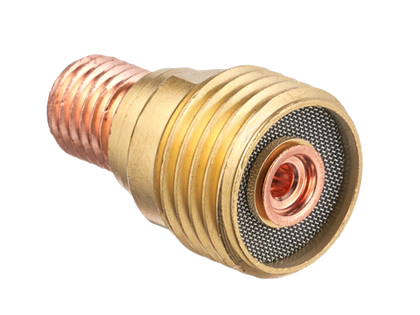

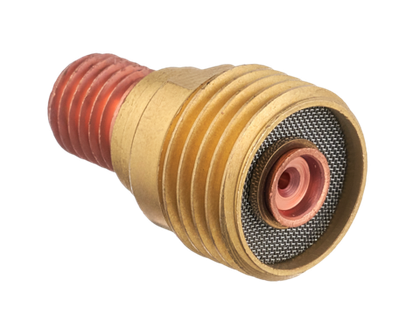

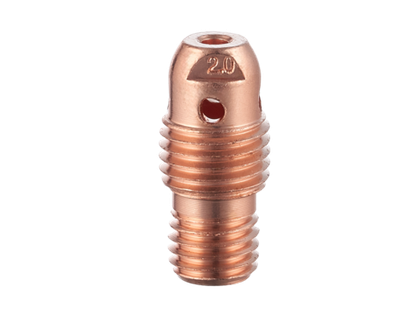

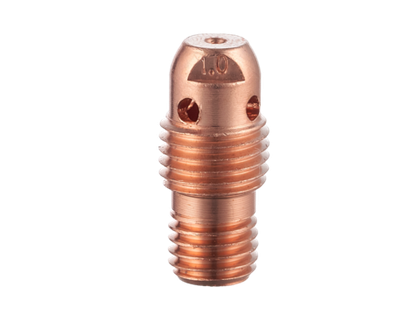

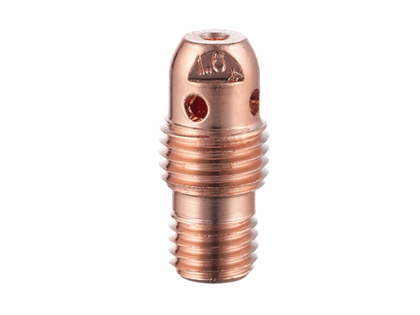

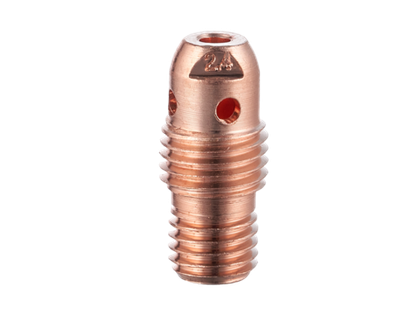

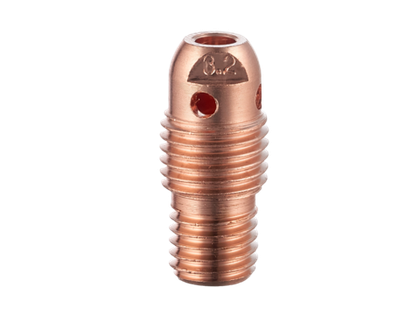

   • Серия 9-20-24-25: Другой распространённый стандарт. Важно: цанги и линзы для этой серии часто имеют обозначение 13N и могут быть короче, чем для серии 17-18-26 (10N).

2. Диаметр электрода (указан в мм). Внутреннее отверстие линзы должно точно соответствовать диаметру используемого вольфрамового электрода (например, 1.6, 2.4, 3.2, 4.0 мм), чтобы обеспечивать плотный зажим.

3. Тип сборки и задачи. Обратите внимание на длину и комплектацию:

   • Стандартная линза: Для большинства обычных работ.

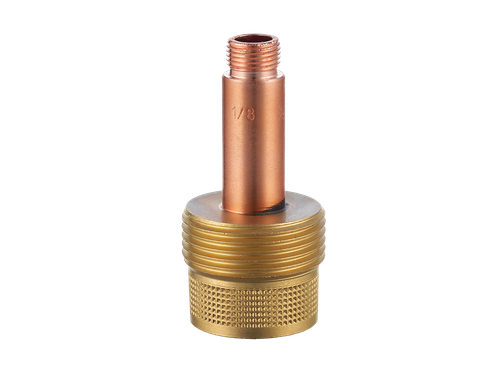

   • Удлинённая или линза серии XL: Обеспечивает ещё больший вылет электрода и улучшенную защиту для сложных сплавов.

   • Наличие переходника-изолятора: Этот элемент критически важен. Он герметизирует стык между линзой и керамическим соплом, предотвращая подсос воздуха, который приводит к пористости шва.

Практическое руководство: подбор и уход

1. Определите модель горелки. Найдите маркировку на её корпусе (17, 18, 26, 9, 20 и т.д.).

2. Выберите диаметр. Соответствует вашему основному диаметру вольфрамового электрода.

3. Проверьте комплектацию. Убедитесь, что для монтажа у вас есть подходящее керамическое сопло и, при необходимости, переходник-изолятор.

4. Регулярно инспектируйте и меняйте. Газовая линза — расходник. Скопление брызг металла на сетке, её деформация или загрязнение ухудшают поток газа. Регулярно очищайте сетку и заменяйте линзу при видимых повреждениях.

Резюме: Страница с газовыми линзами — это каталог для профессионалов, для которых «нормально» — недостаточно. Переход на газовую линзу — это осознанный шаг для достижения максимальной чистоты шва, особенно в сложных условиях. Правильный подбор по серии горелки и диаметру электрода — обязателен. Инвестиция в этот компонент окупается безупречным качеством сварных соединений, снижением брака и расширением технологических возможностей сварщика.
