Сварочные клеммы заземления: основа безопасности и качества дуги
От автора: В профессиональной сварке клемма заземления («масса») — это не просто «крокодил», который нужно куда-то прицепить. Это полноценный рабочий узел, замыкающий электрическую цепь. Её качество и правильный выбор напрямую определяют стабильность дуги, лёгкость поджига электрода и, что самое важное, безопасность сварщика. Плохой контакт «массы» с изделием — главная причина рывков дуги, нестабильного горения и лишнего нагрева оборудования. Эта страница — для тех, кто понимает, что надёжность всей системы начинается с надёжного контакта.
Зачем нужна качественная клемма и что происходит при плохом контакте?
Клемма заземления выполняет критически важную функцию: она обеспечивает минимальное сопротивление на пути обратного тока от изделия к сварочному аппарату.
Стабильная дуга: Хороший контакт гарантирует постоянство параметров дуги, что необходимо для качественного, равномерного провара шва.
Легкий поджиг: При чётком замыкании цепи высокочастотный поджиг (в TIG) или инициирование дуги (в MMA) происходят мгновенно и предсказуемо.
Защита оборудования: Плохой контакт создаёт зону повышенного переходного сопротивления, что ведёт к локальному перегреву, искрению и может повредить сварочный кабель или даже электронные компоненты аппарата.
Использование слабой, окисленной или несоответствующей по току клеммы — это прямая дорога к браку в работе и риску для оборудования.
Сравнение типов клемм заземления: магнитные vs. пружинные
В каталоге представлены два основных типа клемм, каждый из которых оптимален для своих условий работы.
Тип клеммы
Принцип работы и крепления
Преимущества
Лучше всего подходит для

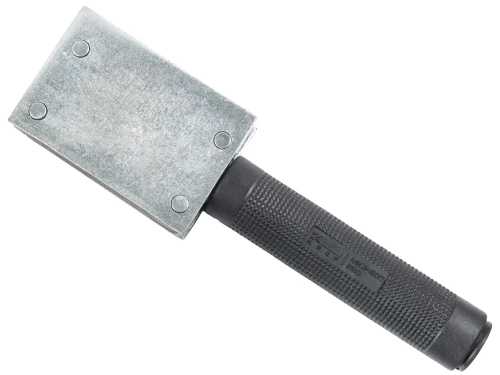

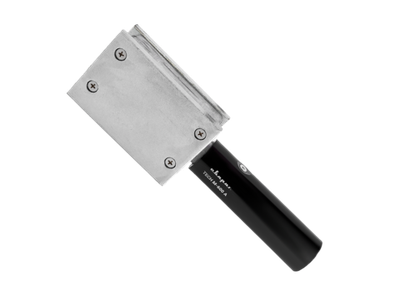

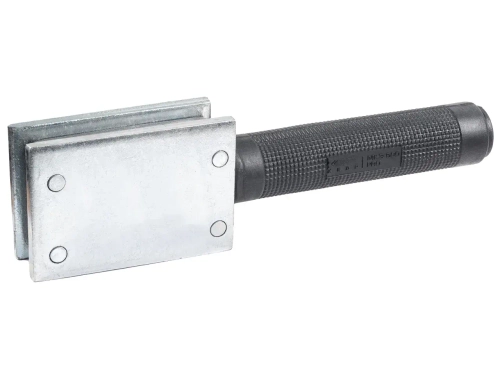

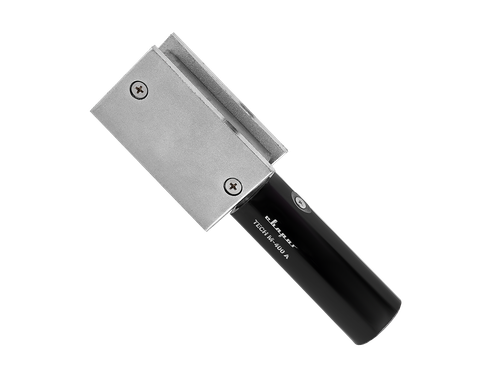

Магнитная клемма (магнитная масса)
Крепится к металлическому изделию за счёт силы неодимового магнита.
Скорость и удобство: Мгновенная фиксация на любой ферромагнитной поверхности (сталь, чугун). Универсальность: Работа на вертикальных, наклонных, криволинейных поверхностях.
Работ на больших конструкциях, сборных изделиях, в стеснённых условиях, где нет возможности или времени использовать зажим.

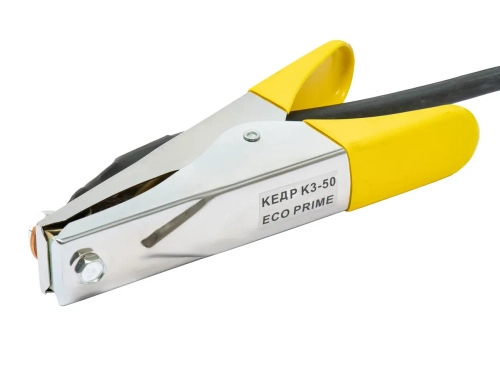

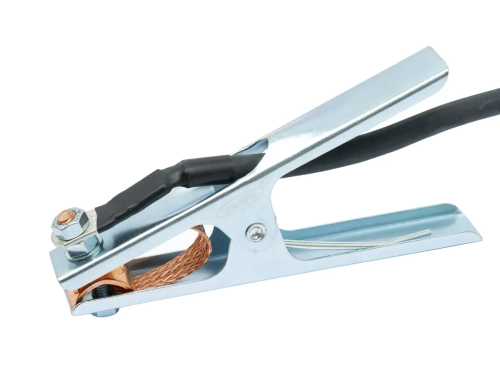

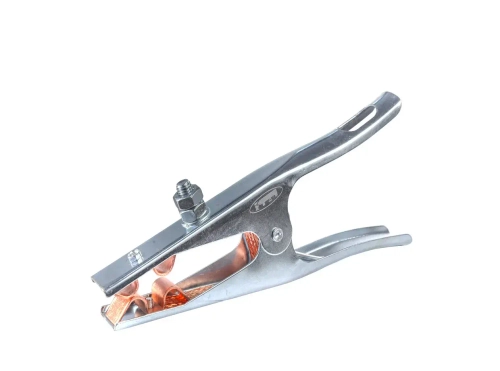

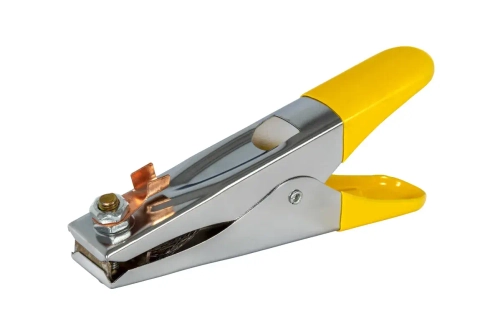

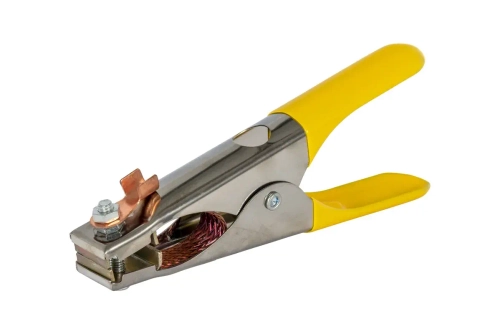

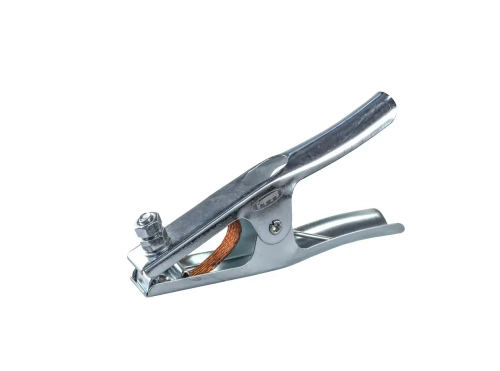

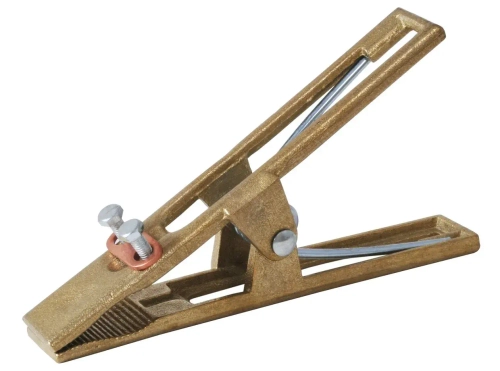

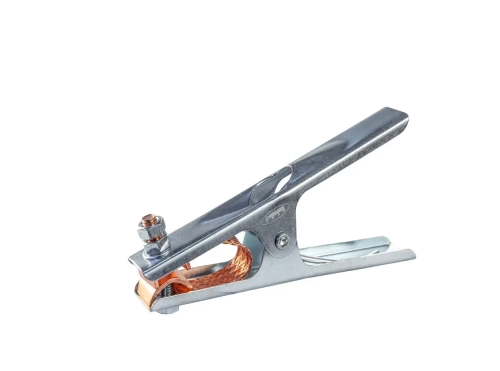

Пружинная клемма («крокодил»)
Фиксация за счёт усилия мощной стальной пружины, сжимающей губки.
Максимально надёжный контакт: Обеспечивает большую площадь и силу прижатия. Не зависит от материала: Работает с любыми токопроводящими материалами (алюминий, нержавейка, медь).
Стационарных сварочных постов, работ с цветными металлами, ответственных задач, где требуется гарантированный контакт без риска случайного отрыва.
Ключевые параметры выбора: ток, кабель и материал
Чтобы клемма работала эффективно и безопасно, её необходимо подбирать под конкретные условия.
Номинальный сварочный ток (А) — главный параметр. Клемма должна быть рассчитана на ток, равный или превышающий максимальный выходной ток вашего аппарата. В каталоге представлены модели на 200А, 300А, 400А, 500А, 600А. Использование клеммы на 200А с аппаратом на 300А приведёт к её перегреву, оплавлению и возгоранию.
Сечение подключаемого кабеля. Посадочное отверстие клеммы должно соответствовать диаметру вашего сварочного кабеля (обычно 35, 50, 70 мм²). Слишком большое отверстие не обеспечит надёжный обжим, слишком маленькое — не позволит подключить кабель.
Материал токоведущих частей. Качественные клеммы изготавливаются из электротехнической меди или латуни — материалов с высокой электропроводностью и стойкостью к искрению. Стальные или омеднённые дешёвые аналоги быстро окисляются и греются.
Качество исполнения. Обращайте внимание на массивность губок (особенно у «крокодилов»), силу магнита или жёсткость пружины, наличие медных наконечников в месте контакта с кабелем.
Практические рекомендации по использованию и обслуживанию
Зачищайте место контакта. Перед установкой клеммы зачистите поверхность изделия от краски, ржавчины, окалины. Чистый металл — залог минимального сопротивления.
Фиксируйте рядом со зоной сварки. Старайтесь крепить «массу» как можно ближе к месту ведения шва, чтобы избежать паразитных токов через подшипники или шарниры конструкции.
Регулярно обслуживайте. Очищайте контактные губки или поверхность магнита от брызг металла и окислов. Проверяйте надёжность обжима кабеля в клемме.
Для магнитных клемм: Не бросайте их на пол и храните вдали от сильных ударных воздействий, чтобы не размагнитить. Избегайте перегрева выше 80°C.
Резюме: Страница с клеммами заземления предлагает ключевой элемент для завершения сварочной цепи. Выбор между магнитной скоростью и универсальностью и пружинной надёжностью зависит от ваших задач. Независимо от типа, главное правило — соответствие номинального тока клеммы мощности вашего аппарата. Инвестиция в качественную, правильно подобранную клемму — это простой и недорогой способ сразу повысить стабильность процесса, качество швов и общий уровень безопасности на рабочем месте.
