Катоды для плазменной резки: сердце плазмотрона и основа стабильной дуги
От автора: Если в плазменной резке сопло формирует струю, то катод (электрод) — это тот самый элемент, который эту струю инициирует и поддерживает. Это неплавящийся расходный материал, на острие которого зажигается пилотная, а затем и режущая дуга. Его состояние и материал напрямую влияют на лёгкость старта, стабильность горения и, в конечном итоге, на ресурс всего плазмотрона. Эта страница — для тех, кто знает, что надёжность процесса начинается с качественного контакта в самом его начале.
Функция, материалы и важность своевременной замены

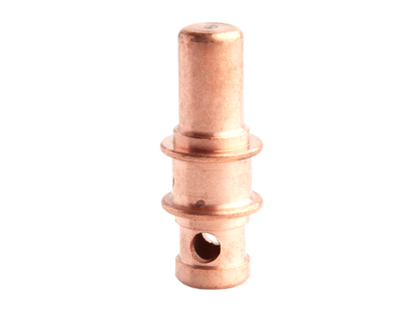

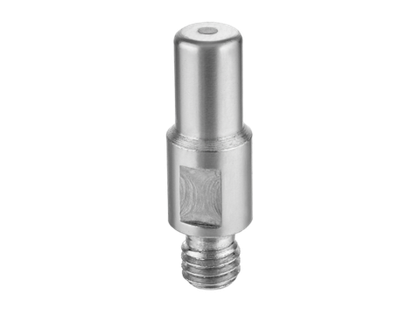

Катод в плазмотроне выполняет роль отрицательного полюса (отсюда и название). Он изготовлен из тугоплавкого материала с высокой термоэлектронной эмиссией, вставленного в медный корпус для эффективного охлаждения.
Основные материалы вставки:
Гафний (Hf): Наиболее распространённый и эффективный материал для резки на воздухе. Образует тугоплавкий оксид, что обеспечивает долгий срок службы.
Вольфрам (W), Цирконий (Zr): Могут использоваться в специфических системах или со специальными газами.
Использование изношенного катода приводит к критическим проблемам:
Трудности с поджигом дуги: Углубленный кратер (эрозия) на торце ухудшает инициирование разряда.
Нестабильная, «рвущаяся» дуга во время резки: Нарушается постоянство плазменной струи.
Перегрев и разрушение плазмотрона: Плохой контакт или сильная эрозия ведут к перегреву, который может повредить более дорогие компоненты — диффузор или даже корпус горелки.
Ускоренный износ сопла: Нестабильная дуга, вызванная плохим катодом, быстро разрушает парное ему сопло.
Ключевые параметры выбора и принцип парной работы
Подбор катода — это задача на совместимость и соответствие режимам работы.
Ключевой параметр
Что означает
Как определить и почему важно
Модель (тип) плазмотрона
Конструкция, геометрия и посадочные размеры катода.
Главный критерий. Катод должен быть точно рассчитан на вашу модель плазмотрона CUT. Несовместимый по геометрии катод не установится или не обеспечит контакт.
Максимальный допустимый ток
Предельная сила тока, на которую рассчитан данный катод (например, 120А).
Должен соответствовать или превышать рабочий ток вашего аппарата для конкретной толщины металла. Работа на завышенных токах ведёт к мгновенному перегреву и разрушению вставки.
Материал вставки
Тугоплавкий элемент на рабочем торце (гафний и др.).
Для резки на сжатом воздухе (самый частый случай) необходим гафниевый (Hf) катод. Другие материалы требуют особых условий.
Диаметр вставки (косвенно)
Связан с допустимым током. Чем больше ток — тем больше должен быть диаметр катода.
Определяется моделью плазмотрона и требуемым током. Параметр идёт «в комплекте» с правильной моделью.
Золотое правило: парная замена. Катод и сопло работают в теснейшей связке и изнашиваются синхронно. Всегда меняйте их вместе. Установка нового катода в изношенное сопло (или наоборот) приведет к мгновенной порче новой детали и не даст ожидаемого улучшения качества реза.
Диагностируйте износ. Извлеките катод из плазмотрона. Замена необходима, если:
Глубина кратера (эрозии) на вставке превышает 1-1.5 мм.
Медный корпус вокруг вставки начал оплавляться или деформироваться.
Вставка раскрошилась или отвалилась.
Определите модель плазмотрона. Используйте маркировку на корпусе горелки или документацию. Это основа для поиска в каталоге.
Подберите по допустимому току. Если в характеристиках указан ток (например, 120А), убедитесь, что он покрывает ваши стандартные рабочие режимы.
Выбирайте выгодную фасовку. Для активной работы в цеху или на производственном участке обратите внимание на наборы по 10 штук. Это экономит время на частые заказы и часто выгоднее по цене за единицу.
Соблюдайте чистоту. При установке нового катода убедитесь, что посадочное место в плазмотроне чистое от окалины и окислов. Затягивайте узел с рекомендованным усилием.
Экспертное заключение: почему не стоит рисковать с дешёвыми аналогами?
Чистота материала — залог долговечности. В качественных катодах используется чистый, спечённый гафний. Дешёвые подделки могут содержать примеси, которые ускоряют эрозию.
Точность геометрии — гарантия контакта. Прецизионная обработка медного корпуса обеспечивает идеальный теплоотвод и электрический контакт, предотвращая локальные перегревы.
Предсказуемый износ — основа планирования. Качественный катод изнашивается равномерно, позволяя прогнозировать момент замены и избегать внезапных остановок в ответственный момент.
Резюме: Страница с катодами для плазменной резки — это доступ к критически важному расходнику, от которого зависит готовность всего оборудования к работе. Ключ к правильному выбору — точное знание модели вашего плазмотрона и понимание принципа парной замены с соплом. Инвестиция в качественные, совместимые катоды — это не расход, а страховка от простоев, гарантия стабильного качества реза и защита более дорогостоящих узлов плазменной горелки от преждевременного выхода из строя.
