Капиллярный контроль сварных швов: материалы для выявления скрытых дефектов

Качество сварного соединения — это вопрос безопасности и долговечности любой конструкции. Как убедиться в отсутствии невидимых глазу трещин, пор или непроваров? На помощь приходят методы неразрушающего контроля, и один из самых наглядных, доступных и эффективных — капиллярный контроль (контроль проникающими веществами). Этот метод позволяет визуализировать мельчайшие поверхностные и сквозные дефекты на металле, керамике, пластике и других непористых материалах. Мы обеспечиваем профессиональных сварщиков, службы контроля качества и производственные предприятия всеми необходимыми материалами для проведения этой важной процедуры.

Почему капиллярный контроль так важен?

Высокая чувствительность: Обнаруживает дефекты шириной всего в несколько микрон.
Наглядность и простота: Результат контроля — четкие цветные или флуоресцентные индикации на поверхности.
Универсальность: Подходит для контроля сварных швов любой конфигурации и расположения.
Экономичность: Метод не требует дорогостоящего оборудования и может проводиться непосредственно на объекте.

Принцип работы и ключевые материалы

В основе метода лежит способность специальных жидкостей (пенетрантов) проникать в мельчайшие полости под действием капиллярных сил.

Процесс контроля состоит из нескольких последовательных этапов, для каждого из которых требуется свой тип материалов:

Очистка поверхности: Удаление масла, грязи, окалины с зоны контроля с помощью специальных очистителей и обезжиривателей. Качество подготовки напрямую влияет на точность результата.

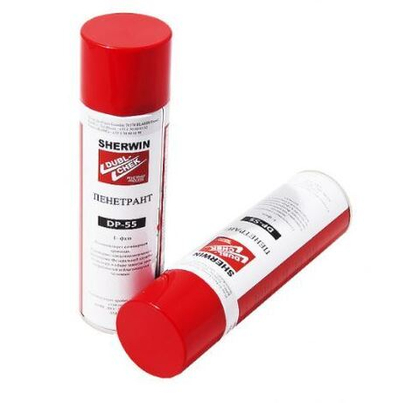

Нанесение пенетранта: На очищенную поверхность наносится проникающая жидкость (пенетрант). Она заполняет открытые дефекты в течение заданного времени выдержки.
Удаление излишков: Поверхность аккуратно очищается очистителем-смывкой. Важно удалить пенетрант только с поверхности, не вымывая его из дефектов.
Нанесение проявителя: На высушенную поверхность наносится проявитель (обычно в виде суспензии или аэрозоля). Он работает как «промокашка», вытягивая пенетрант обратно из дефектов на поверхность.
Инспекция и оценка: Через указанное время появляются четкие индикации — цветные на белом фоне (при цветном методе) или светящиеся в УФ-лучах (при люминесцентном методе). Их размер, форма и расположение анализируются специалистом.

Как выбрать подходящий набор для контроля? Основные критерии

При выборе материалов важно учитывать требования вашего технологического процесса и нормативной документации.

Критерий выбора	Варианты и их особенности	Для каких задач подходит
Метод индикации	Люминесцентный (флуоресцентный): Максимальная чувствительность, требует осмотра в темноте под УФ-лампой. Цветной (контрастный): Проще в использовании, индикация видна при дневном свете.	Люминесцентный — для ответственных объектов (авиация, энергетика). Цветной — для общего контроля на производстве, в ремонте.
Чувствительность	Определяется классом (обычно от 1 до 4 по ГОСТ или ISO). Чем выше класс, тем более мелкие дефекты можно обнаружить.	Высокие классы — для контроля высокопрочных сталей, критичных швов. Стандартные классы — для большинства рядовых задач.
Способ нанесения	Аэрозольные баллоны, жидкости для нанесения кистью или окунанием.	Аэрозоли — удобство и скорость на монтаже. Жидкости — экономичность для цехов с большими объемами.
Тип материала	Поставляются по отдельности (очиститель, пенетрант, проявитель) или в виде готовых комплектов (наборов).	Готовые наборы — идеальны для разовых работ или для начала использования. Отдельные материалы — для настройки процесса под свои нужды.

Практические советы для точного результата

Строго следуйте инструкции: Время выдержки пенетранта и проявителя — критически важные параметры. Несоблюдение ведет к ложным срабатываниям или, наоборот, к пропуску дефектов.
Контролируйте чистоту: Используйте чистые салфетки без ворса, следите, чтобы инструменты для разных этапов не пересекались.
Обеспечьте правильные условия: Для люминесцентного метода необходима затемненная зона и УФ-лампа достаточной мощности. Для цветного — хорошее белое освещение.
Проверяйте сроки годности: Просроченные материалы теряют свои свойства и не могут гарантировать достоверный результат контроля.

Ответы на частые вопросы (FAQ)

❓ В чем главное отличие капиллярного контроля от магнитопорошкового?
Магнитопорошковый контроль (МПД) применяется только для ферромагнитных материалов (сталь, чугун) и выявляет в основном поверхностные и подповерхностные дефекты. Капиллярный контроль — универсален для любых непористых материалов, но обнаруживает только поверхностно-открытые дефекты.

❓ Можно ли провести контроль на ржавой или окрашенной поверхности?
Нет. Поверхность должна быть тщательно очищена до чистого металла. Пенетрант не сможет проникнуть в дефект, если он закрыт краской, окалиной или плотным слоем ржавчины.

❓ Опасны ли эти материалы для здоровья?
Большинство современных профессиональных материалов имеют сбалансированный состав. Однако работа с ними требует соблюдения стандартных мер безопасности: использование перчаток, обеспечение вентиляции и избегание попадания в глаза.

❓ У вас в каталоге представлены не все типы материалов. Можно ли заказать конкретный набор или пенетрант нужного класса?
Да, безусловно. Ассортимент средств для капиллярного контроля очень широк и специфичен. Если вам для сертификации, аудита или особого техпроцесса требуются материалы определенного производителя, класса чувствительности (включая высшие) или специального состава (например, для высокотемпературных сплавов) — просто отправьте нам технический запрос. Мы организуем поставку необходимых вам профессиональных материалов.

➤ Нужна консультация по подбору?
Наши специалисты помогут определить оптимальный тип материалов (цветной/люминесцентный), класс чувствительности и форму поставки (наборы или отдельные компоненты) для ваших конкретных задач контроля.

Независимо от того, нужен ли вам разовый набор для ремонтной бригады или регулярные поставки специфических материалов для цеха неразрушающего контроля — мы готовы обеспечить вас качественными решениями.
