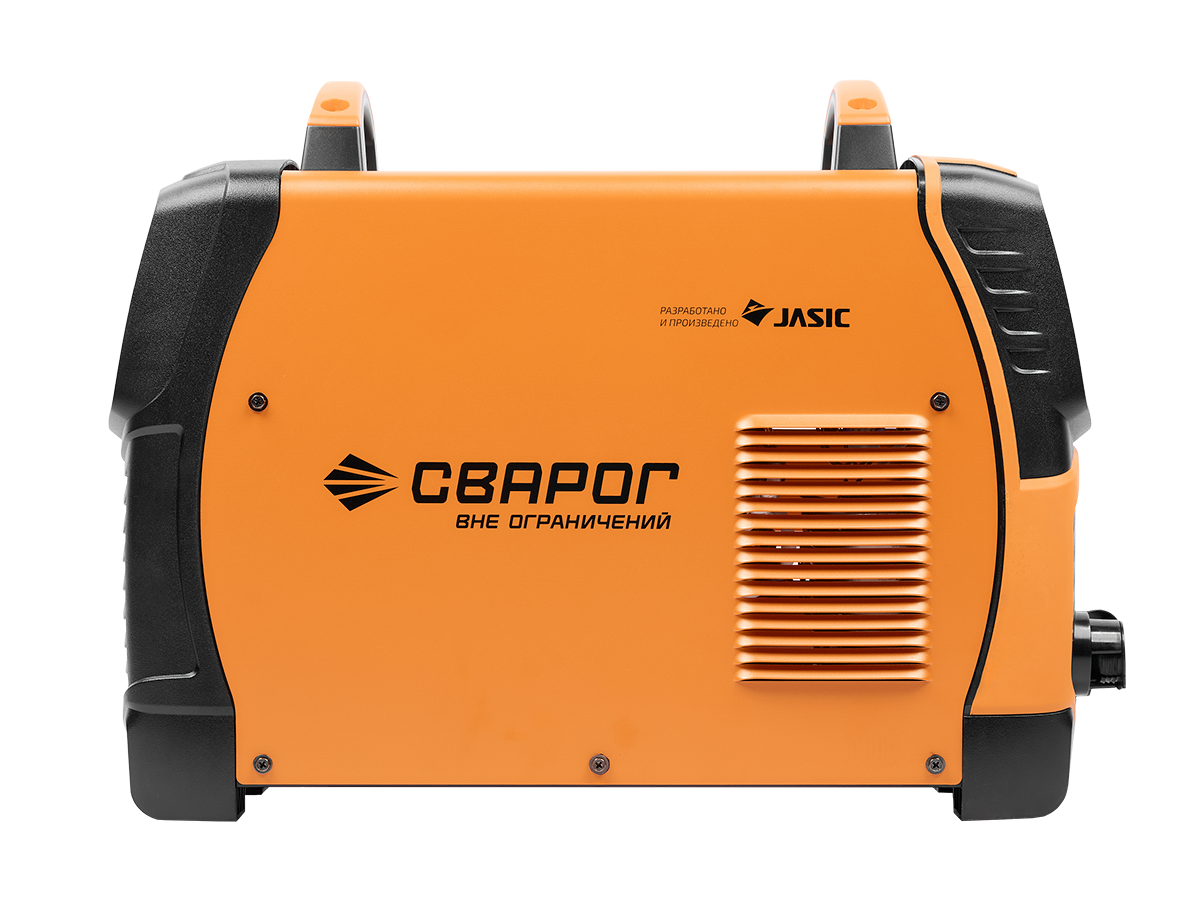

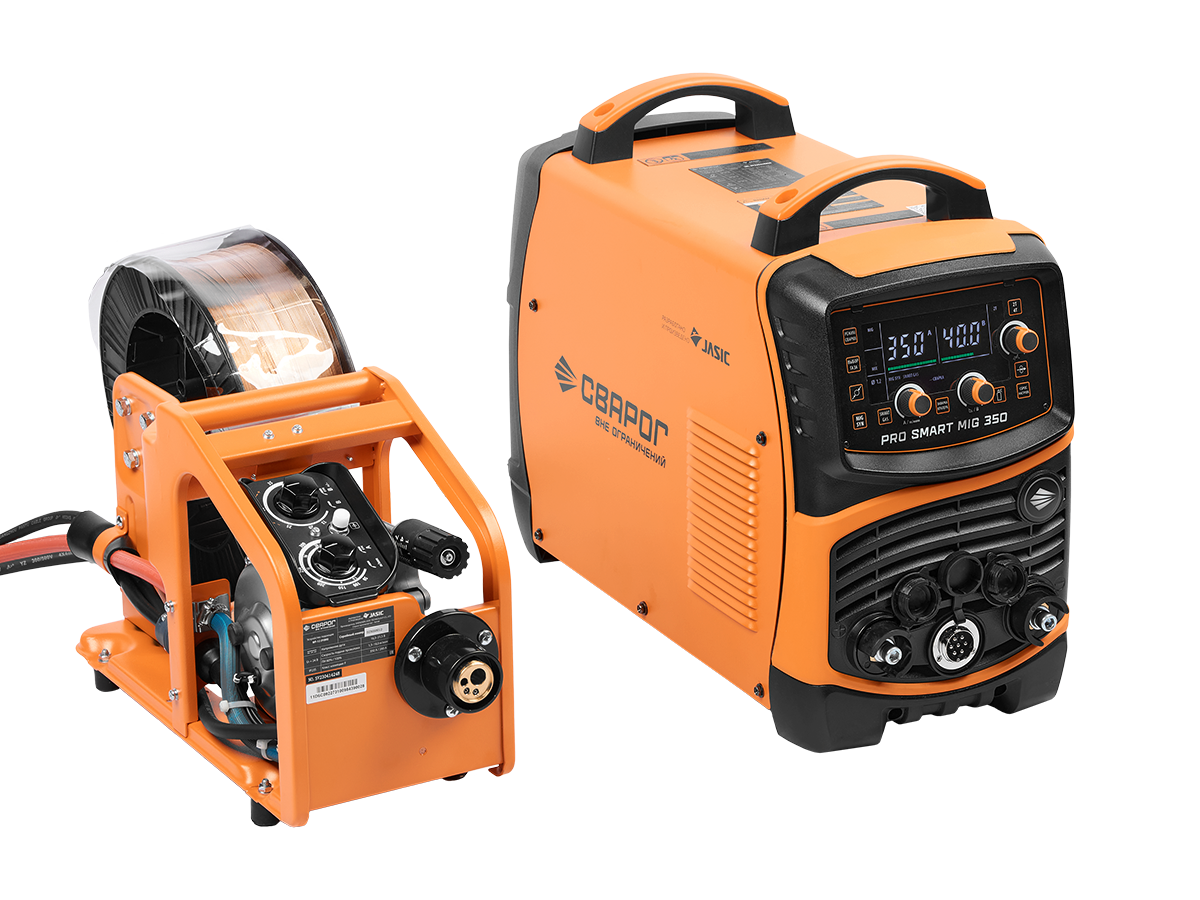

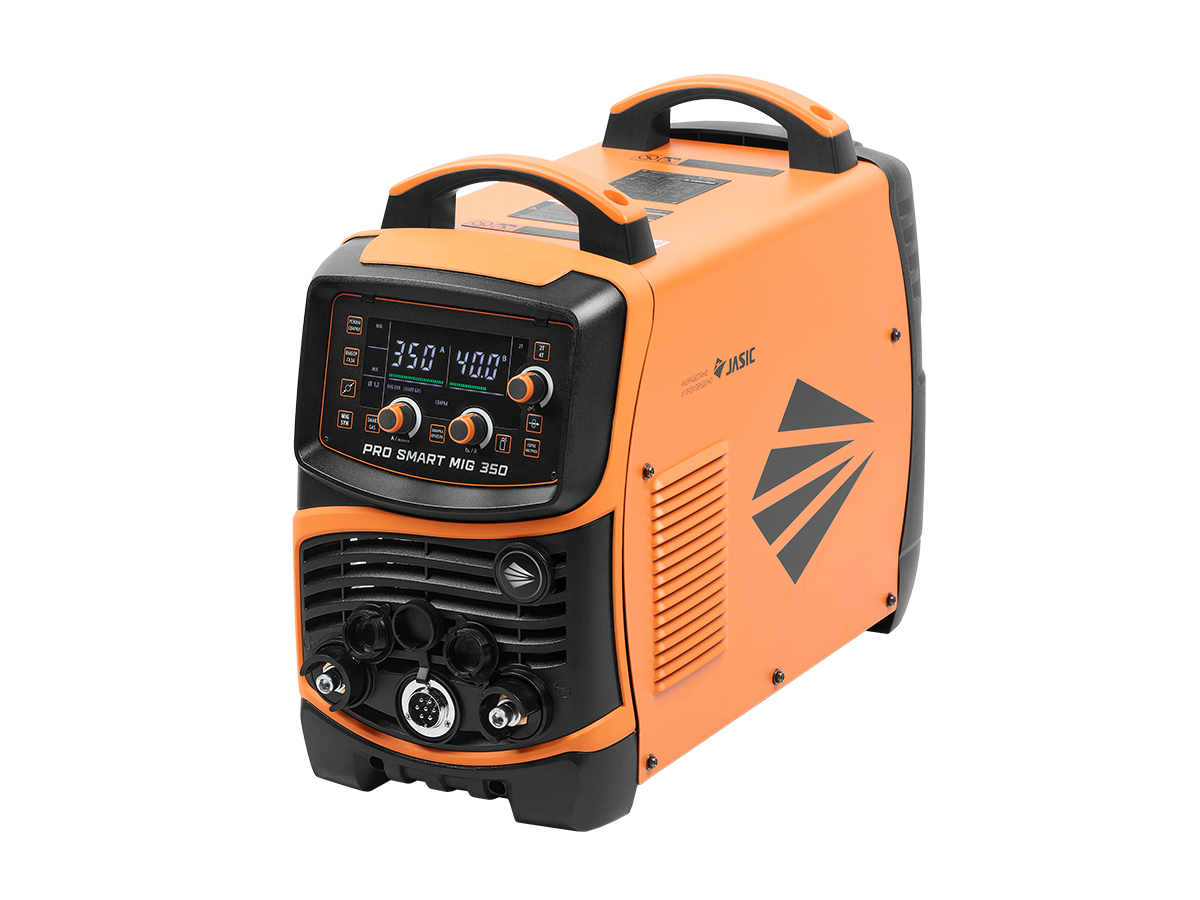

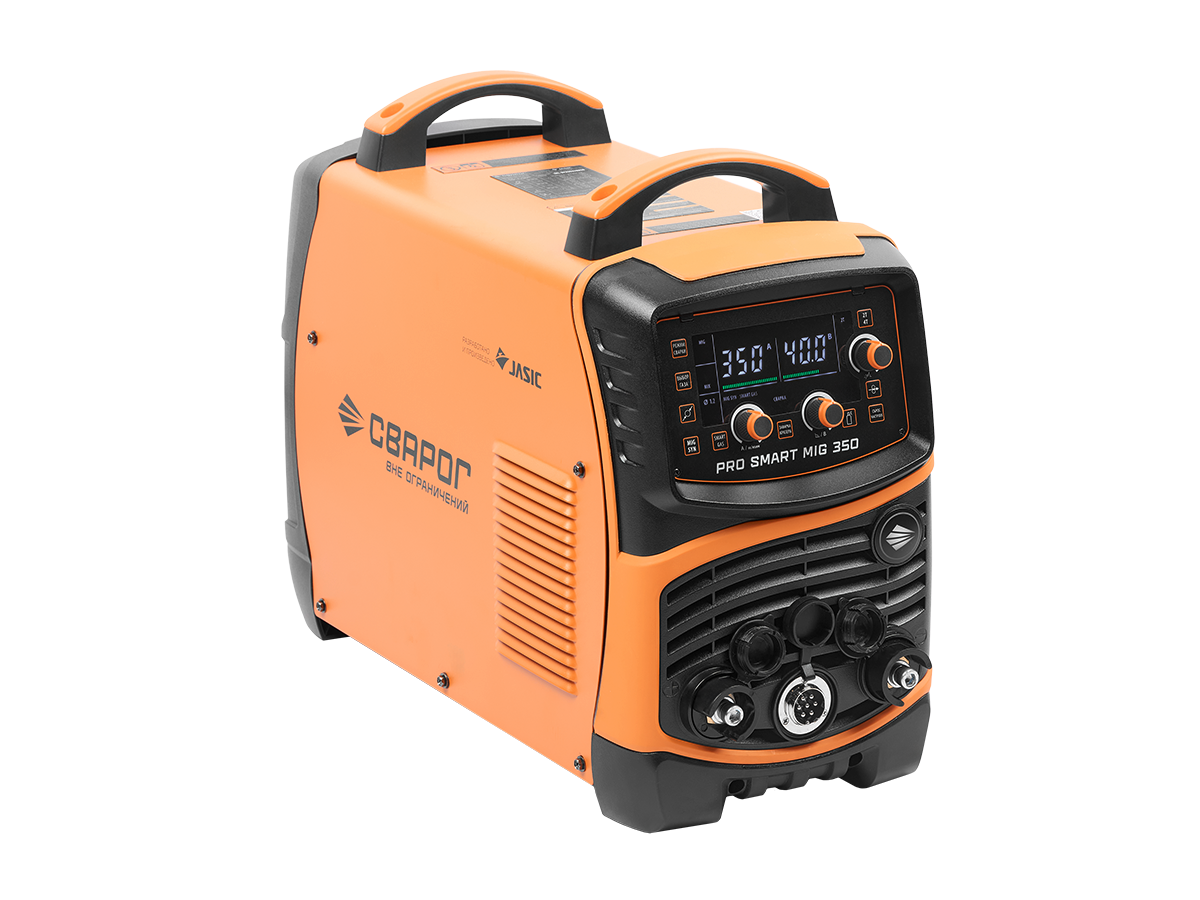

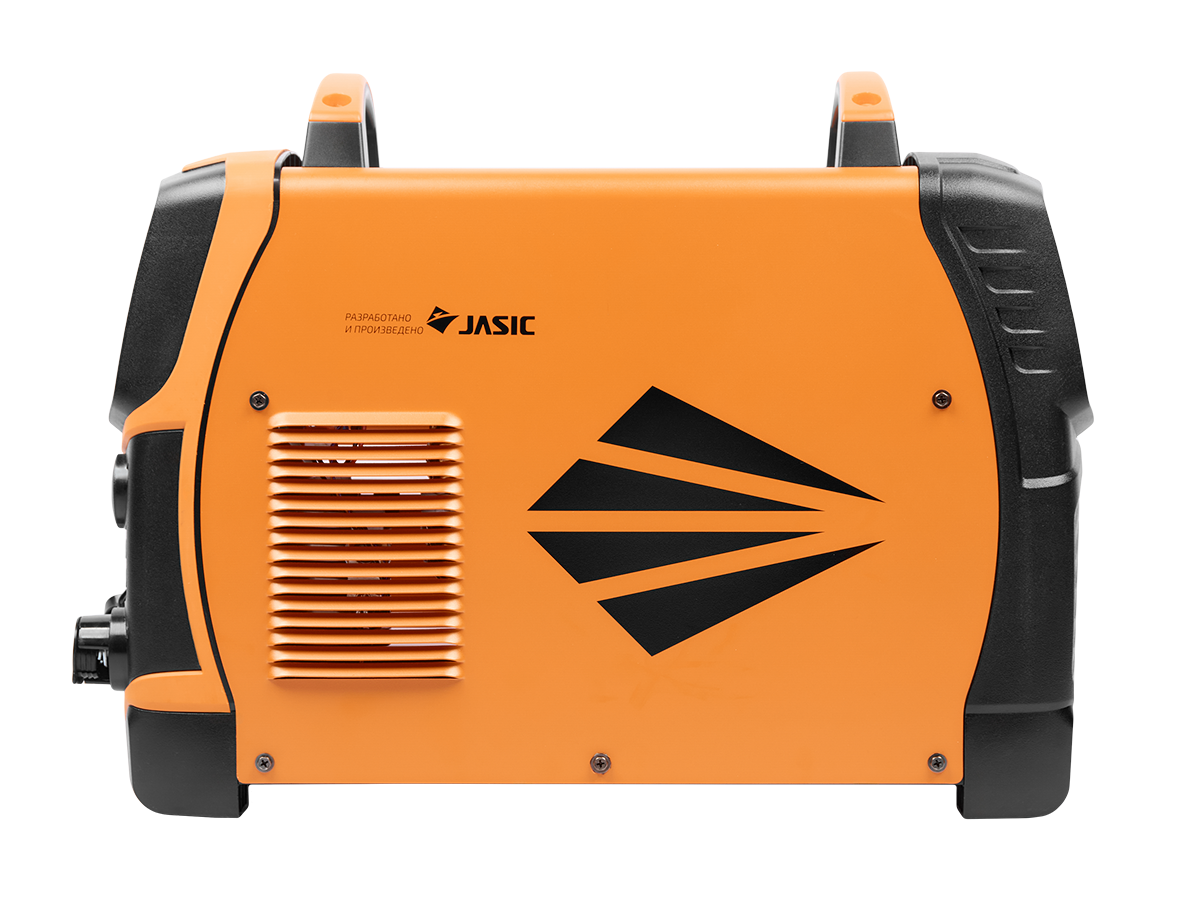

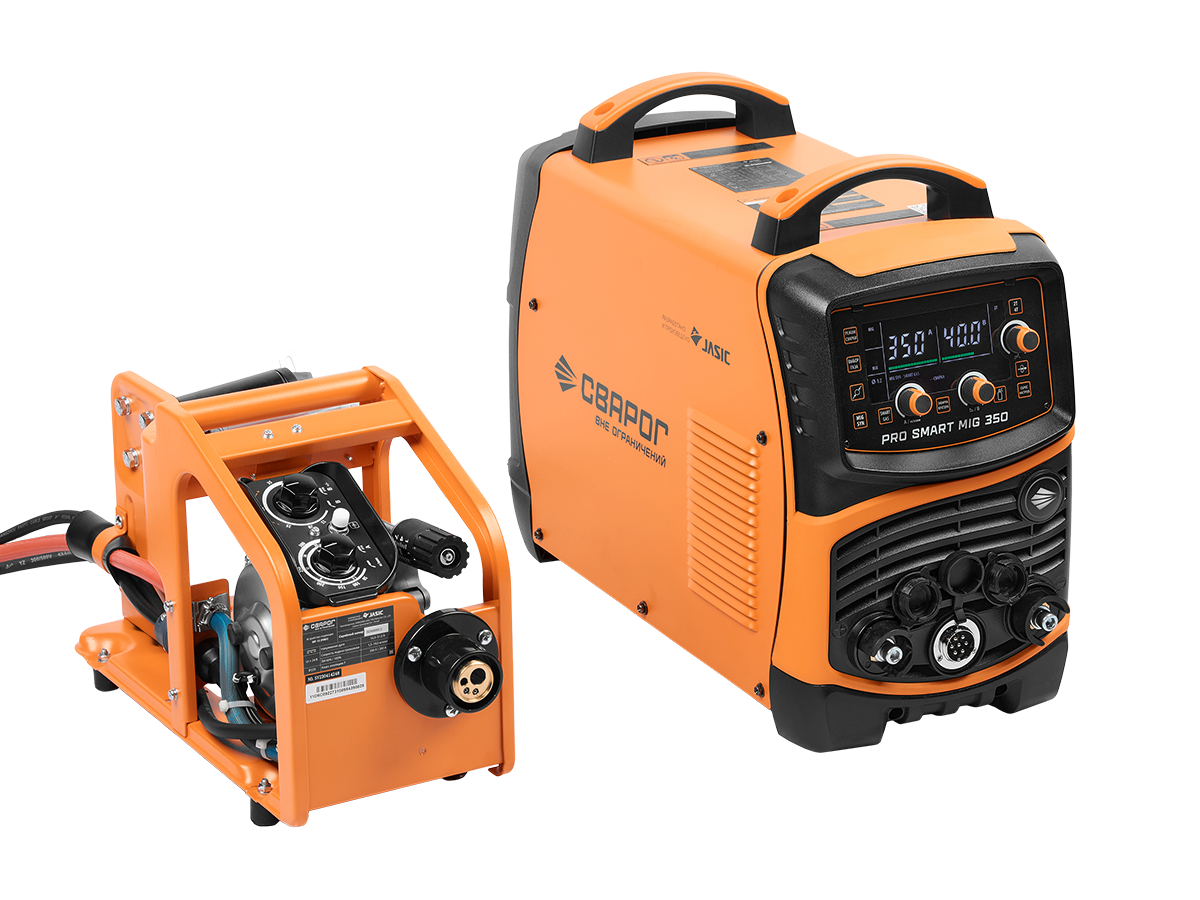

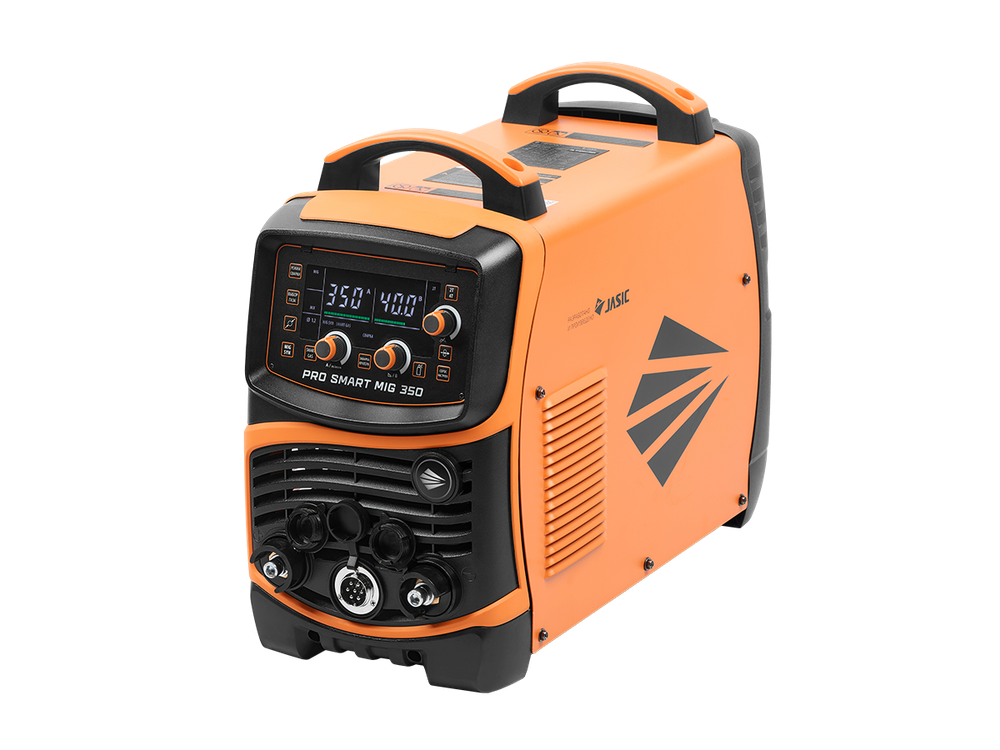

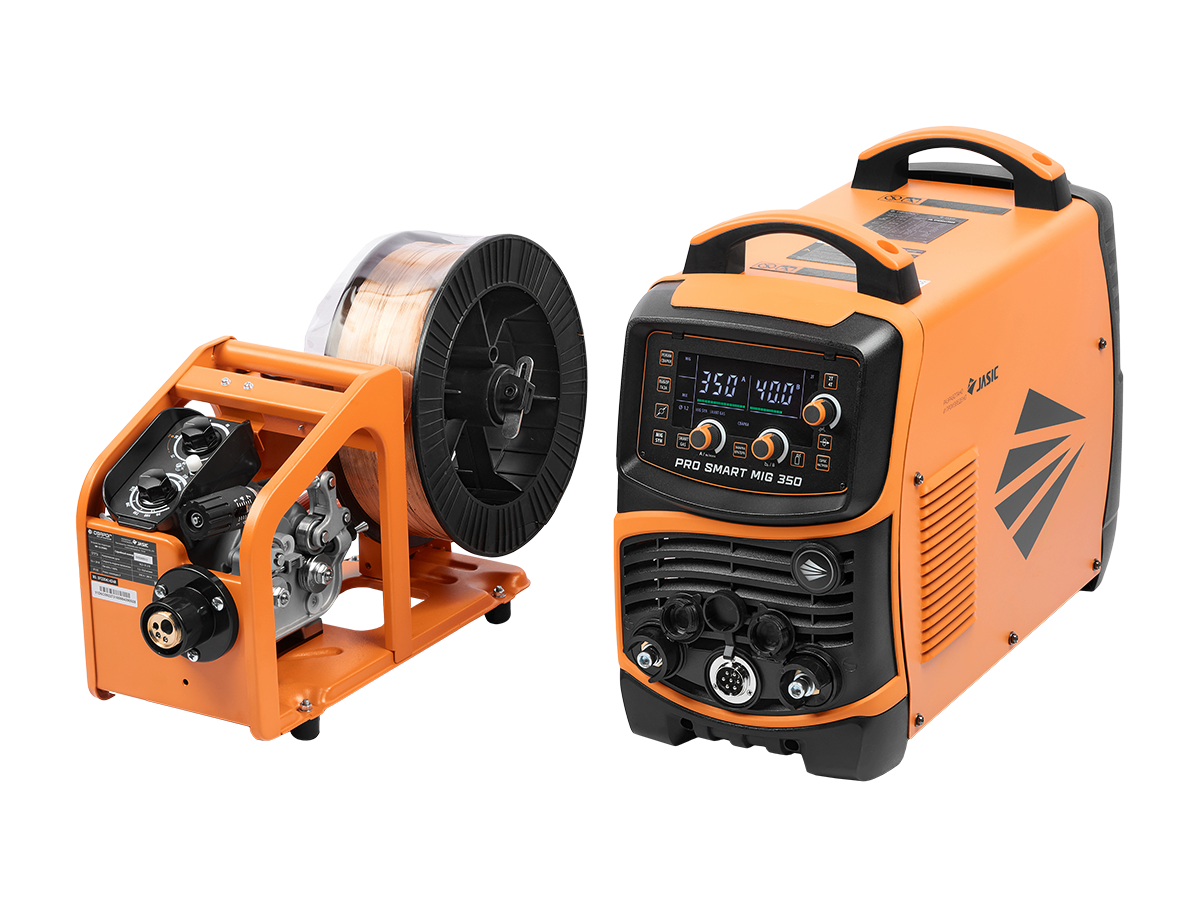

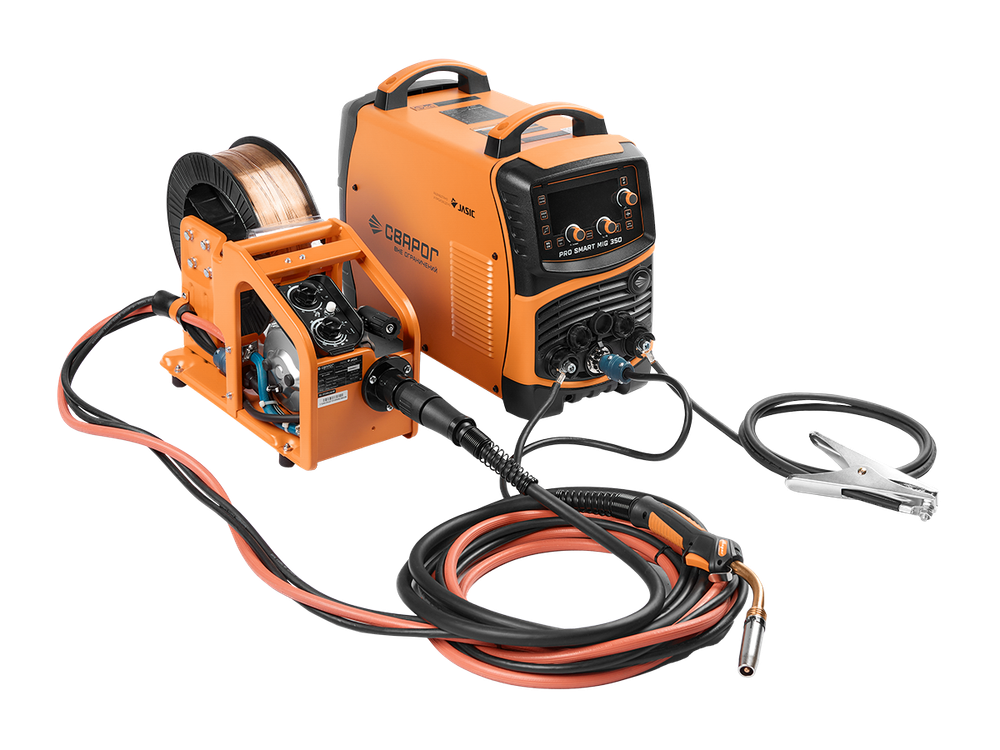

Полуавтомат Сварог PRO SMART MIG 350 (N216S)

PRO SMART MIG 350 продуман на максимум

Аппарат позволяет сваривать низкоуглеродистые, нержавеющие, разнородные стали, а также алюминий и его сплавы. Способом сварки TIG DC можно дополнительно работать с медными, бронзовыми сплавами, титаном, высокоуглеродистыми сталями (кроме алюминия и его сплавов).

PRO SMART MIG 350 предназначен для работы в сильно запыленных и тяжелых промышленных условиях за счет примененных конструктивных решений:

• Повышенная пылезащищенность источника

• Открытый тип механизма подачи проволоки без плат управления

• Мотор увеличенной мощности на 5,5 А, позволяющий работать с бочками для сварочной проволоки на 250 кг и более, что востребовано на крупных производственных площадках

• Оборудование обеспечивает бесперебойную работу при максимальных нагрузках: сварку проволокой 1,2 мм, а также работу горелкой 5 м без перегрева мотора
• Синергетические режимы позволяют сварщику в кратчайшие сроки настроить аппарат
• Применение современного LED дисплея делает отображение информации удобной, а настройку оборудования – простой

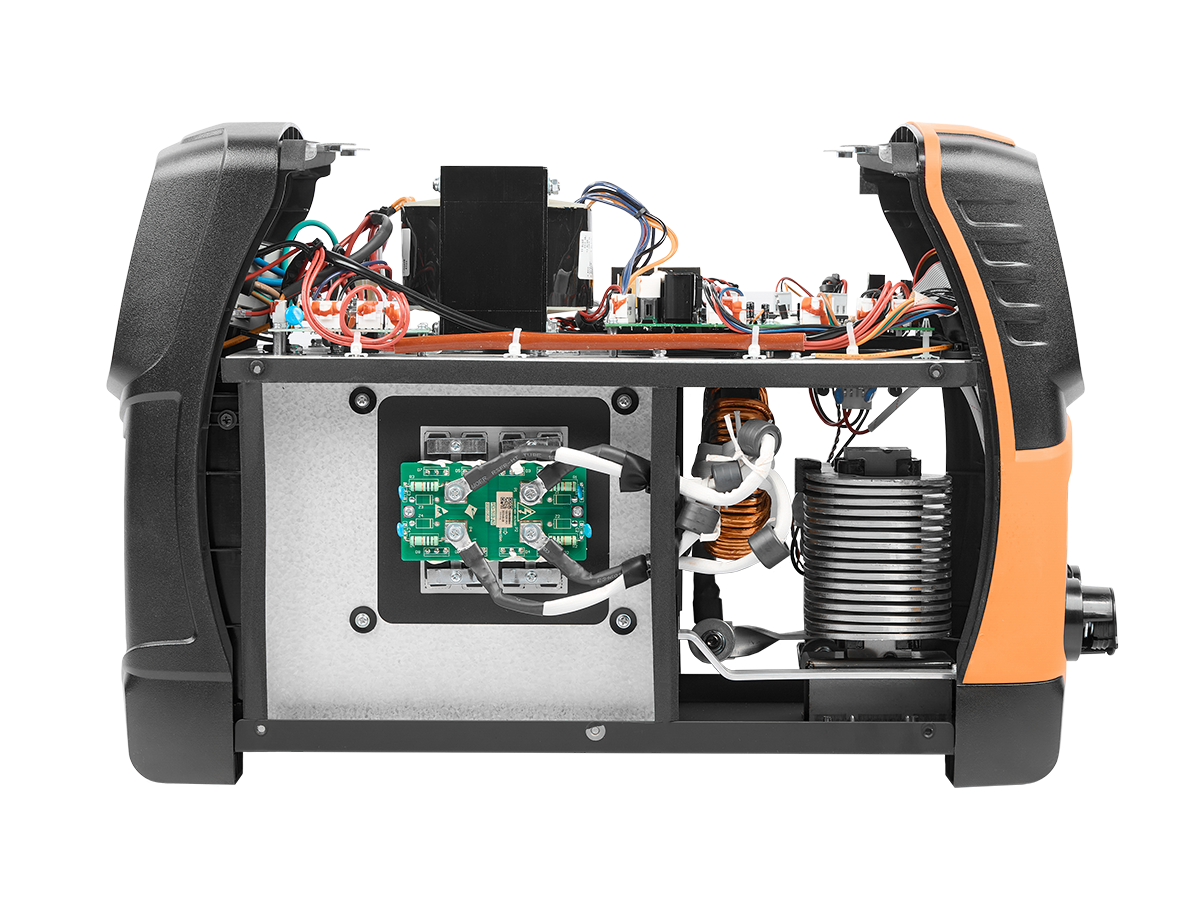

Конструктивные особенности PRO SMART MIG 350


• Интеллектуальная система охлаждения
• Туннельный обдув
• Защита от перегрева и перегрузки силовой части
• Повышенная пылезащищенность
• Температура эксплуатации до -30 °C
• Сброс аппарата к заводским параметрам

• Процессорное управление сваркой

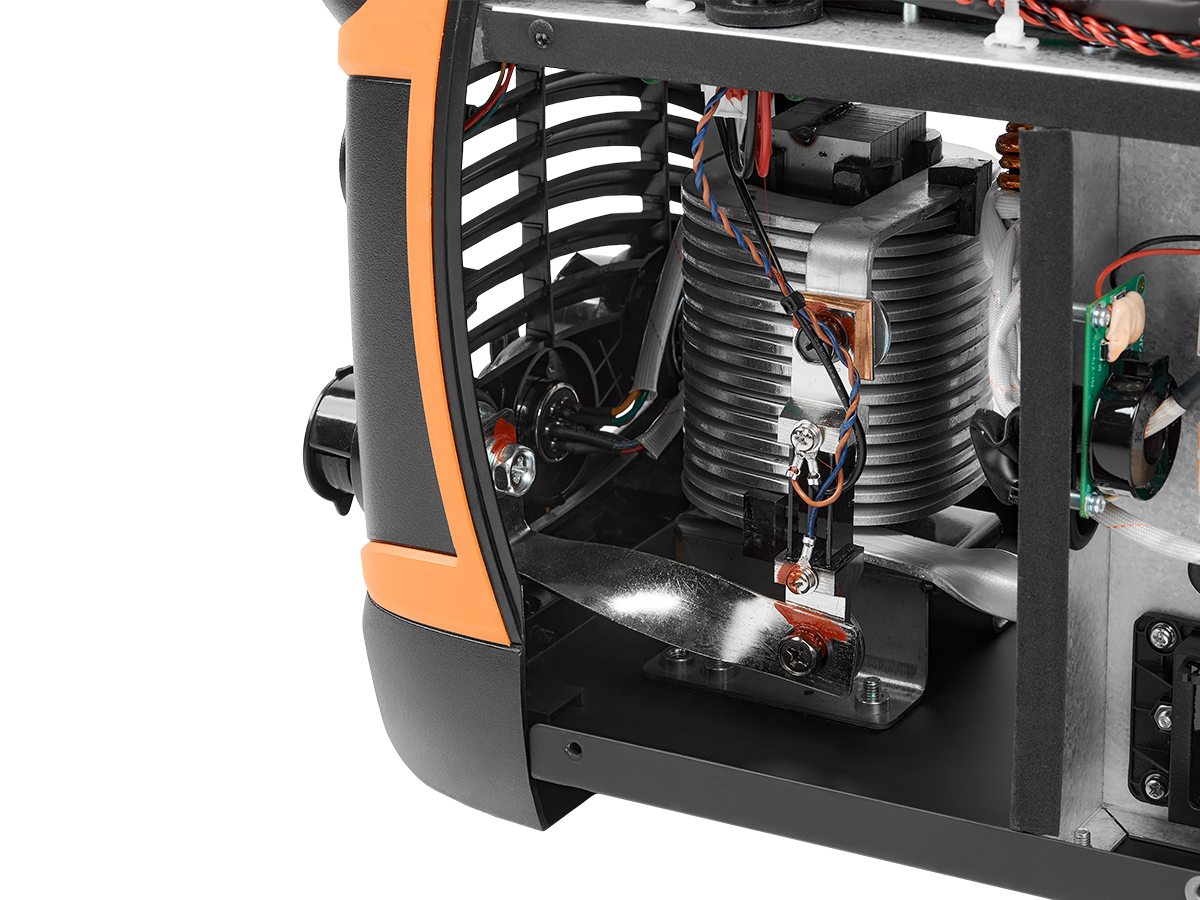

• Дроссель увеличенных размеров повышает стабильность сварочных параметров и позволяет существенно снизить разбрызгивание свариваемого металла
• Трансформатор увеличенной мощности способен выдержать 3-х кратное превышение тока питания мотора механизма подачи проволоки
• Применение классической системы крепления проводников к силовой части, что облегчает обслуживание узлов аппарата

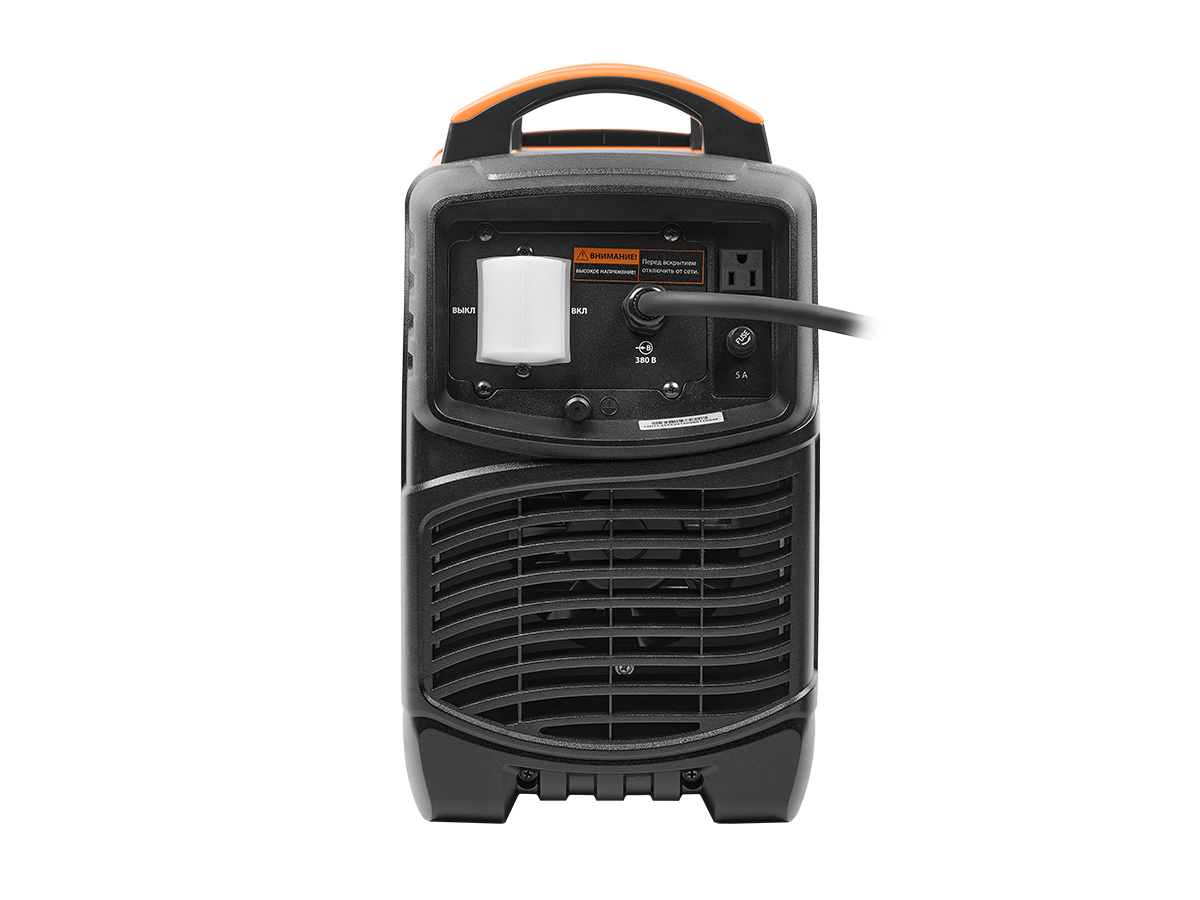

• Пылезащищенный тумблер и розетка на 36 вольт

Параметры для MIG СВАРКИ

• Индикация и предустановка режимов сварки
• Синергетические режимы сварки с возможностью их отключения
• Регулировка индуктивности
• Смена полярности
• Сварка алюминия
• Режим сварки 2Т/4Т

• Холостой прогон проволоки
• Продувка газа для замены баллона, возможна ручная регулировка продувки газом до и после сварки
• Возможность регулировки дожигания сварочной проволоки
• Возможность регулировки функции плавной подачи проволоки до сварки
• Розетка для подогревателя газа 36 В с плавким предохранителем от возможной перегрузки

Параметры для MMA СВАРКИ

• ММА DC
• Регулируемый Arc Force
• Antistick
• Hot Start

Параметры для TIG LIFT СВАРКИ

• Подключение вентильной горелки

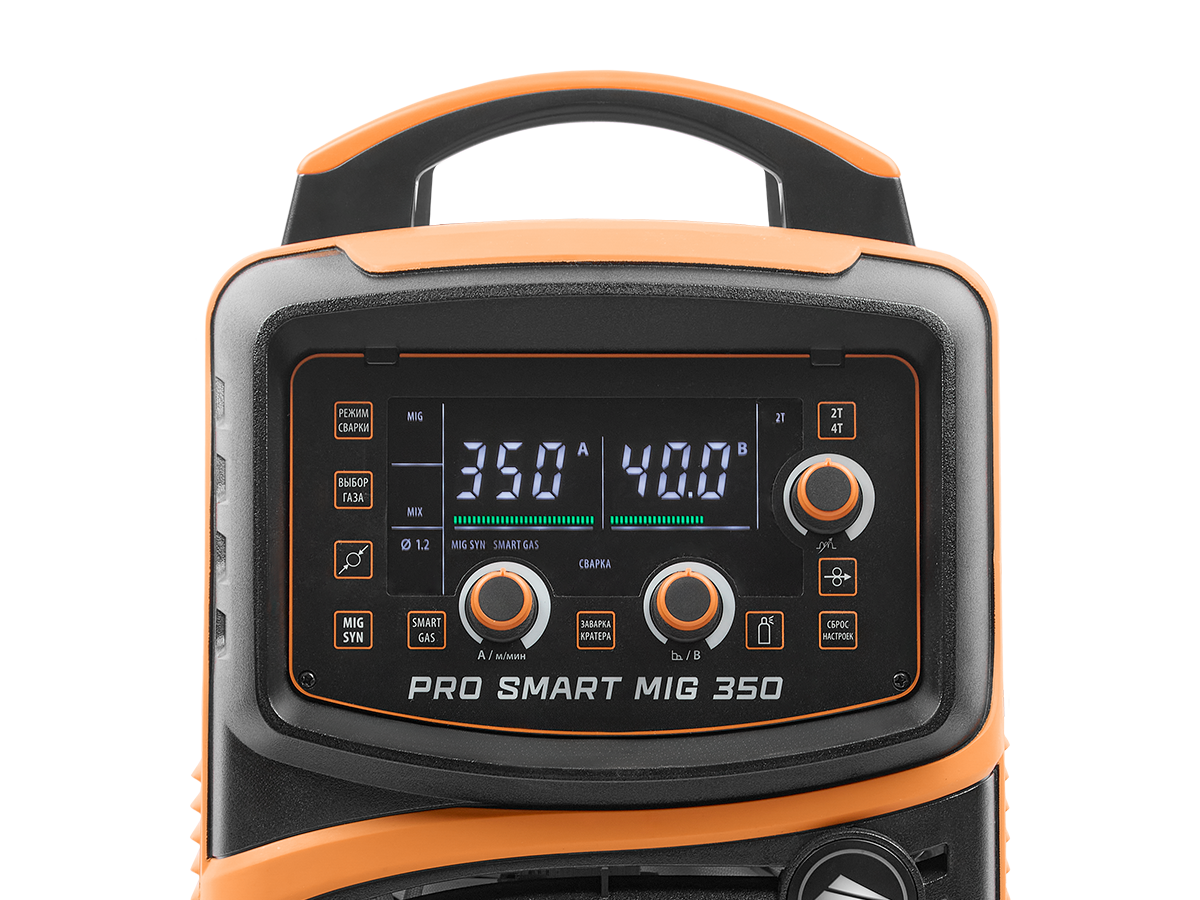

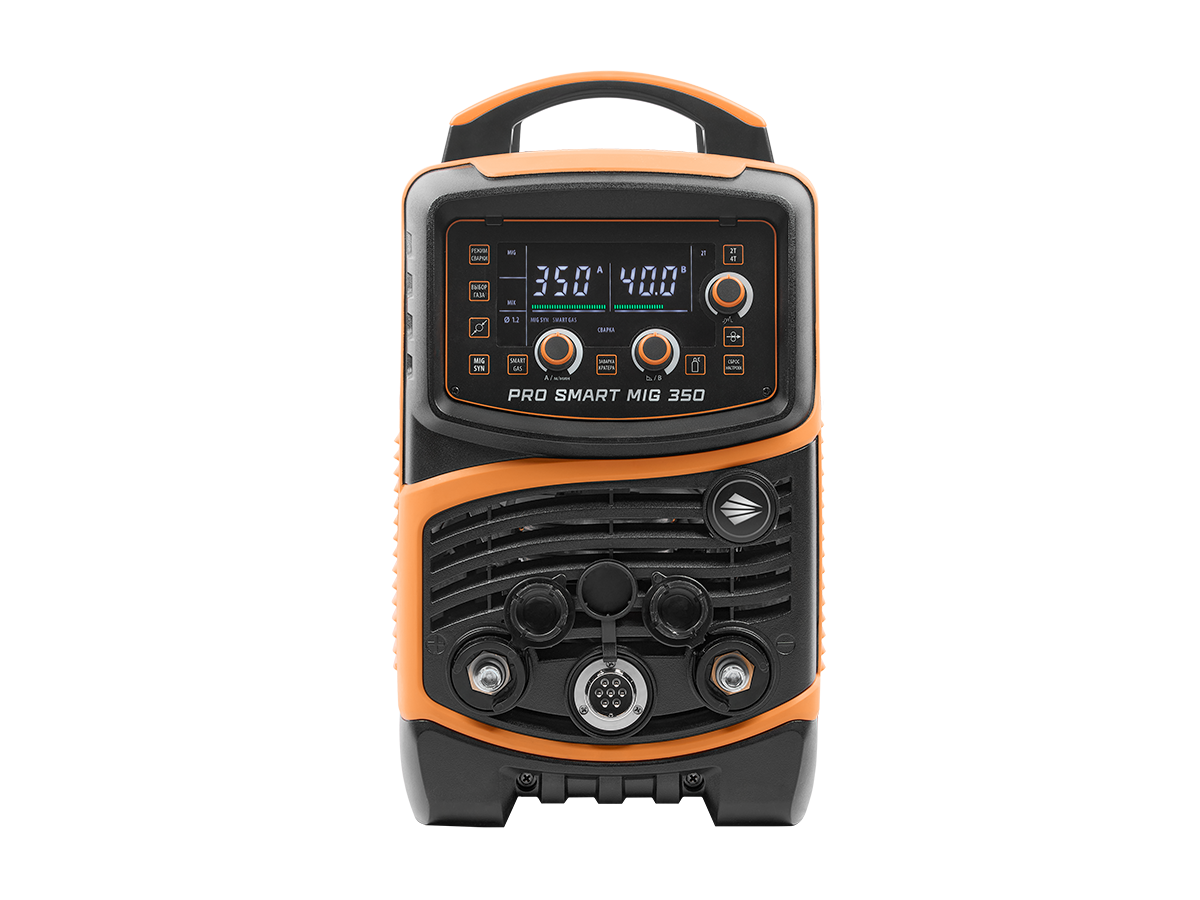

Применение современного LED дисплея делает отображение информации удобной, а настройку оборудования – простой:


1. LED дисплей отображает установленные параметры
2. Кнопка выбора режимов сварки
3. Кнопка выбора защитного газа или смеси
4. Кнопка выбора диаметра сварочной проволоки
5. Кнопка включения и отключения синергетического
   режима сварки MIG/MAG
6. Кнопка включения интеллектуальной экономии защитного газа.
7. Левый регулятор параметров сварки позволяет регулировать скорость подачи проволоки ( MIG/MAG ), силу тока ( MIG/MAG SYN, TIG Lift , ММА),силу тока заварки кратера ( MIG/MAG SYN 4Т/ MIG/MAG 4Т)
8. Кнопка переключения между основным сварочным током и током заварка кратера
9. Средний регулятор параметров сварки позволяет регулировать Arc Force (ММА), напряжение сварочной дуги (MIG/MAG), напряжение дуги (MIG/MAG SYN 4Т/ MIG/MAG 4Т),при заварке кратера делать коррекцию напряжения сварочной дуги (MIG/MAG SYN)
10. Кнопка продувки защитного газа для коррекции расхода газа
11. Кнопка сброса к заводским настройкам
12. Кнопка холостого прогона проволоки без подачи защитного газа.
13. Регулятор параметров индуктивности
14. 2T/4T— кнопка выбора режима сварочной горелки

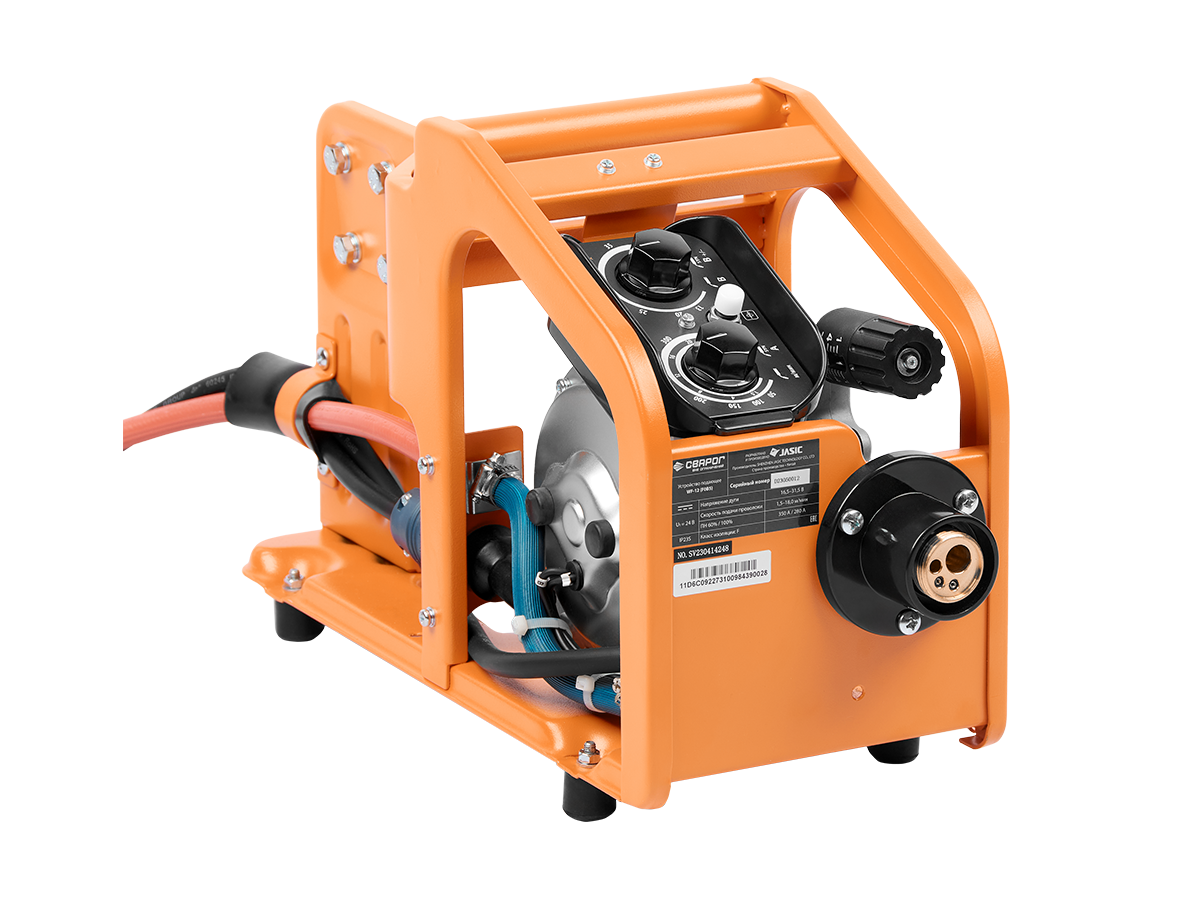

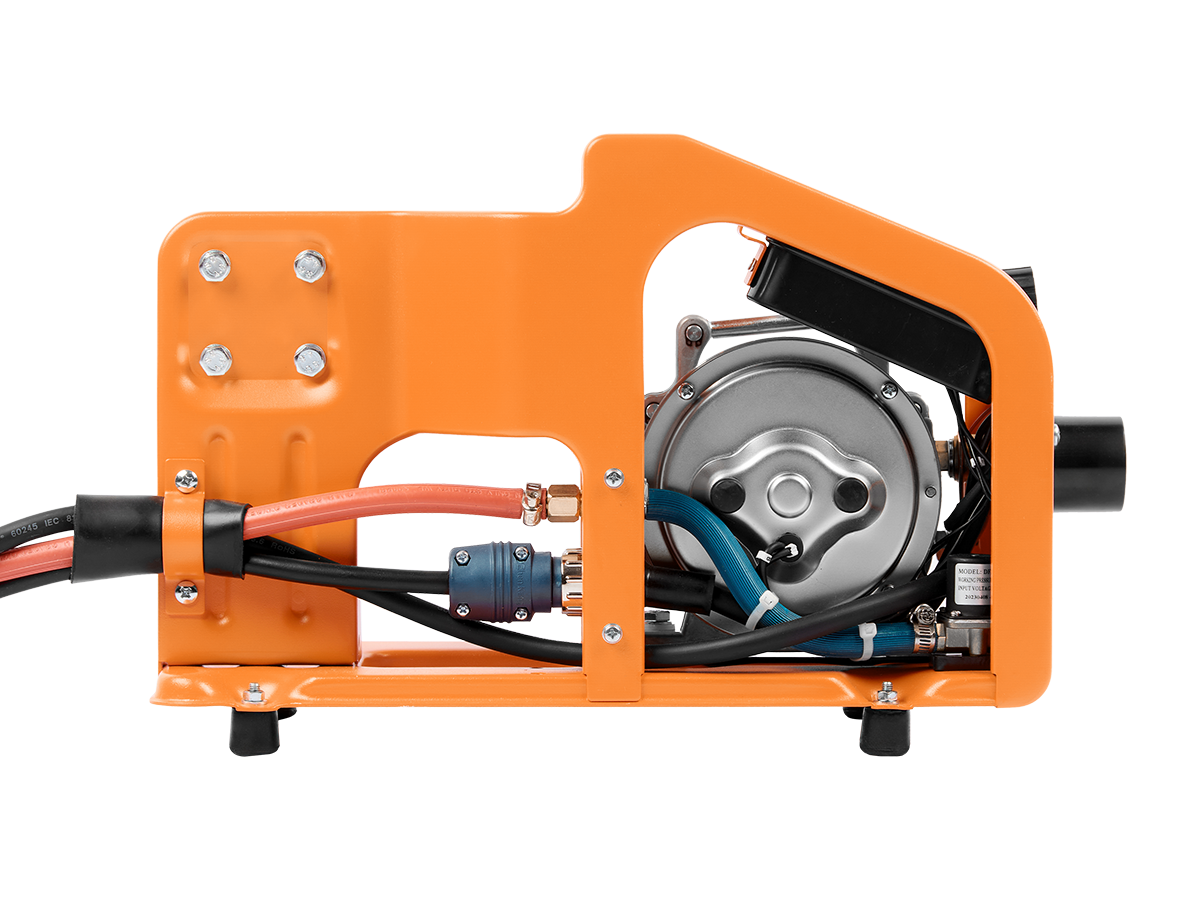

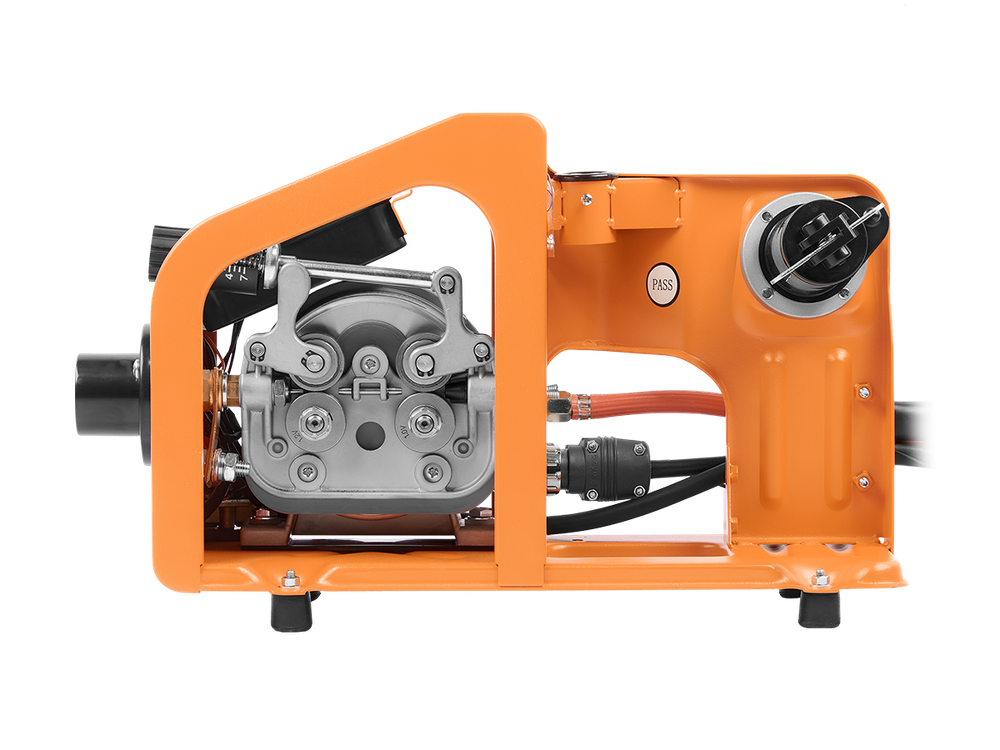

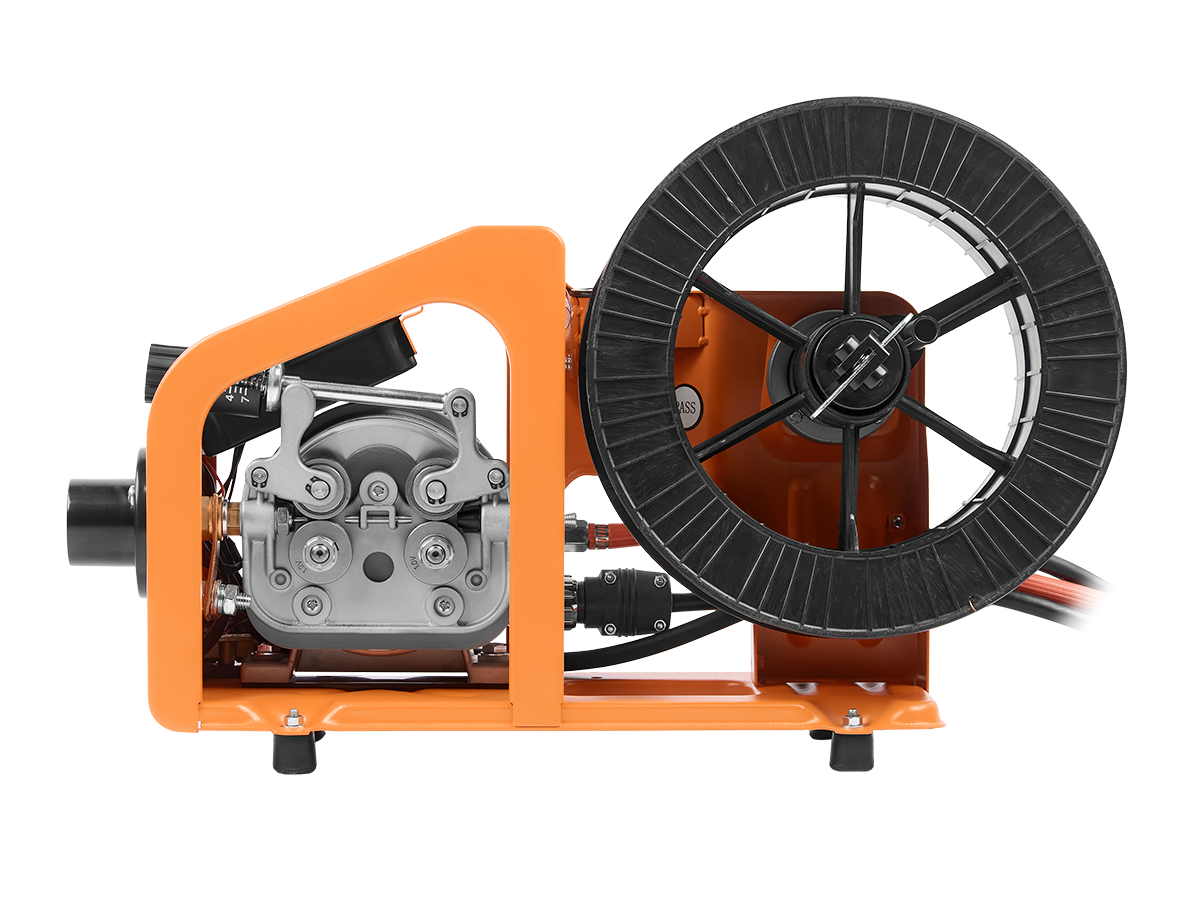

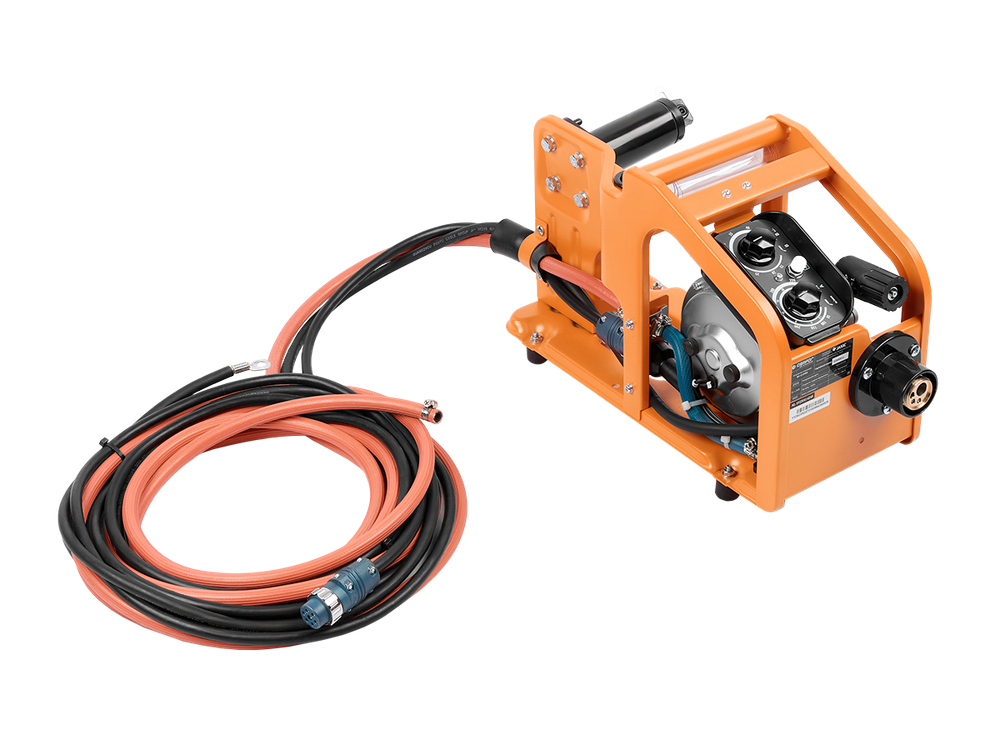

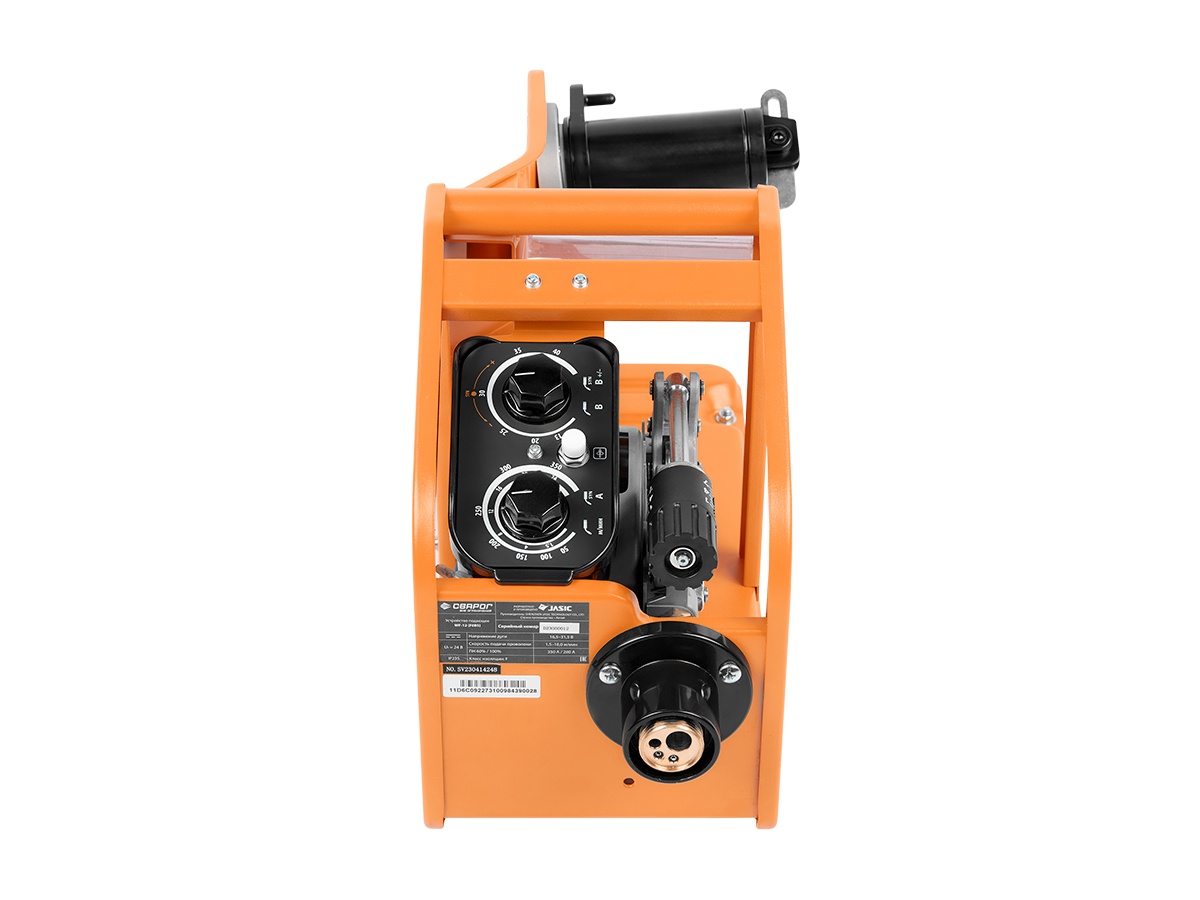

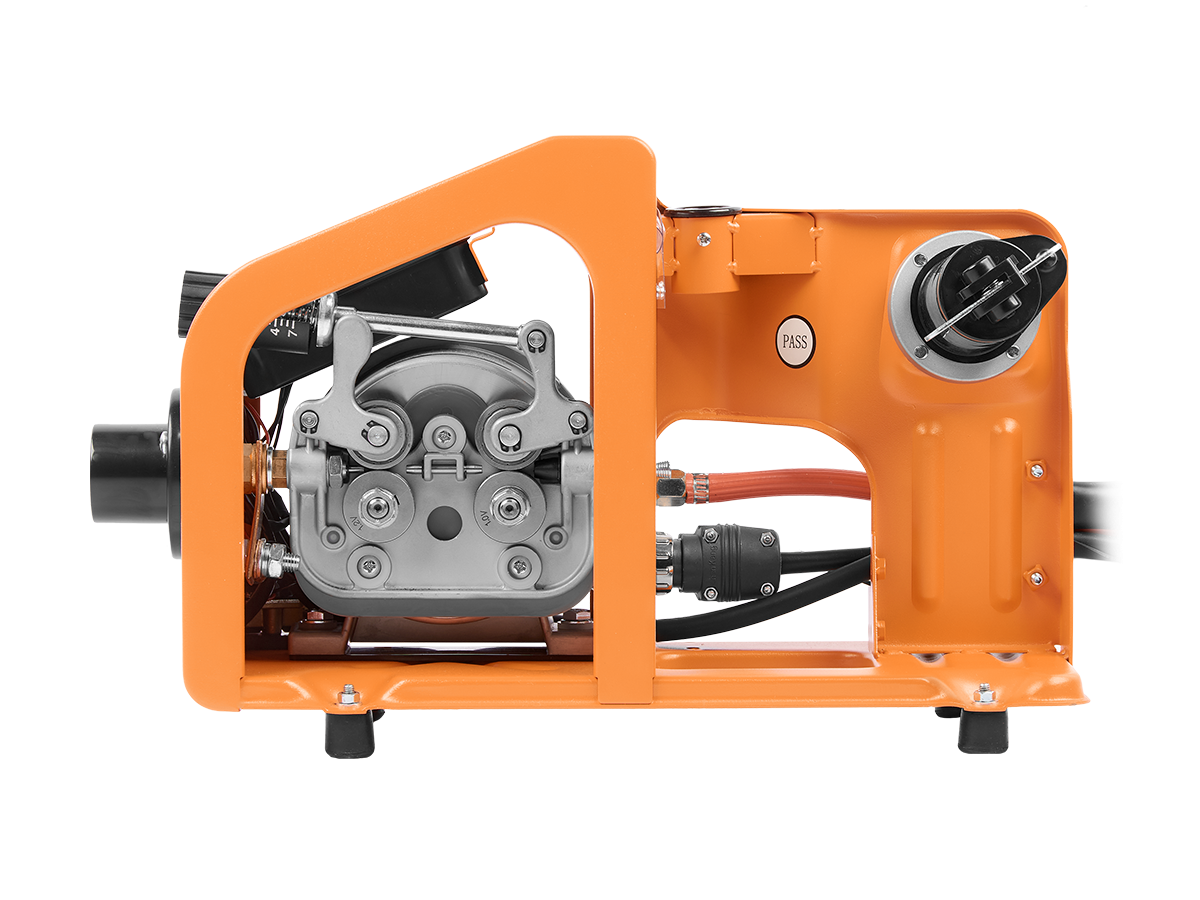

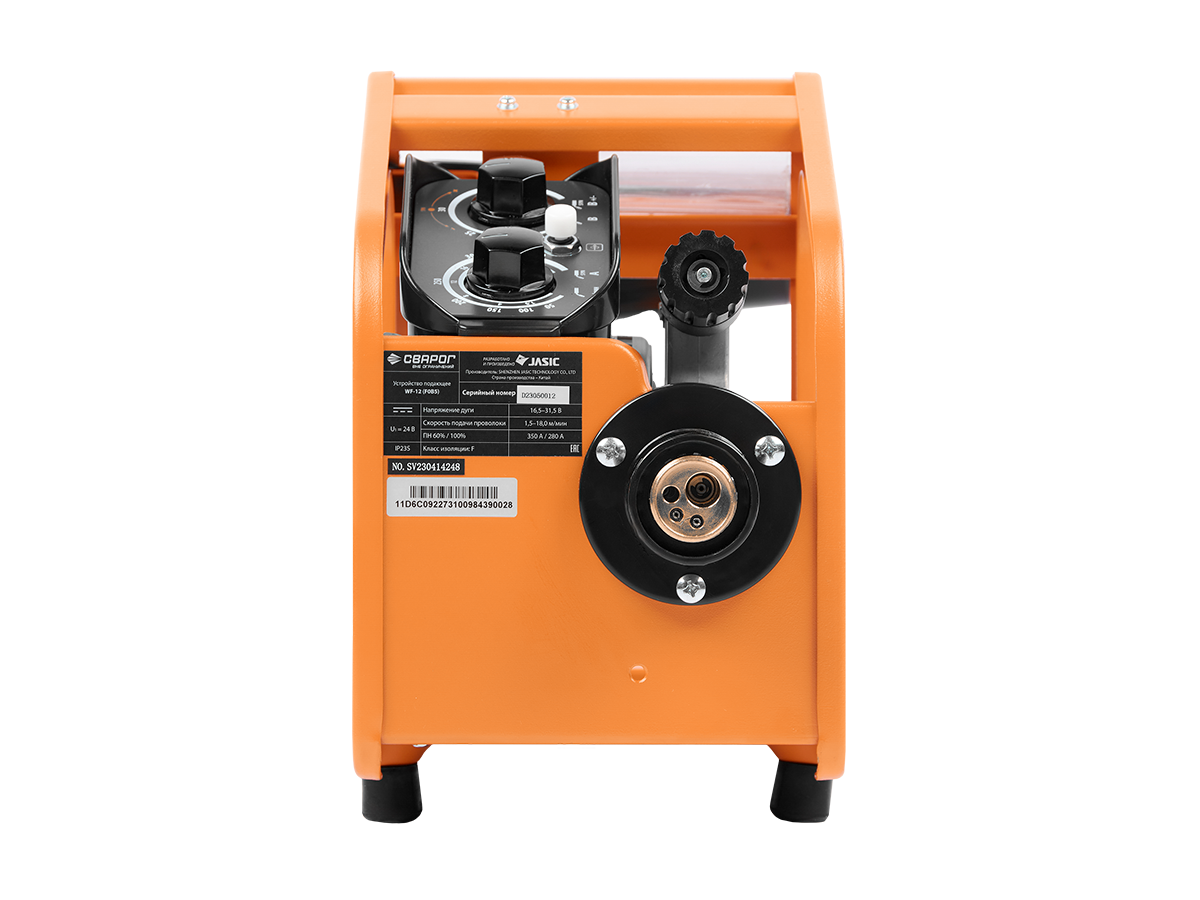

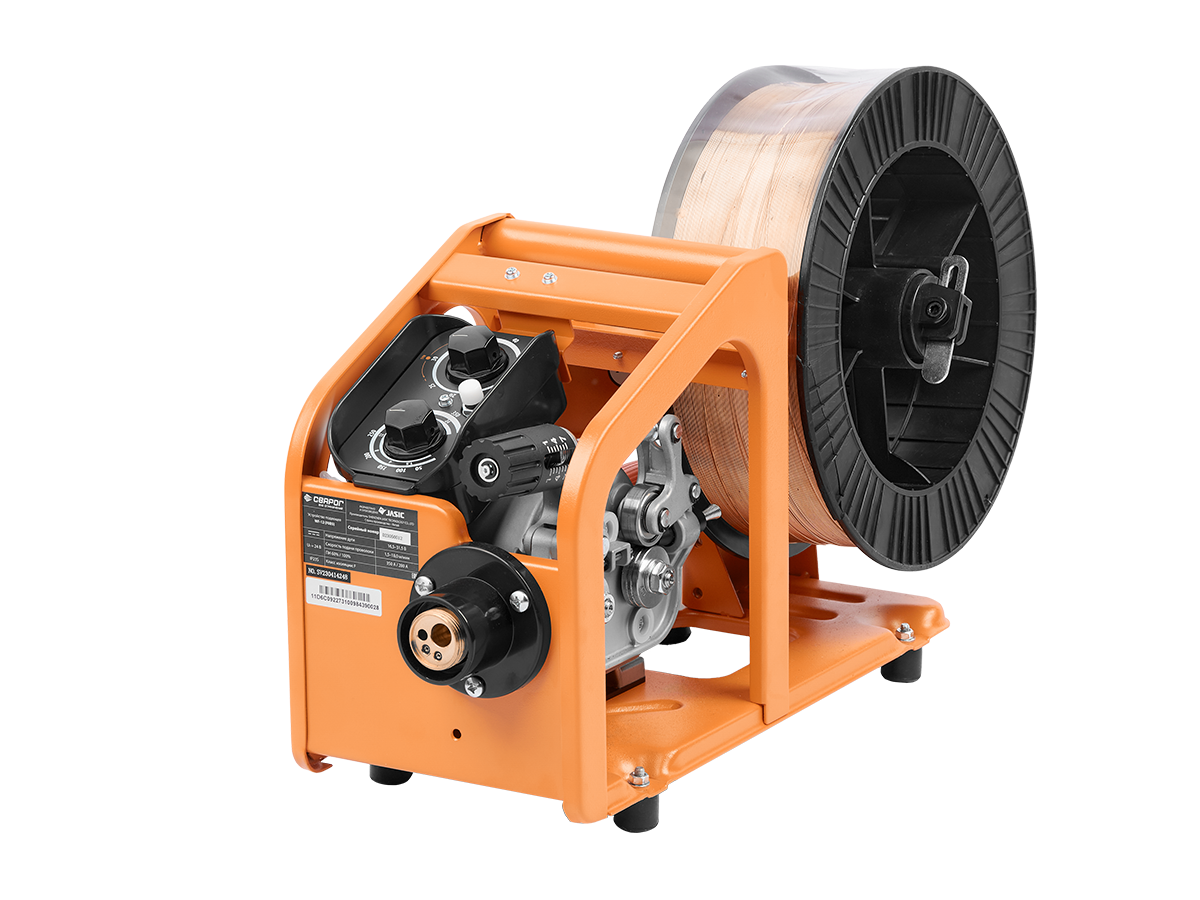

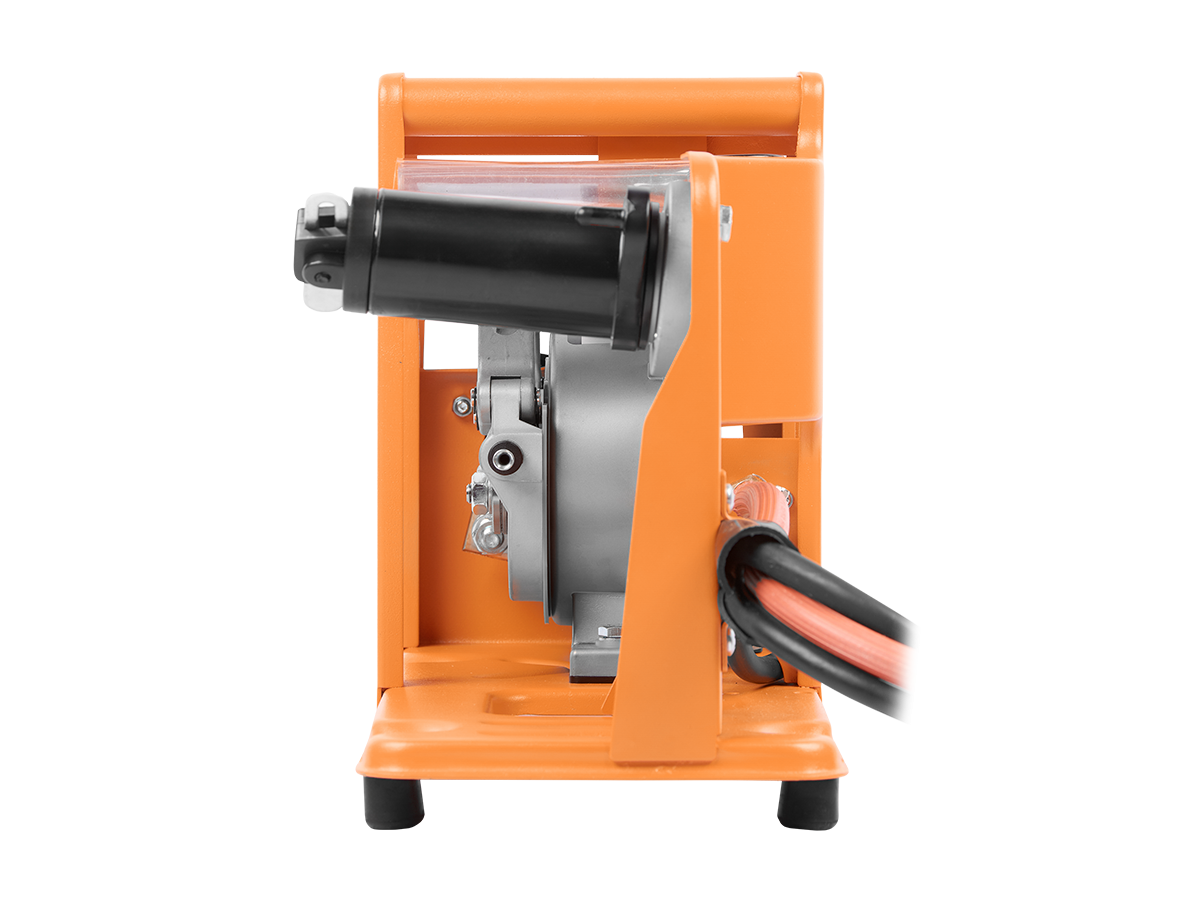

Конструктивные особенности механизма подачи проволоки:

• Конструкция механизма подачи проволоки и мотора аналогична Lincoln Electric, Panasonic и DAIHEN
• Мотор с увеличенной мощностью на 5,5 А позволяет работать с бочками для сварочной проволоки на 250 кг и более
• Максимальный вес катушки до 20 кг и возможность установки катушек D300 и D200
• Платы управления и процессор установлены в источнике, что позволяет использовать механизм подачи в самых тяжелых условиях

Управление параметрами сварки при помощи пульта ДУ позволяет осуществлять сварку в условиях стеснённого пространства, на удалении от источника тока на 5 и более метров и работать совместно с устройствами автоматизации сварочного процесса.

​Возможна дистанционная регулировка параметров сварки. Для этого необходимо подключить пульт ДУ, который позволяет работать на удалении 5 м.

Для сборки ДУ необходим комплект удлинительный панели управления PRO SMART MIG 350/500, 5 м. (арт.: 100893), приобретается отдельно.

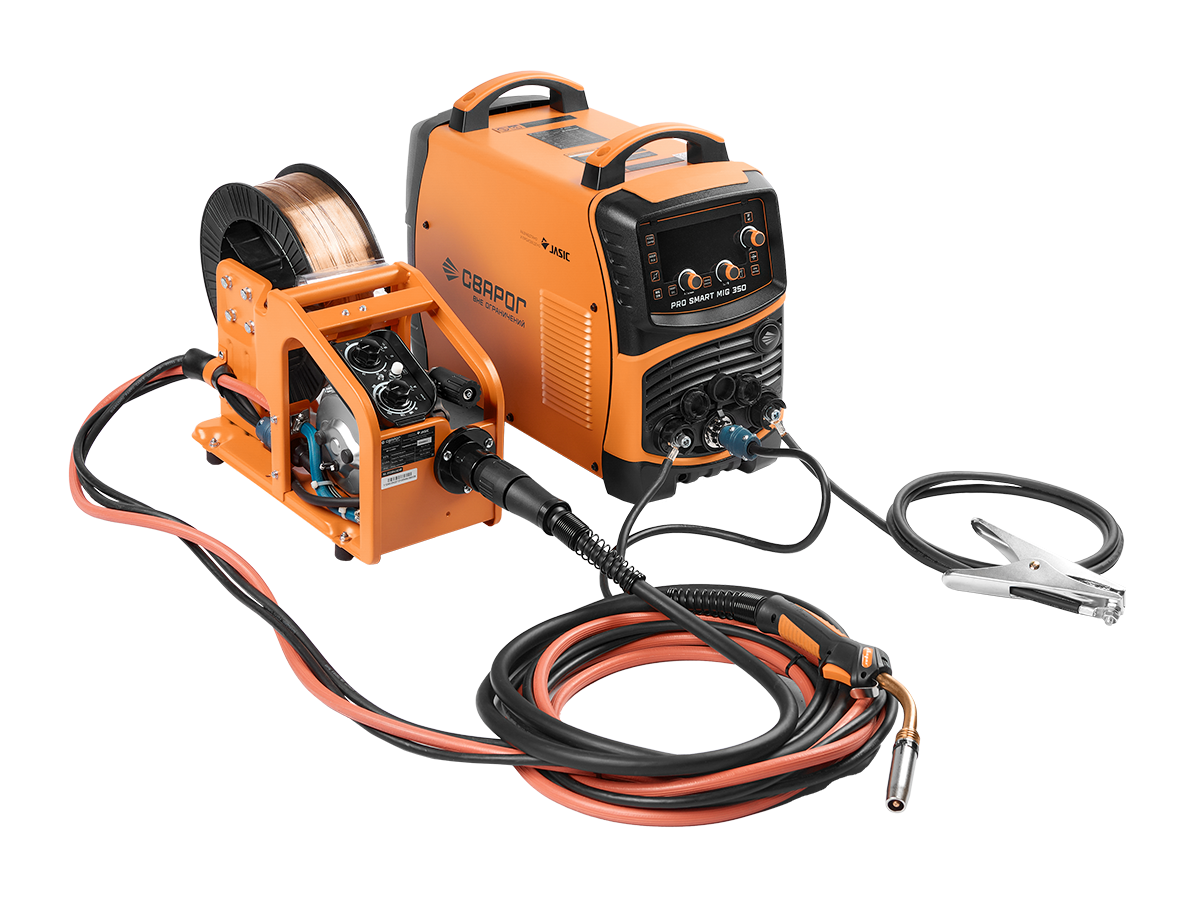

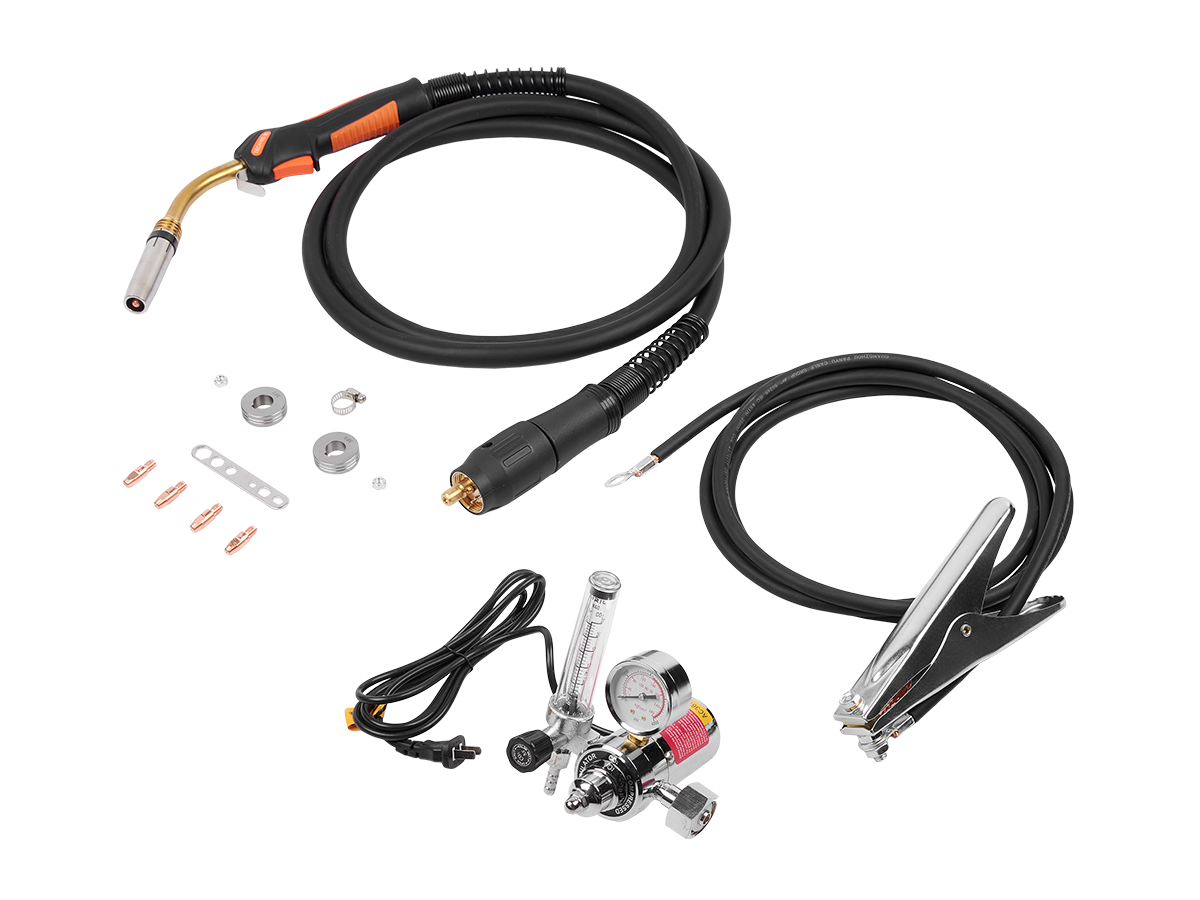

Комплект поставки:

1. Горелка в сборе MS 36  3 м — 1 шт.

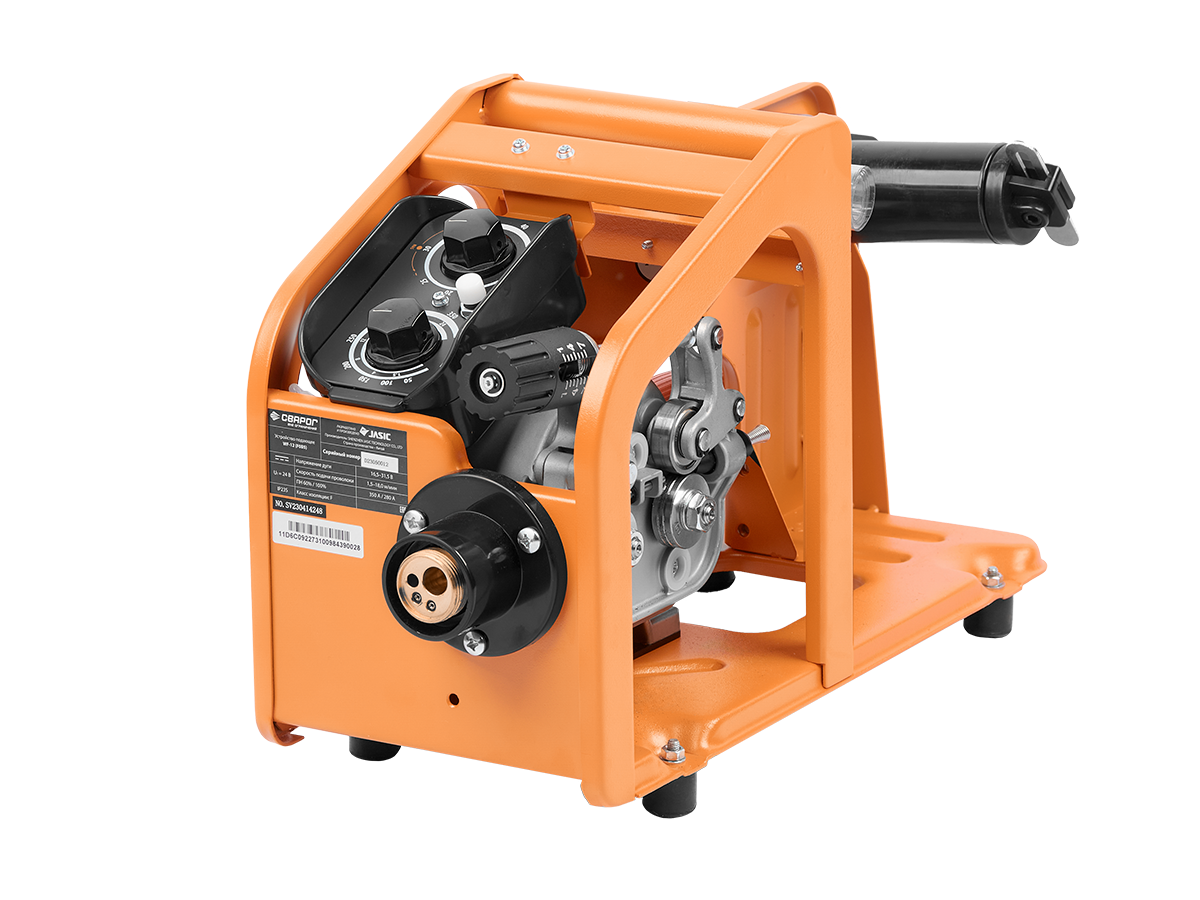

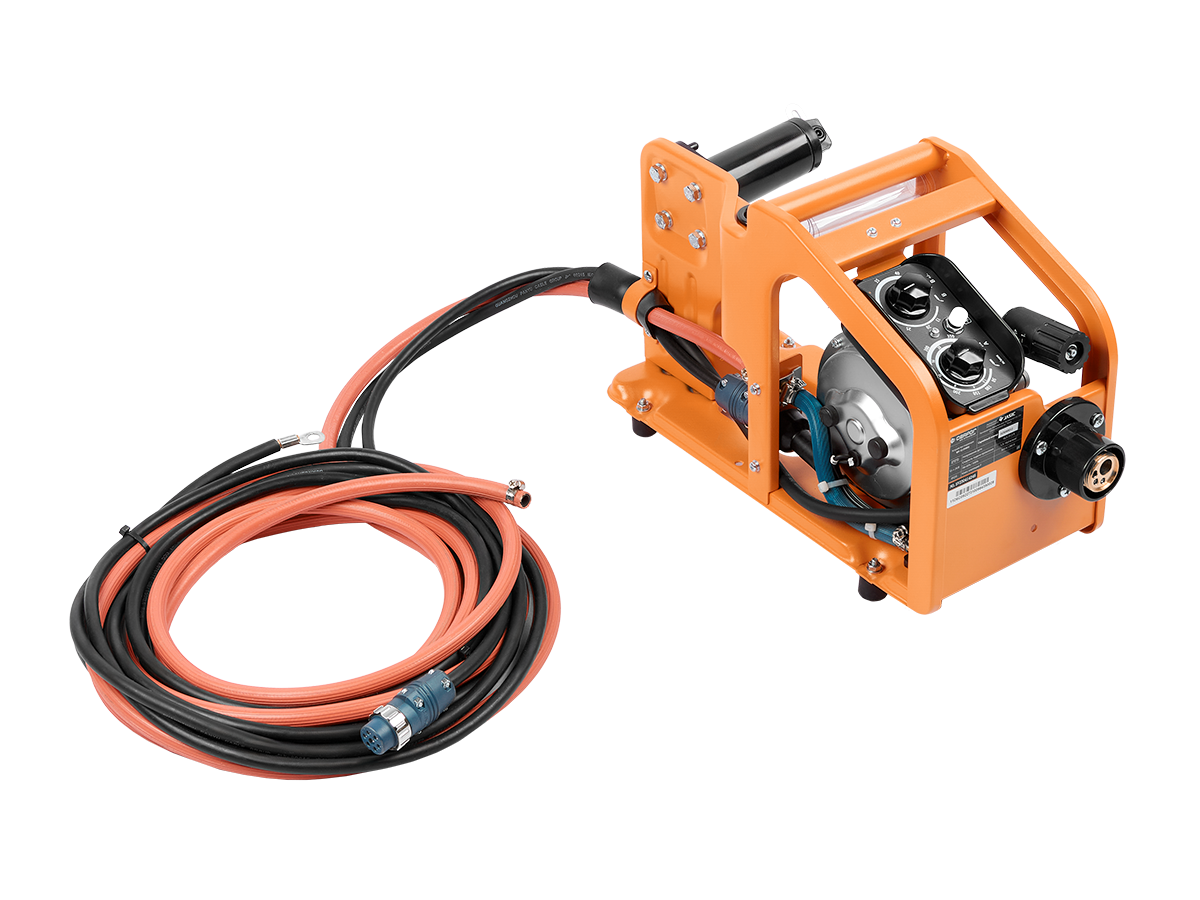

2. Устройство подающее WF—12 (F0B5)  — 1 шт.
3. Клемма заземления в сборе 300 А, 3 м — 1 шт.
4. Комплект ЗИП — 1 шт.
5. Ролик подающий V 0.8/1.0 (установлен на аппарате) — 1 шт.
6. Рукав газовый Ø 8мм, 6, 5 м. — 1 шт.
7. Регулятор расхода газа с подогревателем 36 В — 1 шт.
8. Руководство по эксплуатации и паспорт — 1 шт.

Режимы сварки

Режимы работы горелки

Технические характеристики

Дополнительные функции MIG

Дополнительные функции MMA

Дополнительные функции TIG

Конструктивные решения

Базовые характеристики

Панельные соединения источника

Панельные соединения подающего устройства

Силовые панельные соединения

Тип разъема подключения силового кабеля.

Режим сварки MIG/MAG DC

Механизированная (полуавтоматическая) сварка сплошной проволокой в среде защитных газов.
MIG– полуавтоматическая сварка в среде инертных газов, таких как Ar (аргон).
MAG– полуавтоматическая сварка в среде активных газов, таких как СО2 (углекислый газ) или газовые смеси.

Режим работы 2Т/4Т

Режим работы горелкой или резаком: двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку для сварки продолжительных швов или реза.

Напряжение питающей сети

Действующее расчетное значение напряжения питающей сети.

Режим Synergy МIG

В режиме Synergy MIG напряжение на дуге подстраивается автоматически в зависимости от выбранной силы тока. Данный режим позволяет быстро и оптимально настроить процесс сварки.

Antistick

Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.

Регулируемое время продувки газом до сварки TIG

Используется до начала сварки для защиты сварочного шва и оплавления вольфрамового электрода.

Тип изготовления

Коэффициент мощности

Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.

Разъем управления панельный

Количество контактов разъёма.

Подключение горелки

Тип разъема для подключения сварочной горелки.

Режим сварки MIG/MAG D Pulse DC

Механизированная (полуавтоматическая) сварка сплошной проволокой в среде защитных газов. Перенос капли осуществляется без коротких замыканий. Образование капли на кончике сварочной проволоки и сброс её в направлении оси проволоки достигается путем чередования импульсного повышения силы тока в определенных пределах, зависящих от рода защитного газа, материала и диаметра проволоки.

Режим программируемый 4T

Четырехтактный режим включения и выключения сварочного тока с возможностью ручного контроля стартового и тока завершения.

Смена полярности

Смена полярности позволяет производить сварку сплошной сварочной проволокой или порошковой.

Hot Start

Для обеспечения лучшего поджига дуги в начале сварки происходит автоматическое повышение сварочного тока, что позволяет  облегчить начало сварочного процесса.

Регулируемое время продувки газом после сварки TIG

Используется для защиты окончания сварочного шва.

Тип транзисторов

MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.

КПД

Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.

Рабочий диапазон сетевого напряжения

Диапазон сетевого напряжения при котором оборудование позволяет производить работы.

Режим прихваток MIG/MAG DC

Позволяет устанавливать время длительности сварочного процесса.

Сварка алюминия

Сварка алюминия и его сплавов.

Регулируемый ток Hot Start

Возможность регулировки величины тока функции Hot Start.

Регулировка времени спада тока

Время перехода от основного тока до тока завершения. Используется для заварки кратера.

Тип управления

Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.

Класс изоляции

Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:

• класс B— 120 °C;
• класс F— 155 °C;
• класс H— 180 °C.

Частота питающей сети

Количество изменений направления тока за секунду.

Режим сварки порошковой проволокой FCAW

Проволока представляет собой металлическую оболочку внутри которой содержится наполнитель. Может использоваться как с защитным газом, так и без с самозащитной проволокой (зависит от марки).

Регулировка индуктивности

Зависимость между шириной, высотой шва и глубиной проплавления.

VRD

Функция снижающая выходное напряжение холостого хода до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится. Применяется в помещениях с повышенной влажностью.

Количество ячеек памяти TIG

Ячейки для сохранения установленных режимов сварки.

Цифровая индикация параметров сварки

Наличие и способ отображения сварочных параметров:

• Индикатор— отображает сварочный ток;
• Дисплей— отображает параметры сварки и активные функции;
• Дисплей LED— отображает все параметры сварки и все активные функции.

Степень защиты

Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):

• Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
• Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
• S— испытания производились при выключенном оборудовании

Количество фаз

Количество фазных проводников подводящих электродвижущую силу  к оборудованию.

Подключение жидкостного охлаждения горелки

Возможность подключения охлаждения горелки к выносному механизму подачи проволоки.

Режим сварки ММА DC

Manual Metal Arc— ручная дуговая сварка постоянным током плавящимся электродом.

Потребляемый ток

Максимальный потребляемый ток оборудованием из сети.

Холостой прогон проволоки

Используется при замене катушки с проволокой. Защитный газ при этом не расходуется.

Отключаемый VRD

Возможность отключения и включения функции VRD.

Ток поджига дуги

Ток в начале сварочного процесса.

Подключение ДУ

Возможность подключения устройства дистанционного управления: пульт или педаль.

Температура эксплуатации

Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.

Подключение газа, вход

Тип разъема для подключения защитного газа на задней панели сварочного аппарата.

Режим сварки TIG DC

Tungsten Inert Gas— аргонодуговая сварка неплавящимся электродом постоянным током. Позволяет сваривать большинство металлов и сплавов за исключением алюминия.

Потребляемая мощность MIG

Потребляемая мощность при максимальной нагрузке в режиме МIG.

Тестовая продувка газа

Используется для коррекции или установки расхода газа при замене газового баллона.

Регулируемый ARC Force

Форсаж дуги рекомендуется применять при сварке покрытыми электродами на малых токах. В процессе сварки происходит автоматическая регулировка силы сварочного тока, что уменьшает залипание покрытого электрода к свариваемой детали.

Тип горелки

Вентильная горелка— начало и прекращение подачи защитного газа осуществляется вручную при помощи вентиля на горелке.
Горелка с кнопкой— подача защитного газа происходит после нажатия кнопки горелки.

Интеллектуальная система охлаждения

Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.

Потребляемая мощность MMA

Потребляемая мощность при максимальной нагрузке в режиме ММА.

Регулируемое время продувки газом до сварки MIG

Используется до начала сварки для удаления остаточного воздуха в сварочной горелке и для исключения образования дефектов в начале сварочного процесса.

Количество ячеек памяти MMA

Ячейки для сохранениями установленных режимов сварки.

Способ возбуждения дуги

Высокочастотный— образование сварочной дуги с помощью высоковольтного напряжения без касания электродом свариваемой поверхности.
Касанием— образование сварочной дуги путем касания электрода о поверхность свариваемого материала.

Интеллектуальная система охлаждения горелки

Система при которой кулер включается по сигналу от сварочного аппарата и происходит охлаждение горелки.

Потребляемая мощность TIG

Потребляемая мощность при максимальной нагрузке в режиме TIG.

Регулируемое время продувки газом после сварки MIG

Используется для защиты окончания сварочного шва от воздействия окружающей среды.

Воздушно-дуговая строжка

Снятие части металла с поверхности заготовки при помощи графитового электрода и подачи в область строжки сжатого воздуха. Это снятие полосы на поверхности детали, создание канавки,  удаление дефектного шва. Используется в металлургии и при ремонте сварных конструкций.

Меню пользователя

Позволяет настроить дополнительные параметры сварки.

Сварочный ток MIG

Диапазон регулирования сварочного тока в режиме МIG.

Дожигание сварочной проволоки

Регулирует вылет проволоки относительно сварочного наконечника после окончания сварочного процесса.

Память последнего режима сварки

Сохранение параметров сварки после выключения аппарата.

Сварочный ток MMA

Диапазон регулирования сварочного тока в режиме ММА.

Заварка кратера

Функция регулирования тока и напряжения дуги для получения качественного окончания или исключение образования дефекта сварного шва.

Розетка 36 В

Используется для подключения подогревателя газа.

Сварочный ток TIG

Диапазон регулирования сварочного тока в режиме TIG.

Подающий механизм

Тип подающего механизма:

• Выносной— механизм подачи проволоки как отдельное устройство
• Встроенный— механизм подачи проволоки установлен в аппарате

Рабочее напряжение MIG

Напряжение на сварочной дуге в зависимости от тока сварки MIG.

Плавный старт

Плавная подача проволоки в начале сварочного процесса.

Подключение блока охлаждения

Возможность подключения кулера для охлаждения сварочной горелки.

Рабочее напряжение ММА

Напряжение на сварочной дуге при сварке в зависимости от тока сварки ММА.

Программы MIG сварки

Готовые программы сварки с предустановленными значениями.

Подключение горелки типа Spool Gun

Горелка имеет встроенный механизм подачи сварочной проволоки и предназначена для полуавтоматической сварки в среде защитных газов углеродистой, нержавеющей, алюминиевой и порошковой самозащитой сварочной проволокой.

Рабочее напряжение TIG

Напряжение на сварочной дуге при сварке в зависимости от тока сварки TIG.

Количество ячеек памяти MIG

Ячейки для сохранения установленных режимов сварки.

Удлинение соединительных кабелей

Удлинение сварочных кабелей от аппарата к выносному механизму подачи проволоки.

Напряжение холостого хода MIG

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MIG.

Заполнение импульса MIG/MAG D Pulse

Отношение длительности пикового тока к базовому за один период.

Подключение беспроводных устройств

Возможность подключения беспроводных дистанционных устройств управления: пультов или педалей.

Напряжение холостого хода MMA (VRD)

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA с включенной функцией снижения напряжения холостого хода до безопасного уровня.

Частота импульса MIG/MAG D Pulse

Частота смены двух токов за один период.

Установка тележки

Совместимость оборудования и сварочной тележки.

Напряжение холостого хода TIG

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме TIG.

Полная циклограмма MIG

Позволяет производить регулировку каждого параметра сварки.

Сброс к заводским настройкам

Возможность сброса настроек к заводским.

SMART GAS

Интеллектуальная экономия газа, которая автоматически регулирует время продувки газом после сварки в зависимости от настроек оборудования и делает сварку экономически выгоднее.

ПН (40°C)

Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.

Сварочный ток при ПН 100% MIG

Максимальное значение сварочного тока МIG для непрерывной работы оборудования.

Сварочный ток при ПН 100% MMA

Максимальное значение сварочного тока ММА для непрерывной работы оборудования.

Сварочный ток при ПН 100% TIG

Максимальное значение сварочного тока TIG для непрерывной работы оборудования.

Диаметр сварочной проволоки MIG

Поддерживаемые диаметры сварочной проволоки для МIG.

Диаметр электрода MMA

Подходящие диаметры плавящихся электродов для ММА сварки.

Диаметр электрода TIG

Подходящие диаметры неплавящихся электродов для TIG сварки.

Скорость подачи проволоки

Диапазон регулирования скорости подачи проволоки.

Количество роликов

Количество роликов установленных в механизме подачи сварочной проволоки.

Максимальная масса катушки

Максимальный масса, которую выдерживает катушкодержатель аппарата.

Количество ячеек памяти программ сварки

Ячейки для сохранения установленных режимов сварки.
