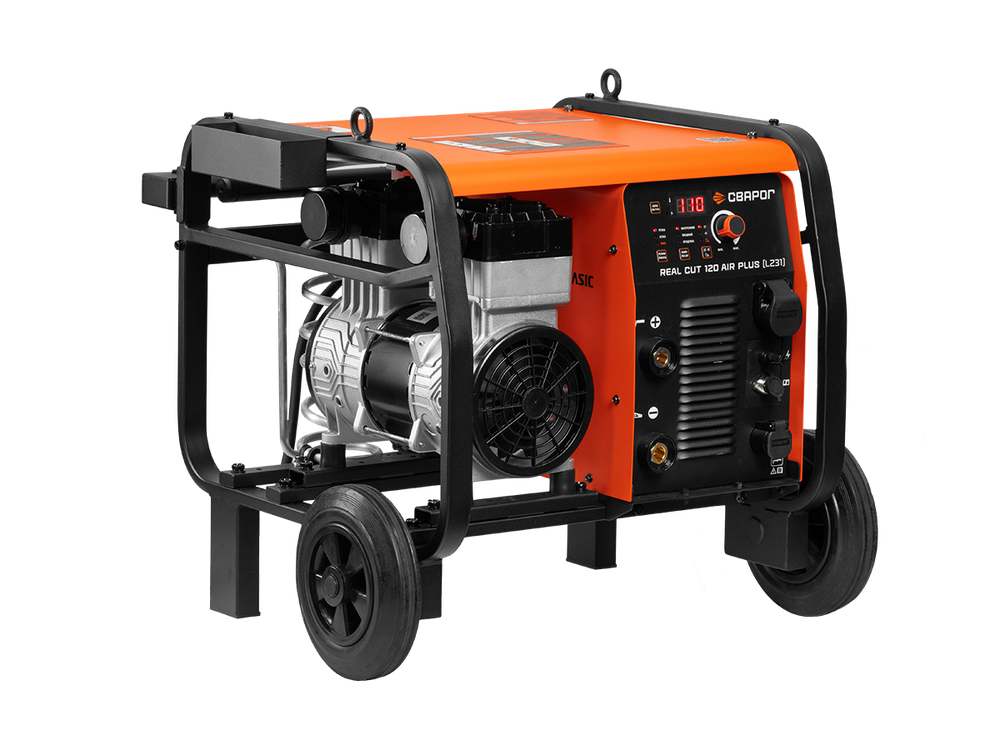

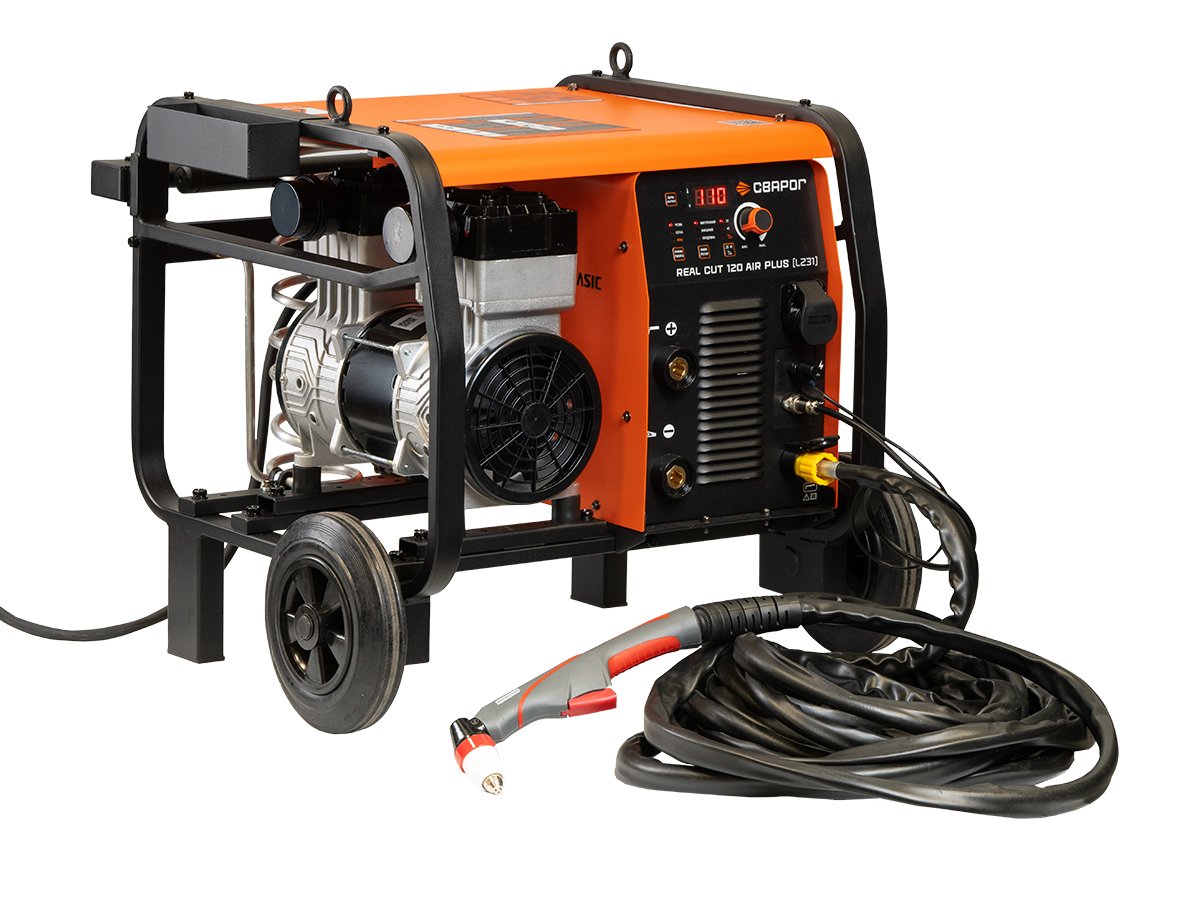

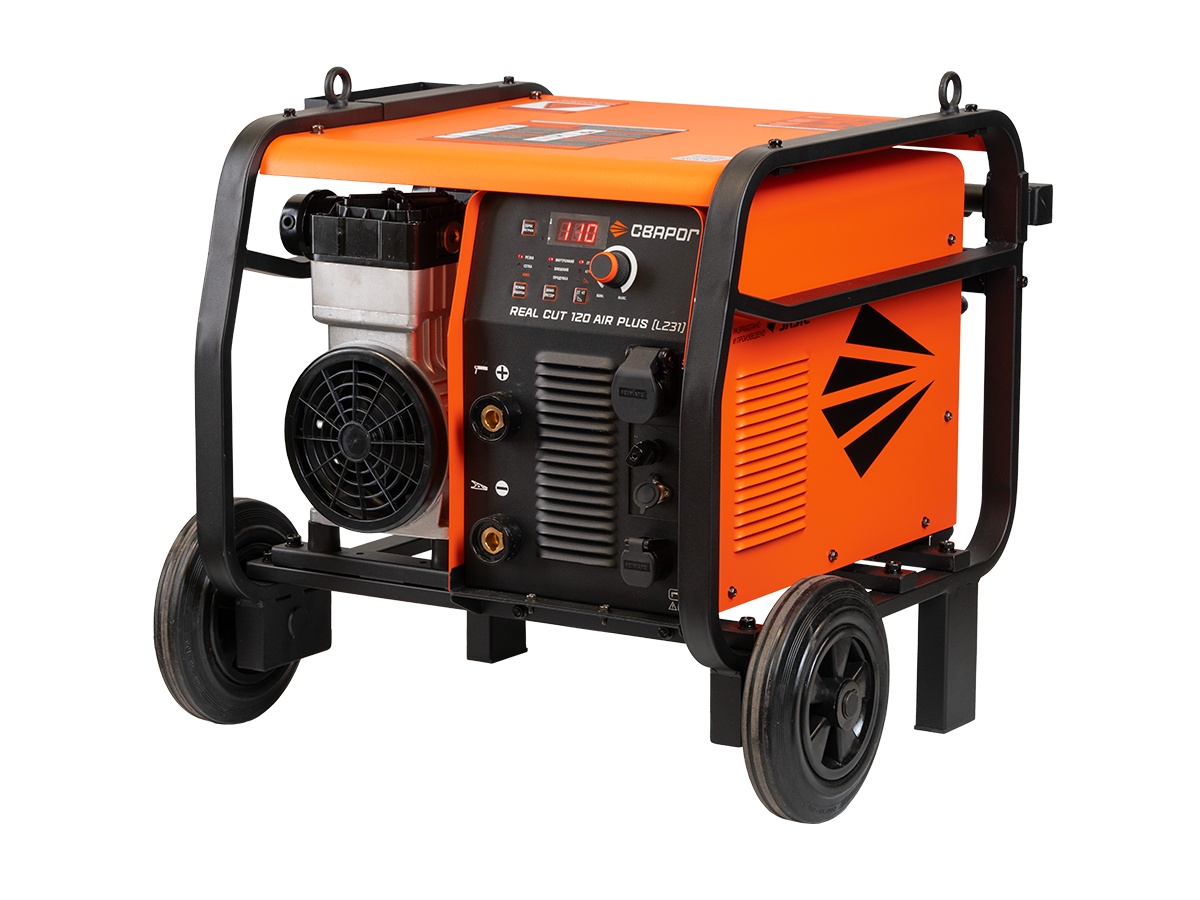

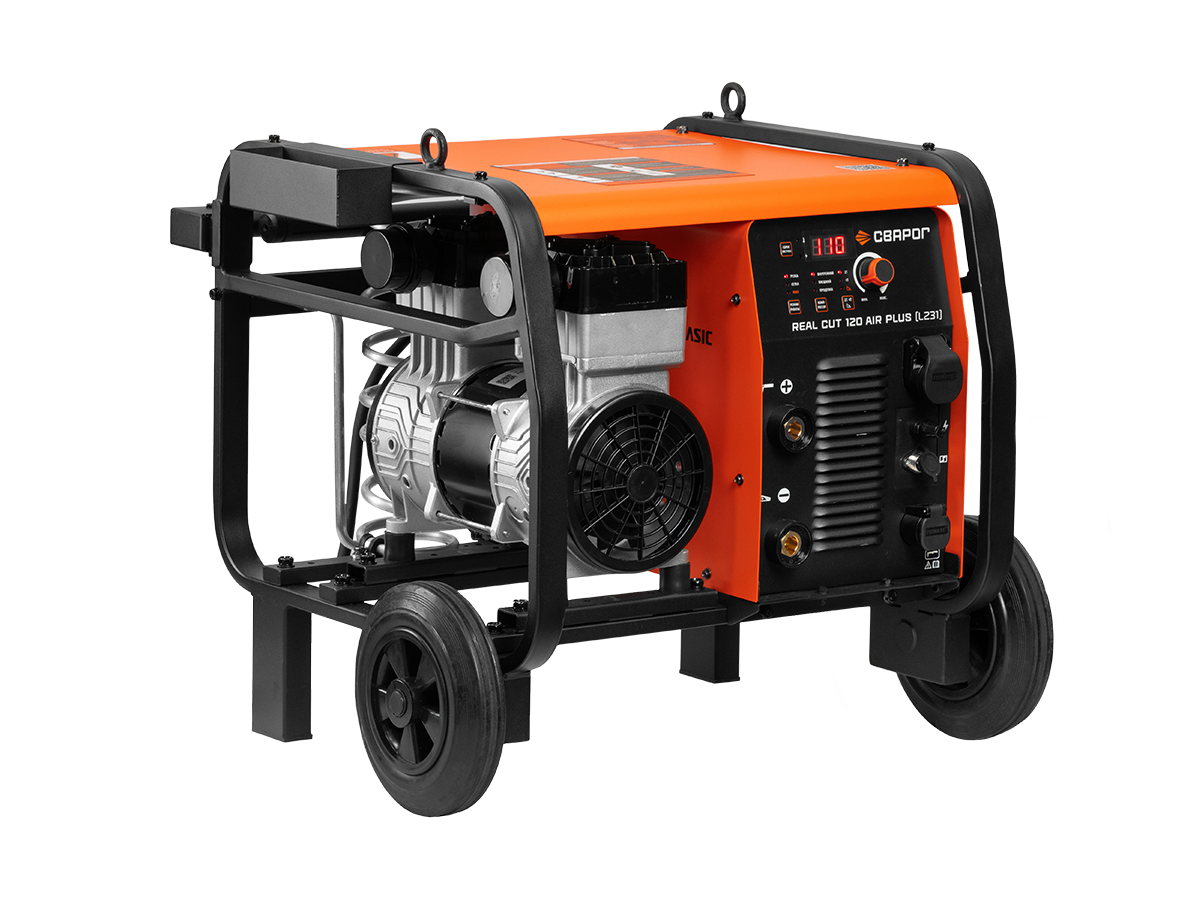

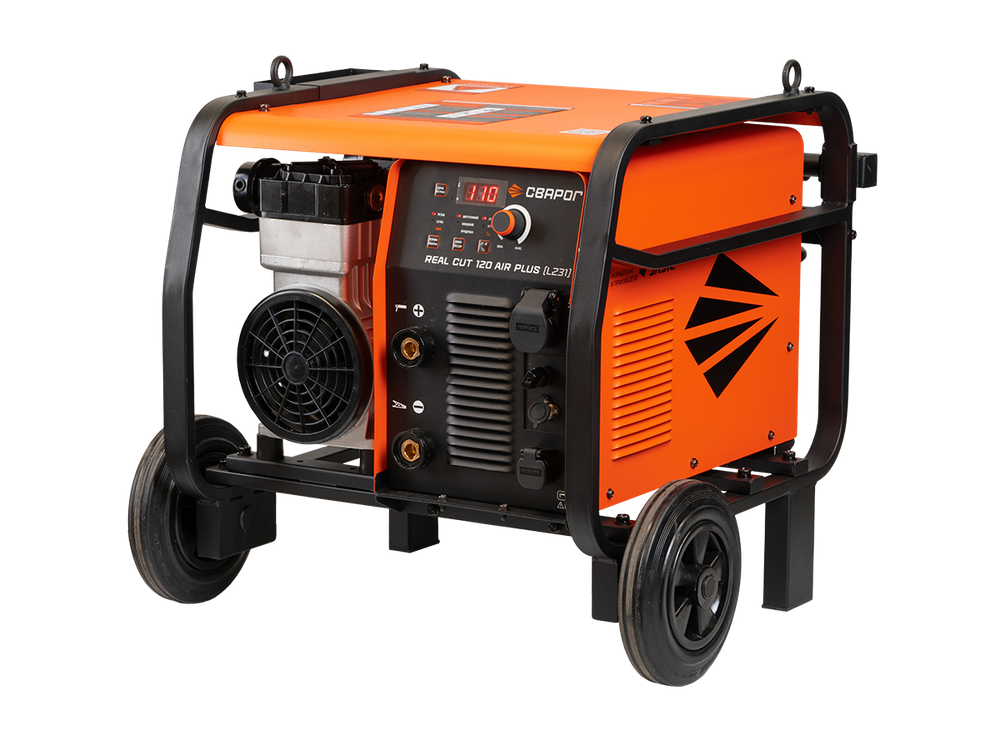

Установка воздушно-плазменной резки Сварог REAL CUT 120 AIR PLUS (L231)

2 в 1: сварка и резка в одном аппарате

Отличительные особенности REAL CUT 120 AIR PLUS (L231)

• Встроенный безмасляный двухпоршневой компрессор для эффективных работ по резке
• Режим сварки ММА для работы  с электродами до 6 мм
• Повышенная прочность и проходимость инвертора для работы в производственных условиях
• Возможность выбора компрессора внешнего или внутреннего
• Уникальная конструкция аппарата
• Воздушно-плазменная резка и ручная дуговая сварка MMA

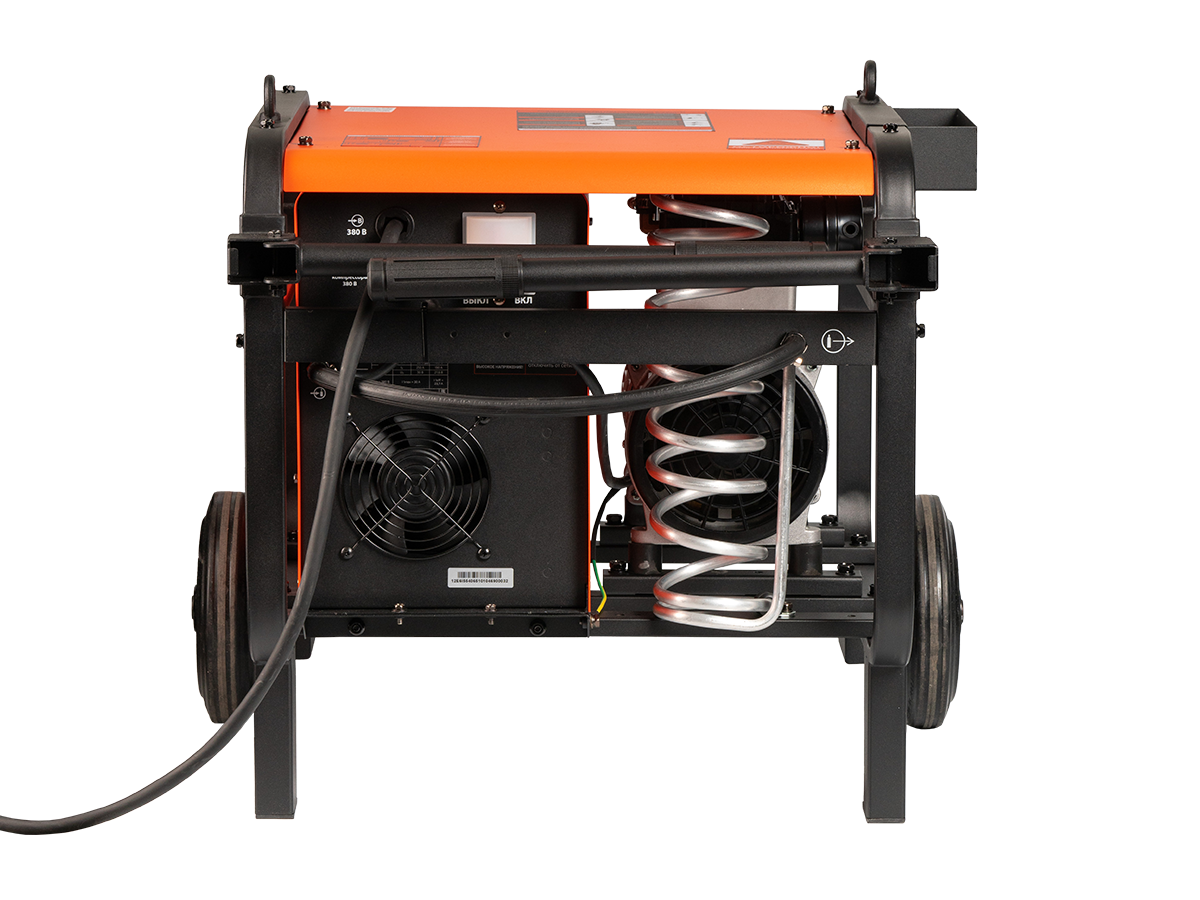

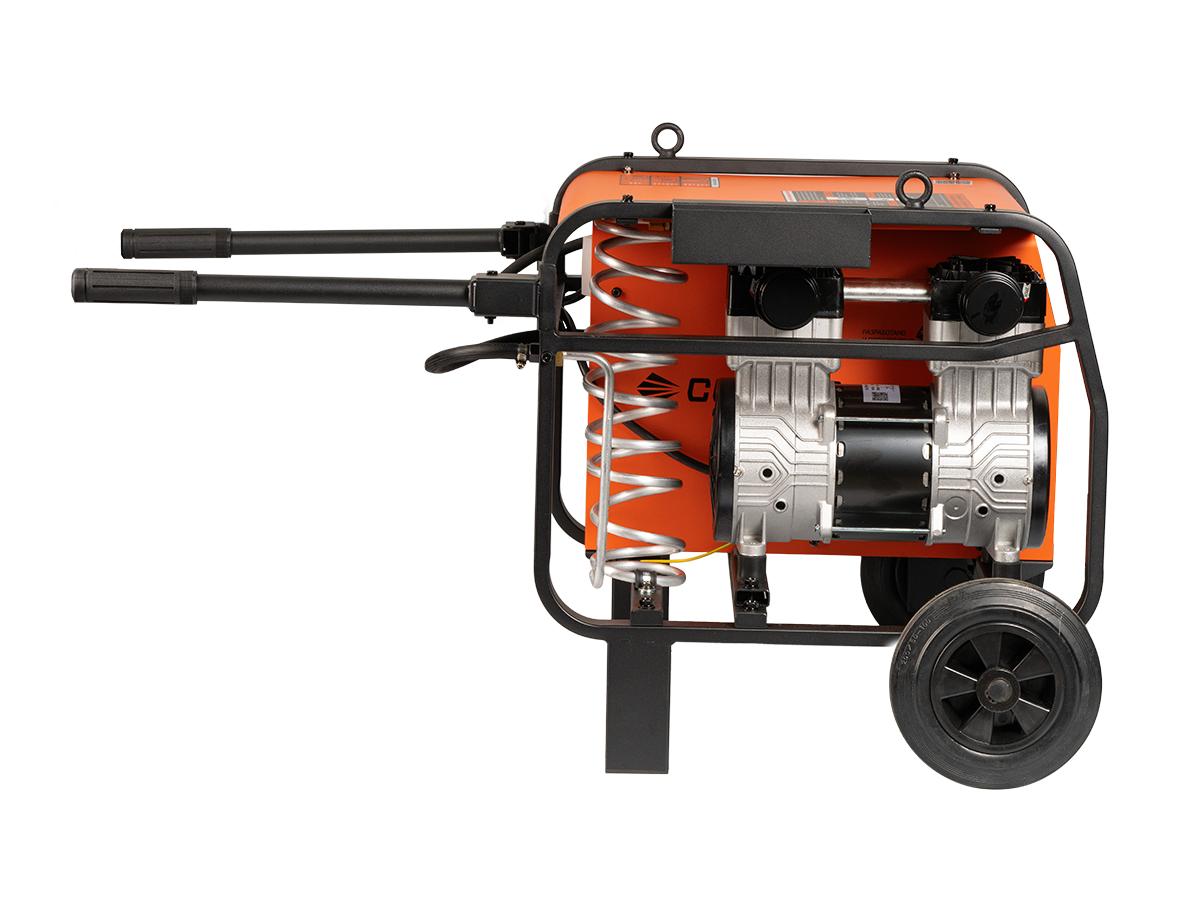

• Увеличенный срок эксплуатации плазмотрона благодаря встроенному спиральному охладителю воздуха
• Рама оснащена складными ручками для удобной транспортировки аппарата, а благодаря колесам большого диаметра аппарат можно перемещать даже по пересеченной местности

В комплекте поставки  REAL CUT 120 AIR PLUS (L231) предусмотрен плазменный резак P80 на 10 метров

Функциональные особенности REAL CUT 120 AIR PLUS (L231)

• Режим сварки ММА с регулируемыми Arc Force, HotStar и Antistick для ММА сварки
• Режим работы плазмотрона 2т/4т
• Возможность работы от внешнего компрессора
• Режим резки сетки
• Возможность включения встроенного компрессора для продувки либо подключения к пневмо -инструменту с производительностью до 150 л/мин.
• Дежурная дуга плазмотрона
• Сброс настроек к заводским параметрам

Высокая производительность:

•  Благодаря номиналу тока 110 А REAL CUT 120 AIR PLUS может резать сталь до 40 мм. При толщинах до 25 мм аппарат может осуществлять резку непрерывно
• За счет высокой плотности и скорости плазменного потока тепловое воздействие дуги на зону реза металла максимально, а энергия дуги используется эффективно. В результате получается ровный рез практически без шлака.

Конструктивные особенности REAL CUT 120 AIR PLUS (L231)

• Повышенная пылезащищенность, благодаря раздельному исполнению силовой части плат управления и отсека со встроенным компрессором, а также установке защитных резиновых кожухов на соединительных проводах.. Силовая часть помещена в специальный короб, который защищает ее от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
• Платы управления покрыты слоем защитного лака, продлевающим срок эксплуатации.
• Раздельная компоновка плат позволяет легко обслуживать и производить диагностику оборудования.

• Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Эта функция особенно востребована, когда работы производятся в небольших помещениях, или, если в местах проведения работ есть металлические стены.
• Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума.
• Фильтр—регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки
• Входной диодный мост установлен на алюминиевой пластине, что улучшает теплоотвод

Для разъемов подключения плазменного резака предусмотрена защита от попадания в них пыли и влаги

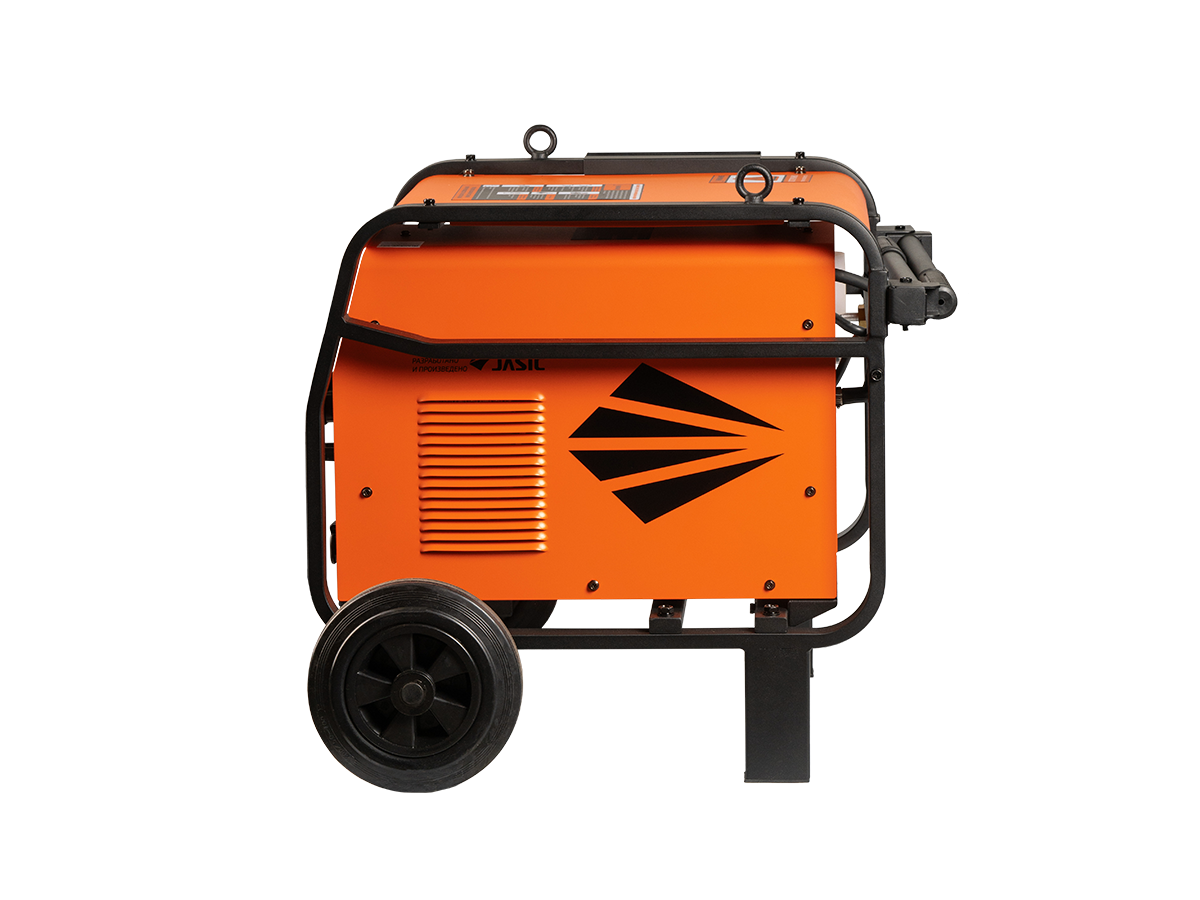

• Аппарат и компрессор помещены в стальную раму, которая защищает от случайных боковых ударов
• Стальной козырёк предотвращает возникновение случайных повреждений в результате падения строительного мусора

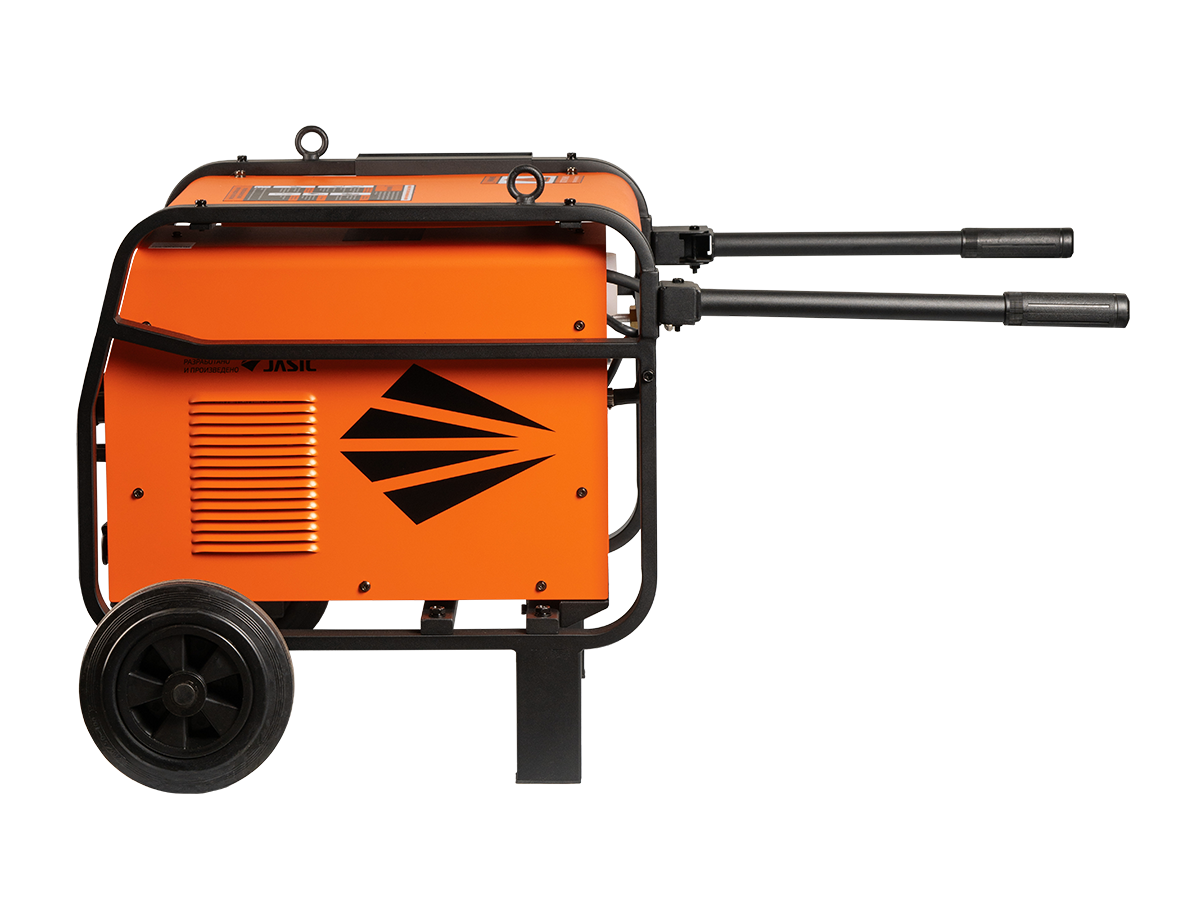

• Рама оснащена складными ручками для удобной транспортировки аппарата
• Колеса большого диаметра обеспечивают высокую манёвренность  в производственных условиях

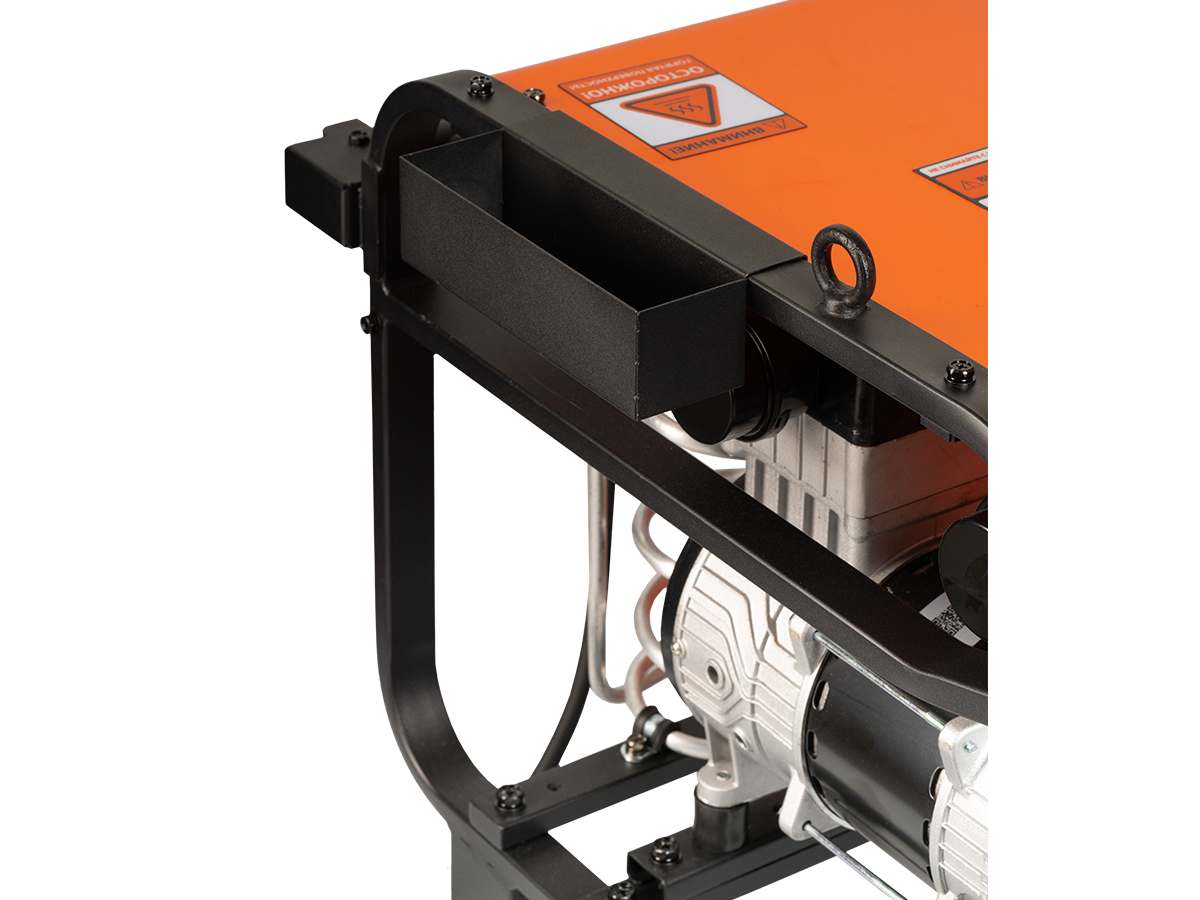

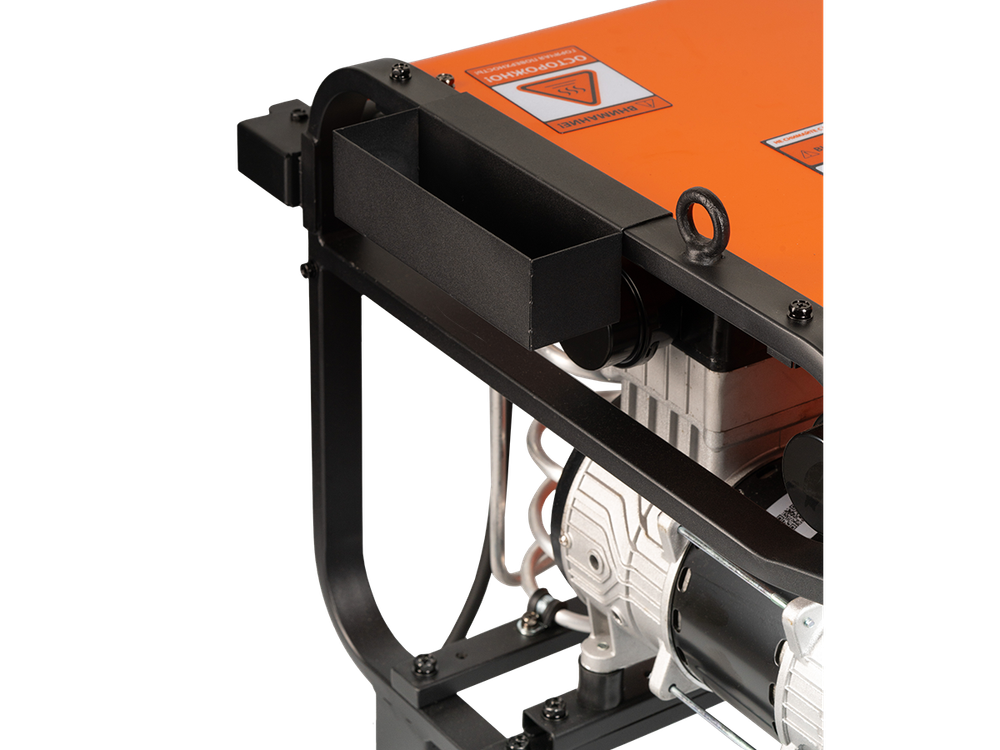

• Предусмотрен отсек для хранения расходных материалов плазмотрона и других мелочей
• Рым-болты для транспортировки

Управление осуществляется с помощью процессора, который оптимизирует алгоритм его работы. За счет этого улучшен процесс поджига, стабильность и плотность плазменной дуги

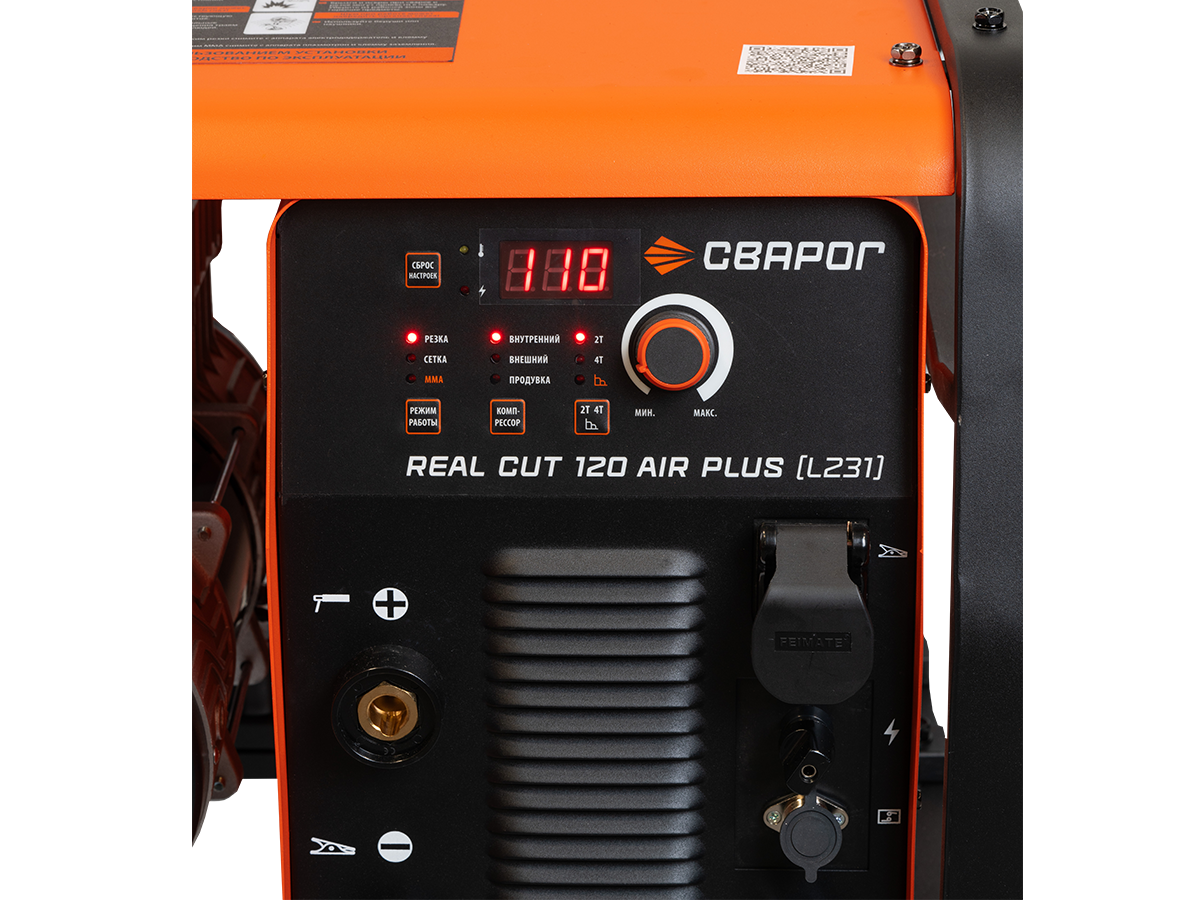

     1. Сброс к заводским настройкам.

    2. 3.4.— Индикаторы сети, перегрева, силы тока

    5. Настройки параметров осуществляются бесступенчато с помощью удобного прорезиненного регулятора

    6. / 7. / 8.  Индикаторы режимов плазматрона 2Т/4Т , Arc Force в режиме ММА , загорается при переключении в режим

    9  Кнопка выбора режимов

    10./ 11. Индикатор выбора внутреннего/внешнего компрессора

    12. Индикатор работы компрессора

    13. Кнопка выбора режима компрессора: главной особенностью REAL CUT 90 Air Plus является наличие встроенного  компрессора и возможность работы с аппаратом от внешнего компрессора

    14.  / 15. / 16 Индикатор режима «Резка» /«Сетка» /Индикатор режима ММА

    17. Кнопка выборов режимов резки

 REAL CUT 120 AIR PLUS (L231) имеет встроенный компрессор, а также возможность подключения внешнего компрессора

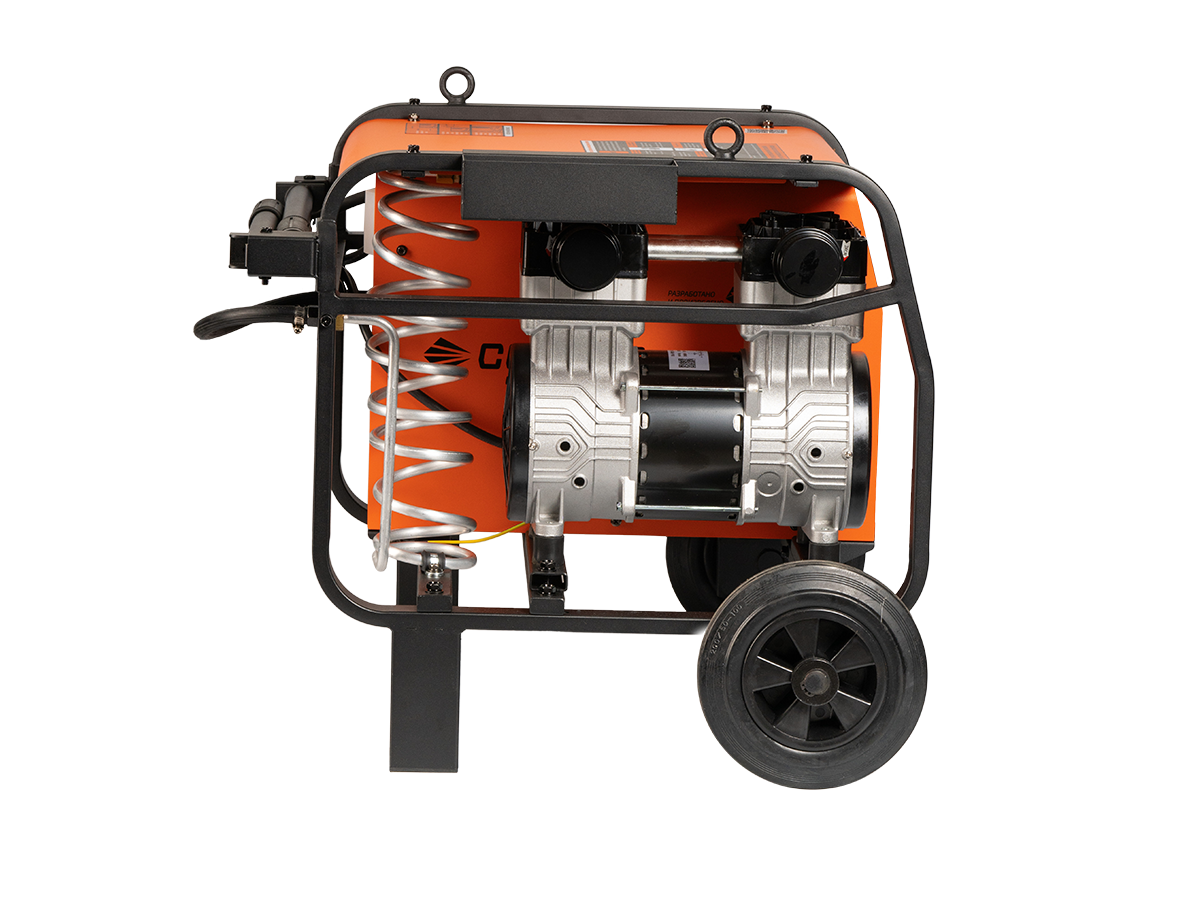

В REAL CUT 120 AIR PLUS (L231)  установлен безмасляный двухпоршневой компрессор:

• Отсутствие масла упрощает обслуживание и снижает уровень затрат
• Минимальное обслуживание: замена фильтров без разбора корпуса аппарата
• Отсутствие ресивера исключает образование конденсата, что продлевает срок службы расходных частей плазмотрона и улучшает качество реза, сохраняет чистоту внутренней газовой магистрали аппарата и шлейфа плазмотрона
• Обеспечивает постоянное давление на выходе, что позволяет поддерживать постоянную температуру плазменной дуги, охлаждение головки плазмотрона.
• Низкий уровень шума

• Для интенсивного охлаждения, крыльчатка вентилятора охлаждения имеет увеличенный диаметр.
• Мотор компрессора -  380 В 1,5 кВт с медными обмотками мотора привода.
• Алюминиевый радиатор статора мотора, для лучшего отвода тепла
• Гильзы цилиндров увеличенной толщины позволяют производить работы длительное время без их повышенного нагрева
• Отсек с компрессором оснащен дополнительным вентилятором охлаждения, что улучшает обдув головок и увеличивает срок службы компрессора
• Реле контроля фаз и защита компрессора от неправильного вращения мотора

Область применения:

• Производство металлоконструкций
• Строительно-монтажные работы
• Машиностроение и мостостроение
• Частные мастерские, кузнечное производство
• Автосервисы, тюнинговые атель

Комплект поставки:

• Инверторный аппарат для воздушно–плазменной резки — 1 шт.

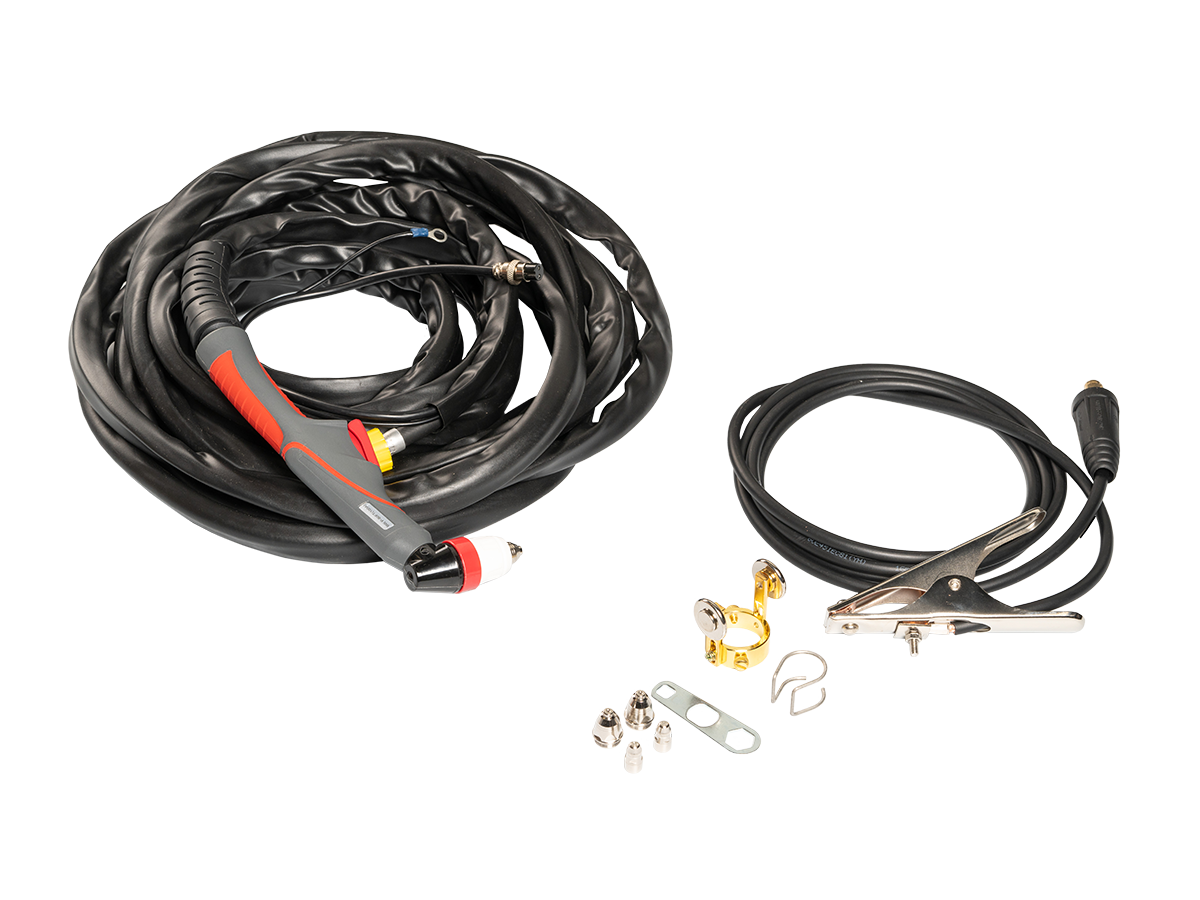

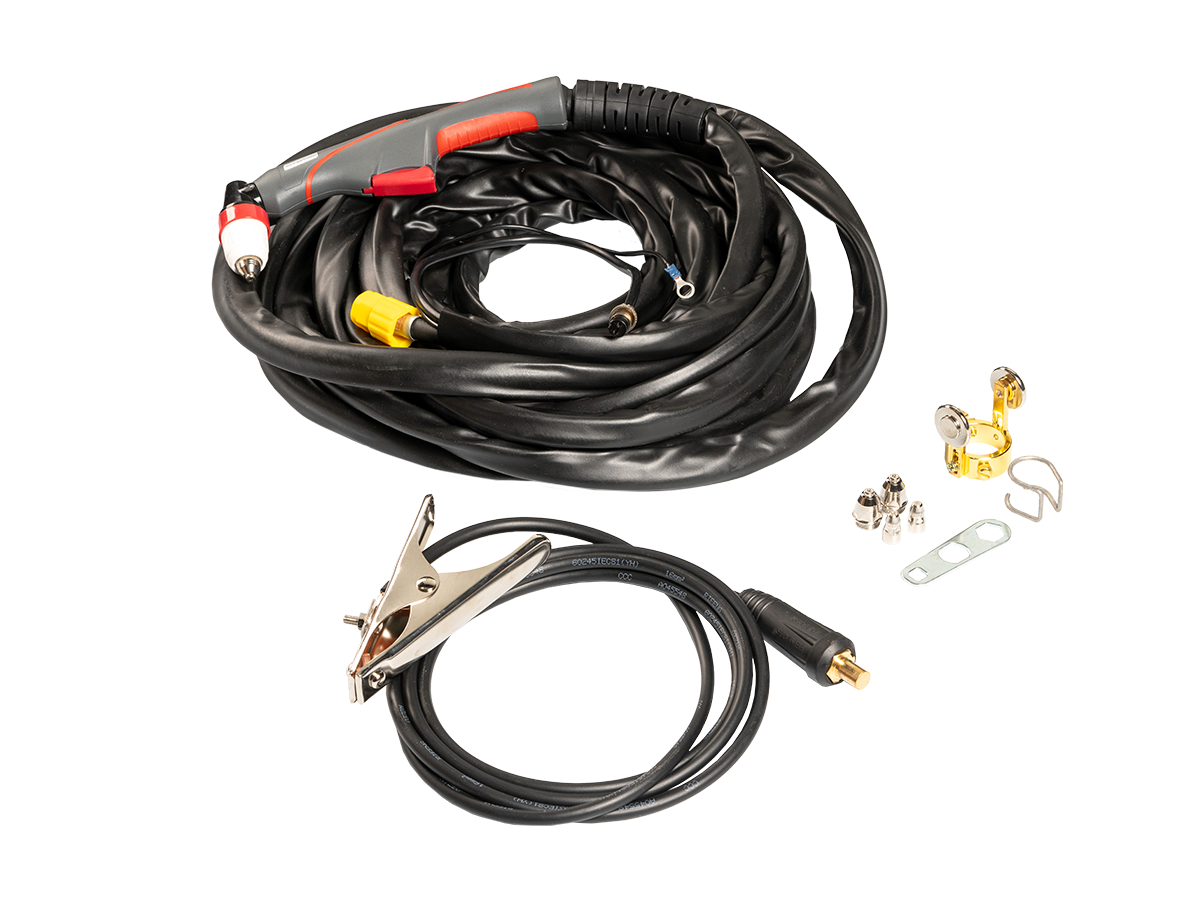

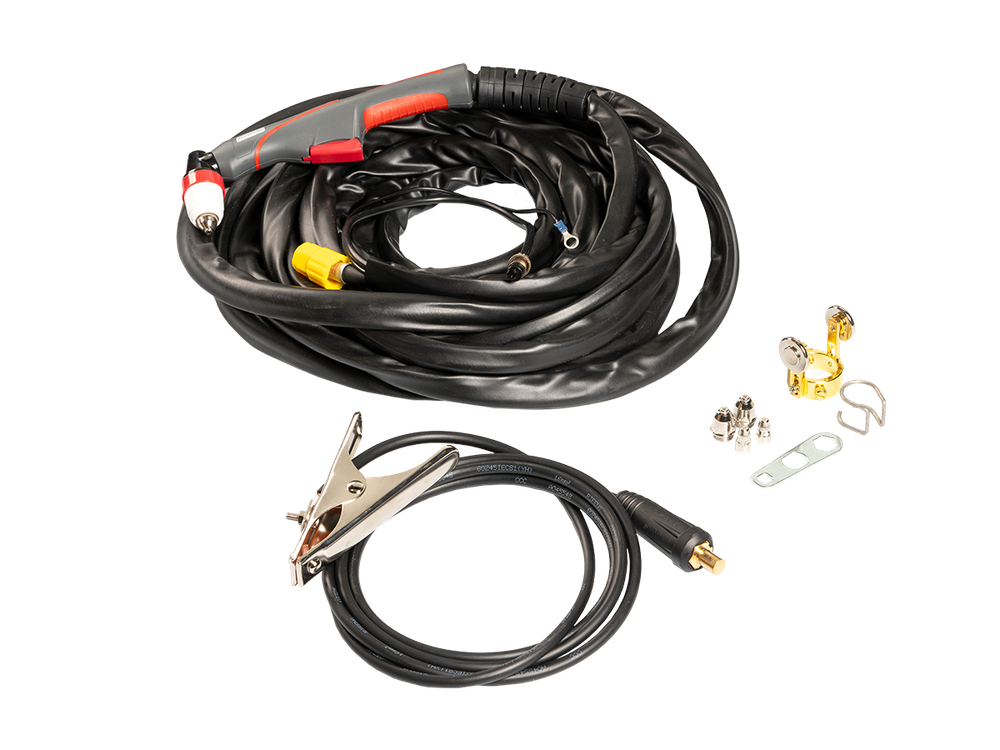

• Плазменный резак P80 в сборе,10 м — 1 шт.
• Клемма заземления в сборе 200 А, 3 м — 1 шт.
• Комплект ЗИП — 1 шт.
• Руководство по эксплуатации и паспорт — 1 шт
