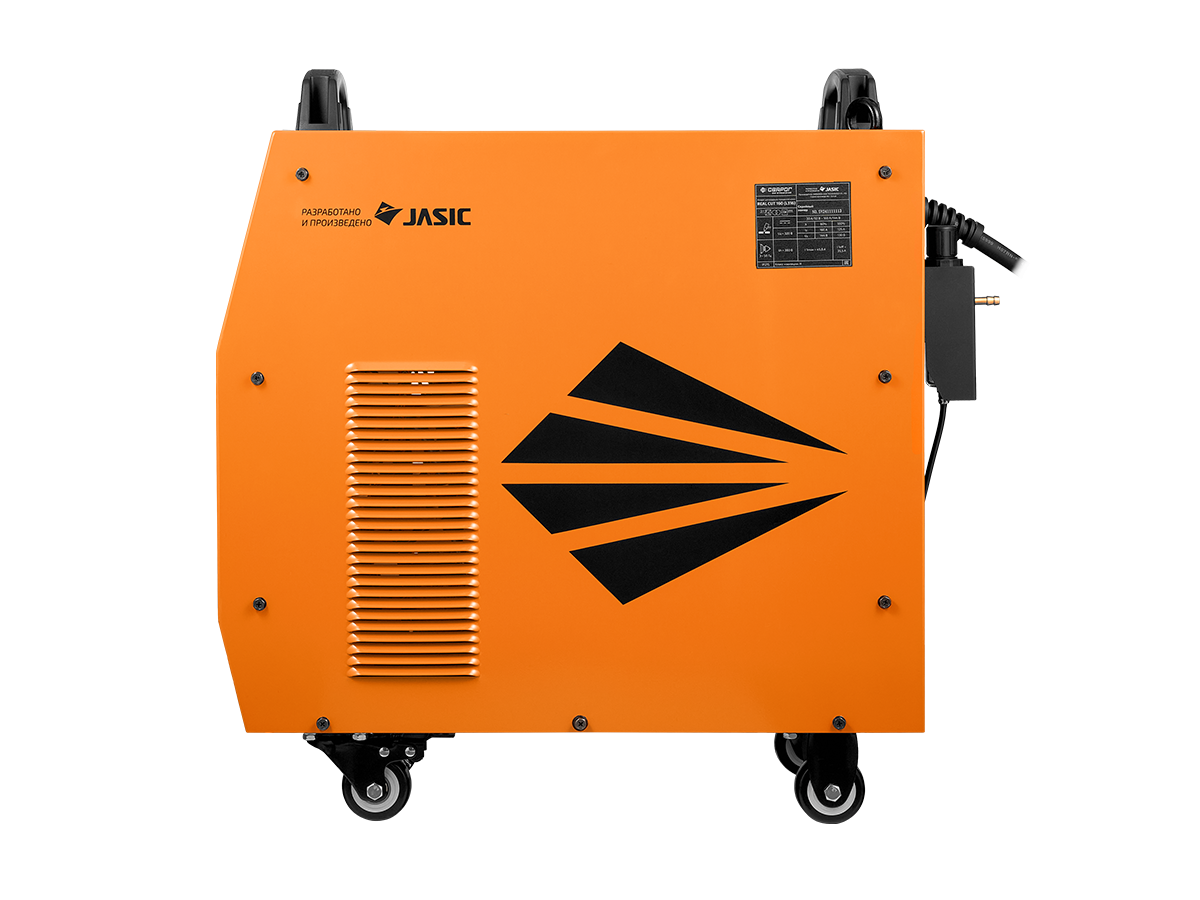

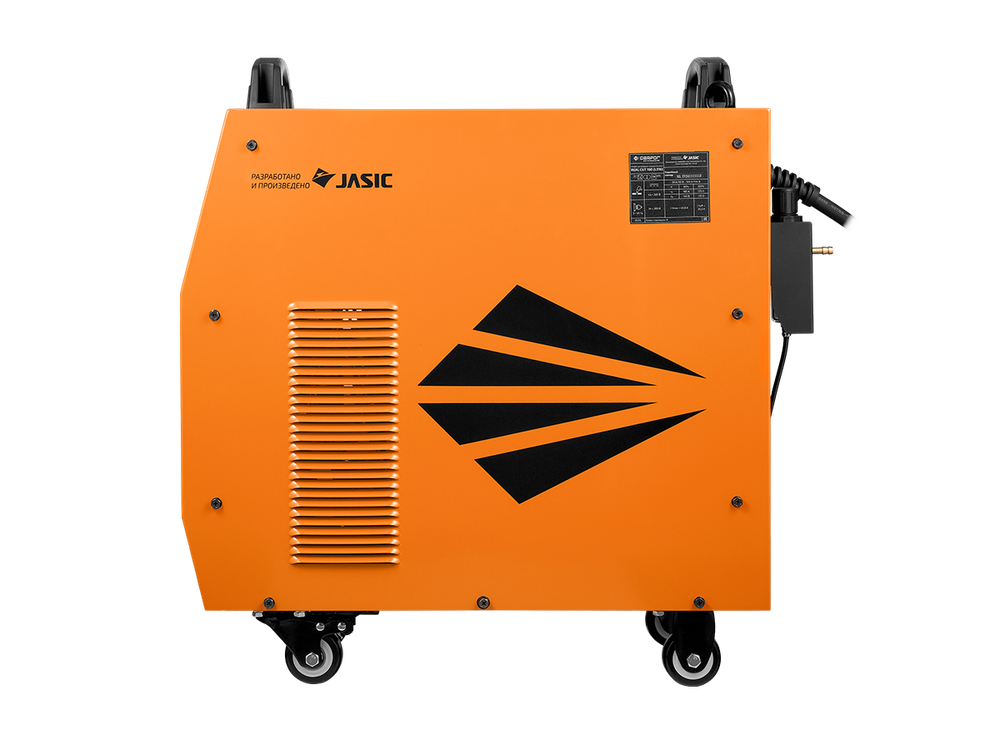

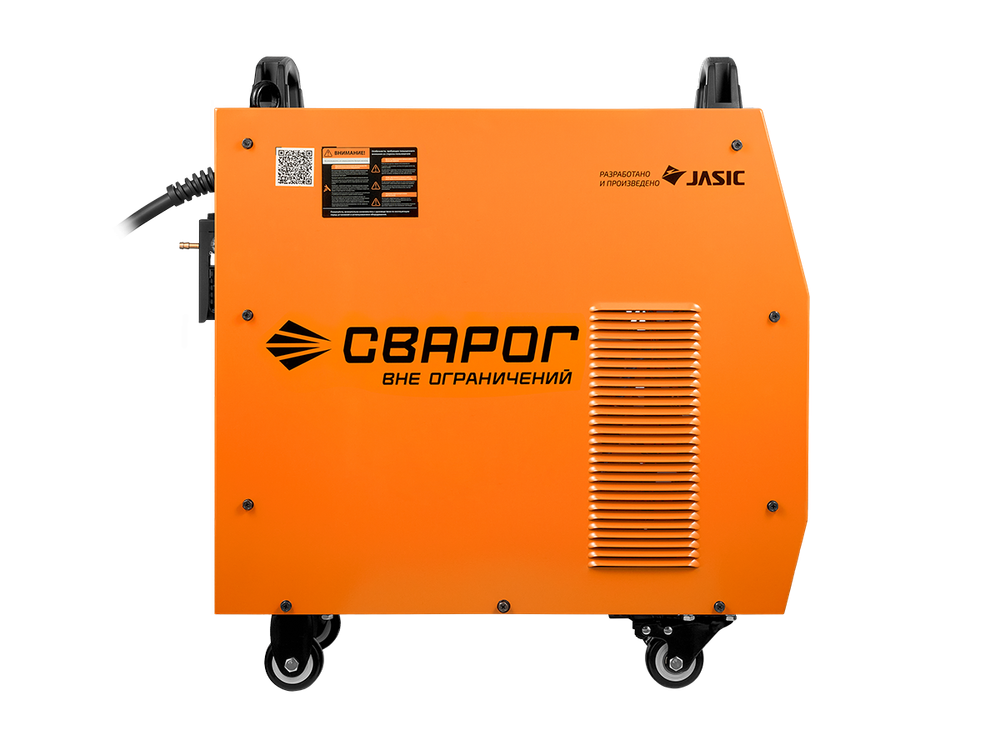

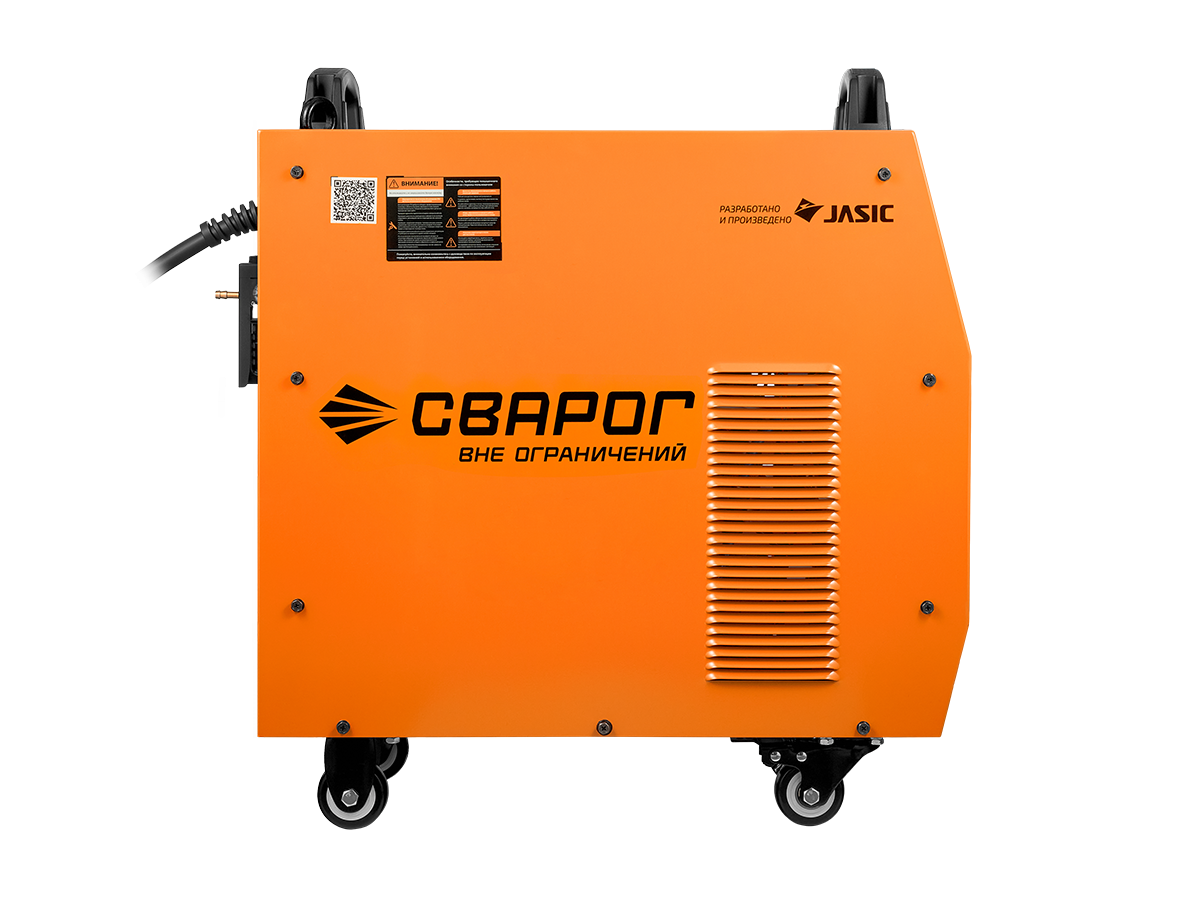

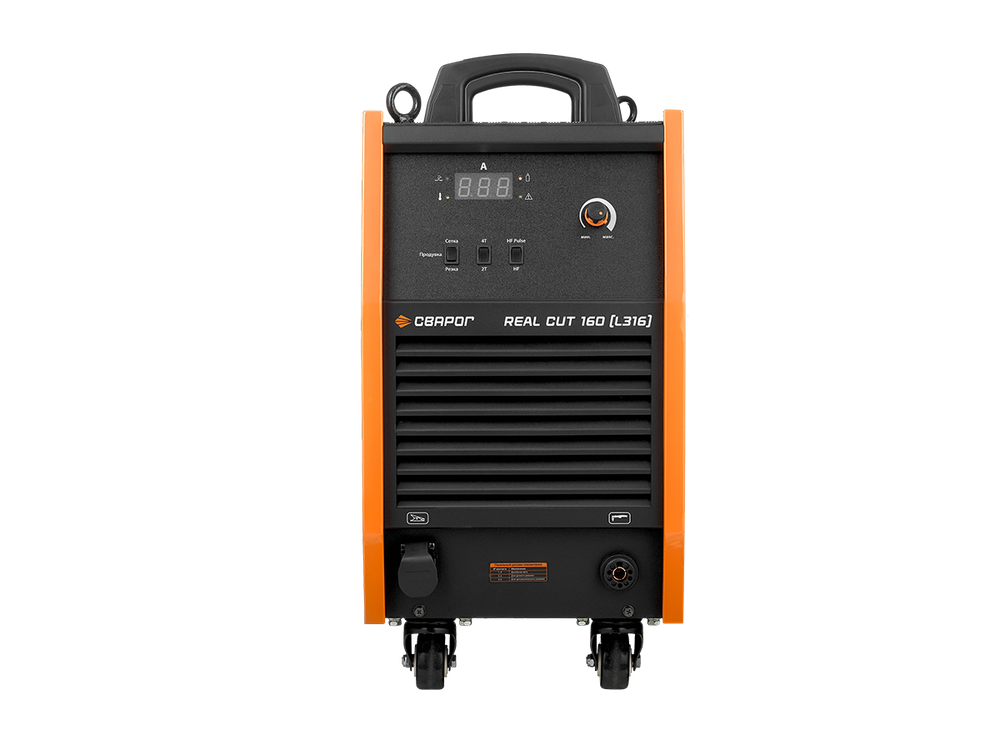

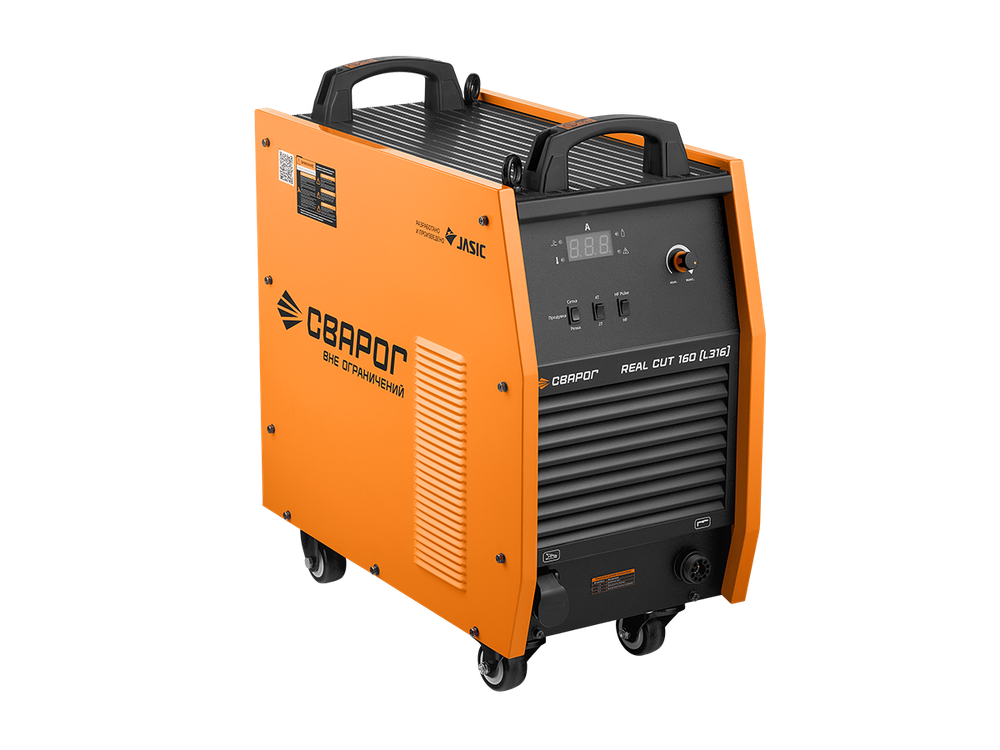

Установка воздушно-плазменной резки Сварог REAL CUT 160 (L316)

Отличительные особенности REAL CUT 160 (L316):

Управление аппаратом осуществляется с помощью промышленного процессора, что позволяет:

• Увеличить толщину разрезаемого металла до 65 мм.
• Оптимизировать алгоритм работы аппарата
• Улучшить процесс плазмообразования и плотности плазменной дуги

Импульсный высокочастотный поджиг дуги Pulse HF:

•  Снижает количество помех, выделяемых осциллятором

• На 20% увеличивает срок эксплуатации расходных деталей за счет импульсной подачи высокого напряжения

• Наличие автоматической системы сброса конденсата

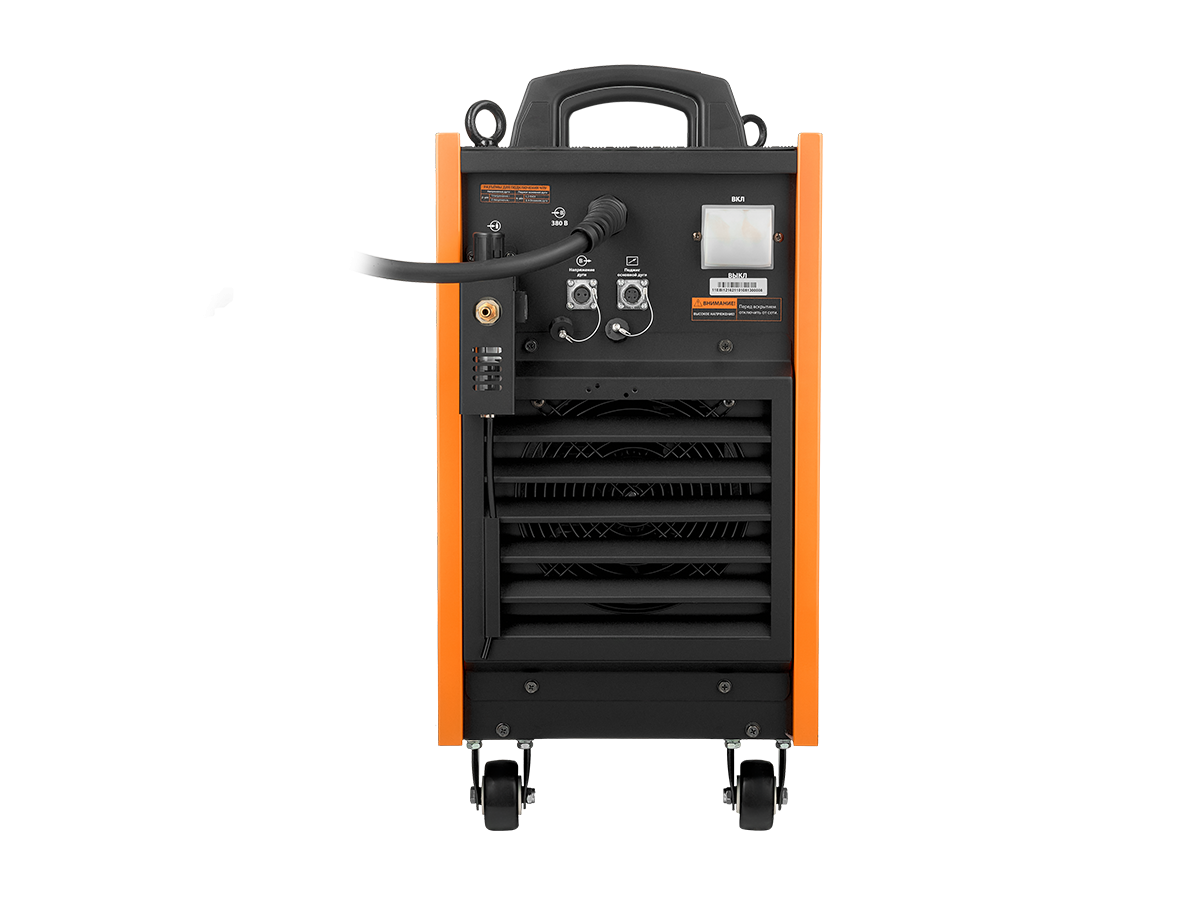

• Возможность подключения к машинам термической резки с ЧПУ — аппарат оснащен соответствующими разъемами подключения
• В комплекте — удобная таблица с режимами резки для ручного и автоматического плазматрона
• Удобную транспортировку аппарата обеспечивают транспортные колеса

Функциональные особенности REAL CUT 160 (L316):

• Высокочастотный поджиг дуги
• Импульсный высокочастотный поджиг дуги Pulse HF
• Дежурная дуга
• Режим резки сетки
• Проверка давления рабочей дуги
• Индикатор низкого давления сжатого воздуха
• Режимы 2Т и 4Т
• Безопасное подключение плазмотрона через центральный адаптер
• Защита от отсутствия фазы питающей сети, отсутствия давления сжатого воздуха, перегрева и перегрузки аппарата

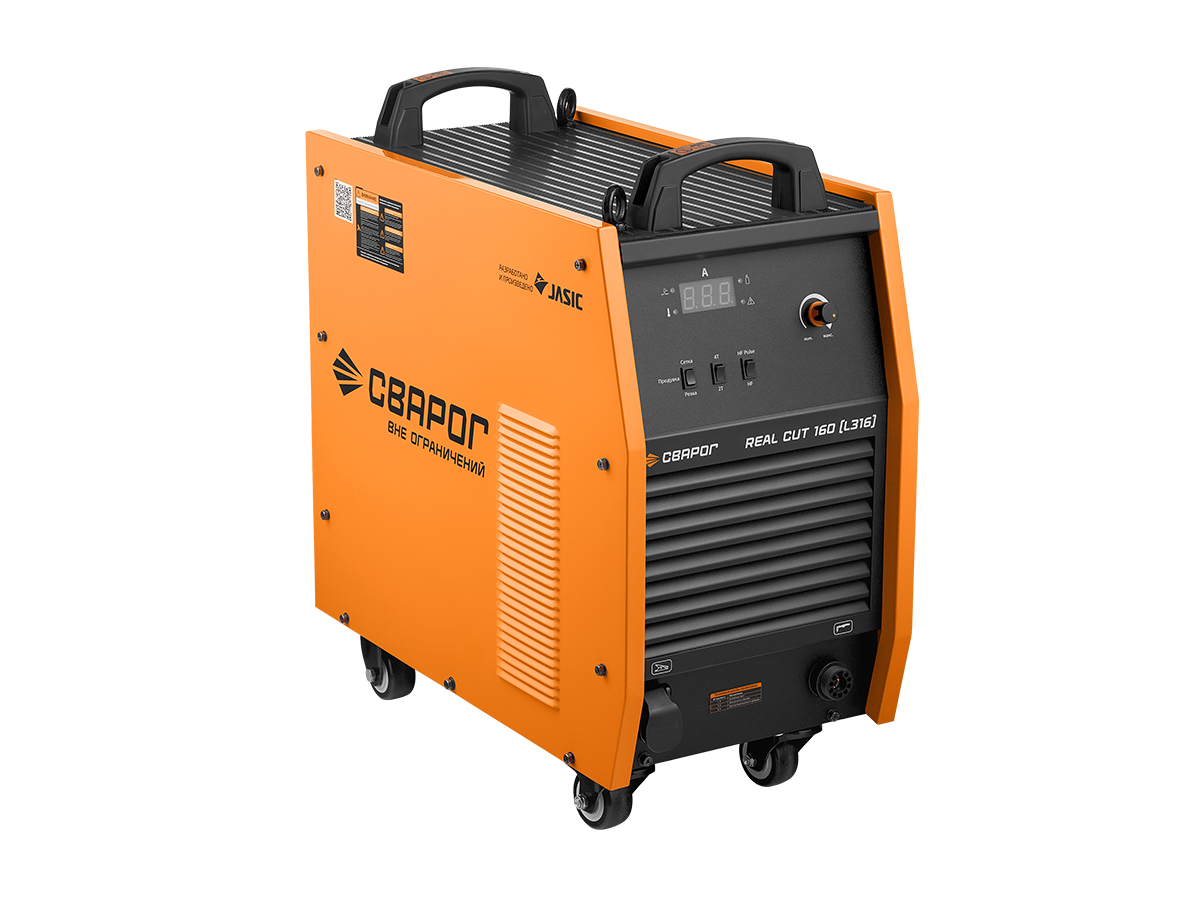

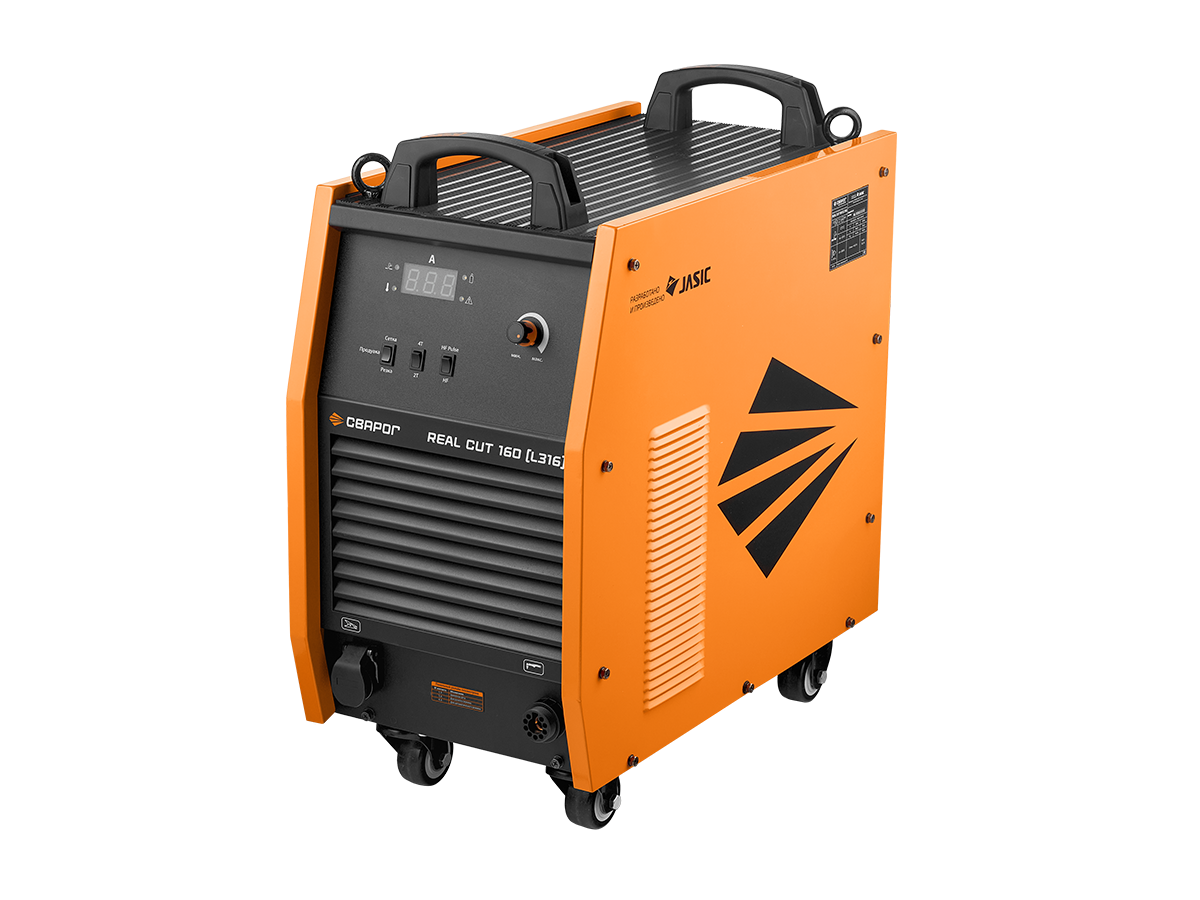

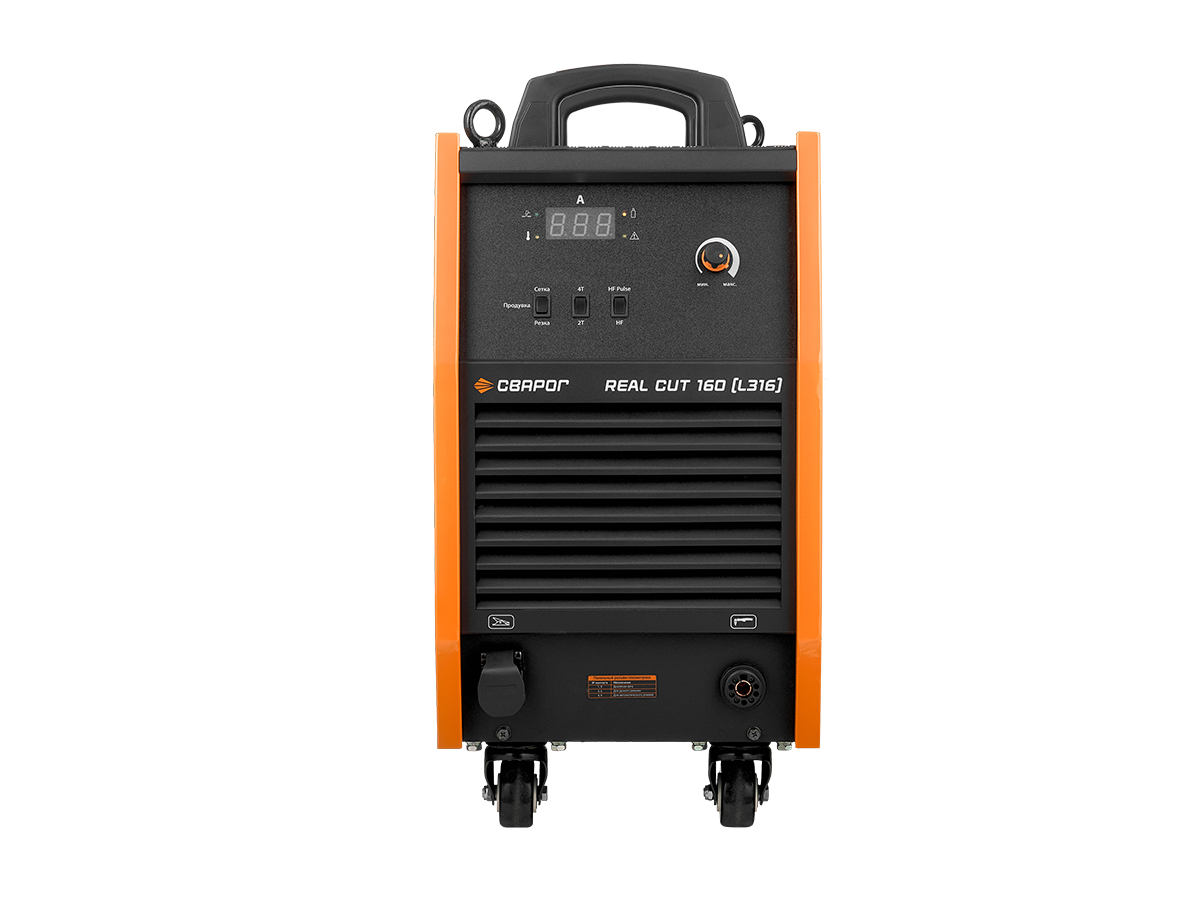

Аппарат REAL CUT 160 (L316) имеет классическую систему управления:

1. Индикатор перегрева
2. Индикатор режима резки
3. Индикатор тока резки
4. Индикатор перегрузки
5. Индикатор отсутствия воздуха
6. Регулятор тока реза

7. Тумблер переключения типов поджига дежурной дуги.
   У аппарата 2 типа поджига дежурной дуги:
   HF Pulse — высокочастотный импульсный поджиг
   HF  — высокочастотный поджиг

8. Переключение режимов:  2Т/4Т
9. Тумблер переключения режимов аппарата: проверка давления воздуха рабочей дуги, режим резки сетки , режим резки

Конструктивные особенности REAL CUT 160 (L316):

• Аппарат оснащен встроенным фильтр-регулятором давления воздуха нового поколения со степенью фильтрации 5 микрометров. Фильтр обеспечивает высокое качество сжатого воздуха
• Автоматическая система сброса конденсата с фильтра—регулятора позволяет исключить необходимый контроль за уровнем конденсата в колбе

Надежная защита внутренних деталей:

• Резиновые чехлы, установленные на проводах и силовых разъемах, снижают риск перетирания проводов о корпус аппарата, возникающий в результате воздействия вибрационных нагрузок, и обеспечивают надежную пылезащиту отсека управления
• Плата осциллятора помещена в верхнюю часть аппарата, что исключает опадание пыли на разрядник
• Максимальную защиту электронных компонентов от воздействия пыли, влаги и конденсата, который может скапливаться внутри корпуса аппарата, обеспечивает слой защитного лака, которым покрыты все платы
• Плата управления с двух сторон обработана прозрачным кремний—органическим составом, который хорошо отводит тепло и не реагирует на химическое воздействие
• Автомат включения защищен силиконовым чехлом

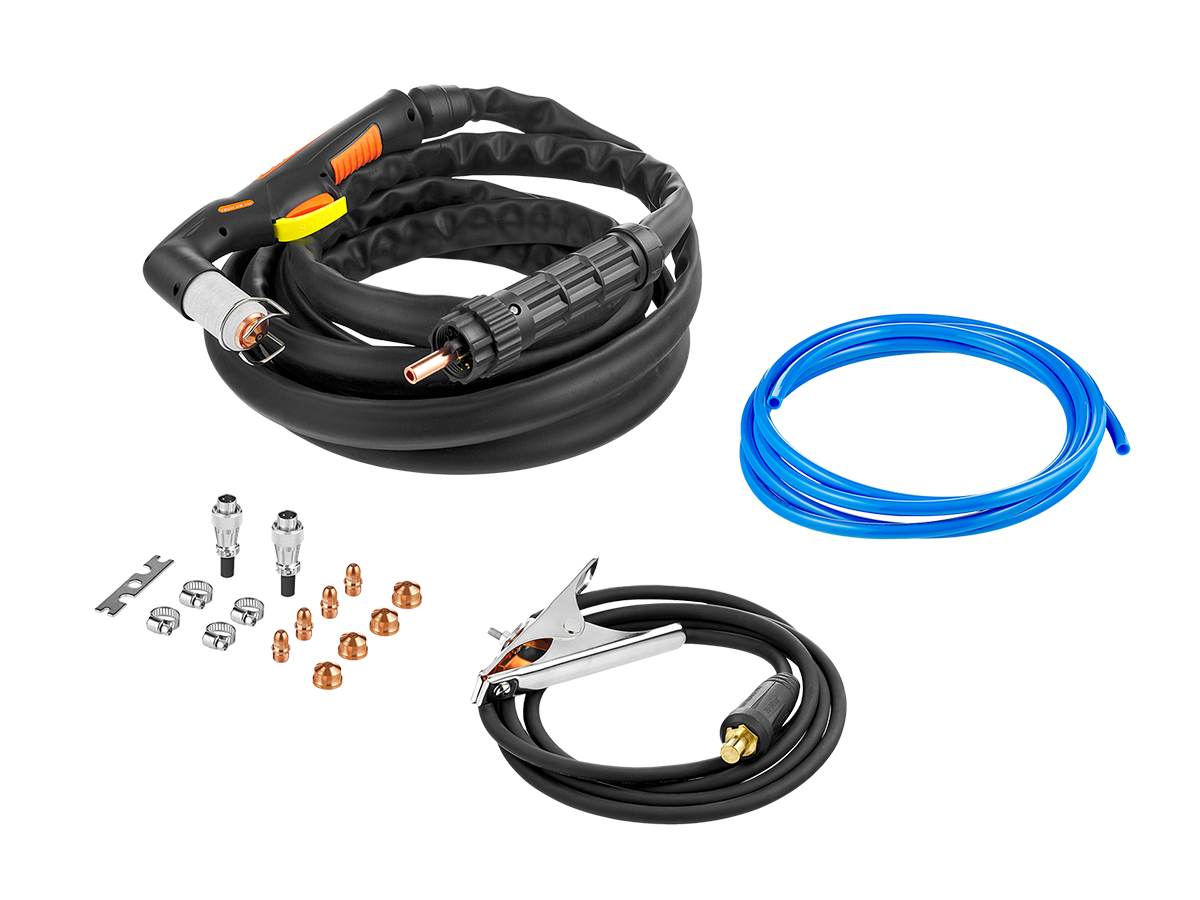

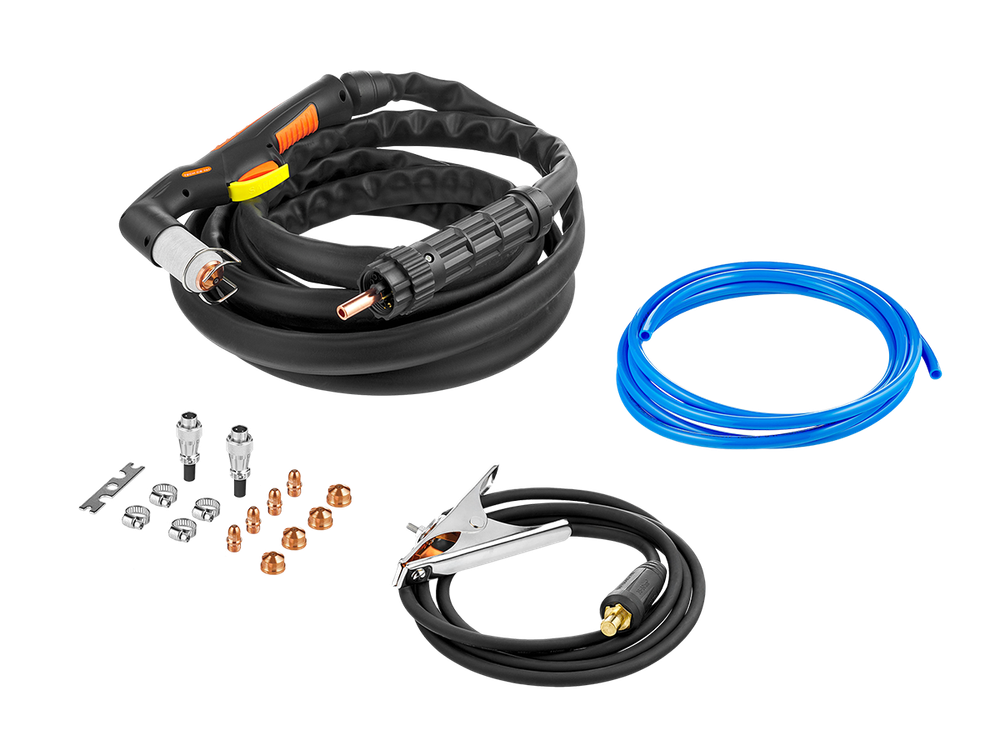

​​​​​Комплект поставки:

• Плазменный резак в сборе TECH CS 141, 6 м— 1 шт.
• Клемма заземления в сборе с кабелем, 3 м— 1 шт.
• Комплект ЗИП— 1 шт.
• Паспорт и Руководство по эксплуатации— 1 шт.

Режимы резки

Режимы работы горелки

Технические характеристики

Дополнительные функции CUT

Конструктивные решения

Базовые характеристики

Панельные соединения

Коэффициент мощности

Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.

Разъем плазмотрона

Тип разъема для подключения плазмотрона.

Antistick

Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.

Режим резки сетки

Дежурная дуга не тухнет при переносе плазмотрона с одного края металла на другой в течение 3 сек (в зависимости от модели аппарата).

Режим работы 2Т/4Т

Режим работы горелкой или резаком: двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку для сварки продолжительных швов или реза.

Напряжение питающей сети

Действующее расчетное значение напряжения питающей сети.

Регулировка давления

Возможность установки рабочего давления без образования плазменной струи.

КПД

Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.

Разъём управления для ЧПУ

Количество контактов разъёма.

Рабочий диапазон сетевого напряжения

Диапазон сетевого напряжения при котором оборудование позволяет производить работы.

Проверка давления рабочей дуги

Возможность проверки давления.

Класс изоляции

Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:

• класс B— 120 °C;
• класс F— 155 °C;
• класс H— 180 °C.

Разъем клеммы заземления

Тип разъема подключения силового кабеля.

Частота питающей сети

Количество изменений направления тока за секунду.

Проверка давления дежурной дуги

Возможность проверки давления.

Тип изготовления

Тип транзисторов

MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.

Степень защиты

Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):

• Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
• Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
• S— испытания производились при выключенном оборудовании

Подключение сжатого воздуха

Тип разъема для подключения сжатого воздуха.

Количество фаз

Количество фазных проводников подводящих электродвижущую силу  к оборудованию.

Дежурная дуга плазмотрона

Дежурная дуга позволяет производить поджиг основной дуги, без касания сопла плазмотрона о разрезаемую деталь.

Тип управления

Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.

Температура эксплуатации

Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.

Потребляемый ток

Максимальный потребляемый ток оборудованием из сети.

Цифровая индикация параметров сварки

Наличие и способ отображения сварочных параметров:

• Индикатор— отображает сварочный ток;
• Дисплей— отображает параметры сварки и активные функции;
• Дисплей LED— отображает все параметры сварки и все активные функции.

Подключение ДУ

Возможность подключения устройства дистанционного управления: пульт или педаль.

Потребляемая мощность CUT

Потребляемая мощность при максимальной нагрузке в режиме CUT.

Подключение к станкам ЧПУ

Наличие разъемов подключения на панели аппарата.

Потребляемая мощность MMA

Потребляемая мощность при максимальной нагрузке в режиме ММА.

Интеллектуальная система охлаждения

Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.

Ток реза

Диапазон регулирования тока реза в режиме СUT.

Встроенный фильтр-регулятор с манометром

Фильтр служит для регулировки давления и фильтрации сжатого воздуха.

Сварочный ток MMA

Диапазон регулирования сварочного тока в режиме ММА.

Встроенный компрессор

Наличие компрессора в аппарате.

Ток реза при ПН 100 %

Максимальное значение тока реза для непрерывной работы оборудования.

Сварочный ток при ПН 100% MMA

Максимальное значение сварочного тока ММА для непрерывной работы оборудования.

ПН (40°C)

Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.

Способ возбуждения дуги, CUT

Тип образования плазменной струи:

• Высоковольтный поджиг может оказывать помехи устройствам, которые восприимчивы к высоковольтным/высокочастотным помехам
• Оборудование с пневмоподжигом можно применять возле устройств, которые восприимчивы к высоковольтным/высокочастотным помехам, например ЧПУ

Скорость подачи сжатого воздуха

Максимальное значения воздуха необходимого для получения реза.

Номинальное давление компрессора

Давление сжатого воздуха которое должен обеспечивать компрессор.

Напряжение холостого хода CUT

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.

Напряжение холостого хода MMA

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.

Максимальная толщина разрезаемого металла

Толщина, которую может прорезать аппарат с края листа.
