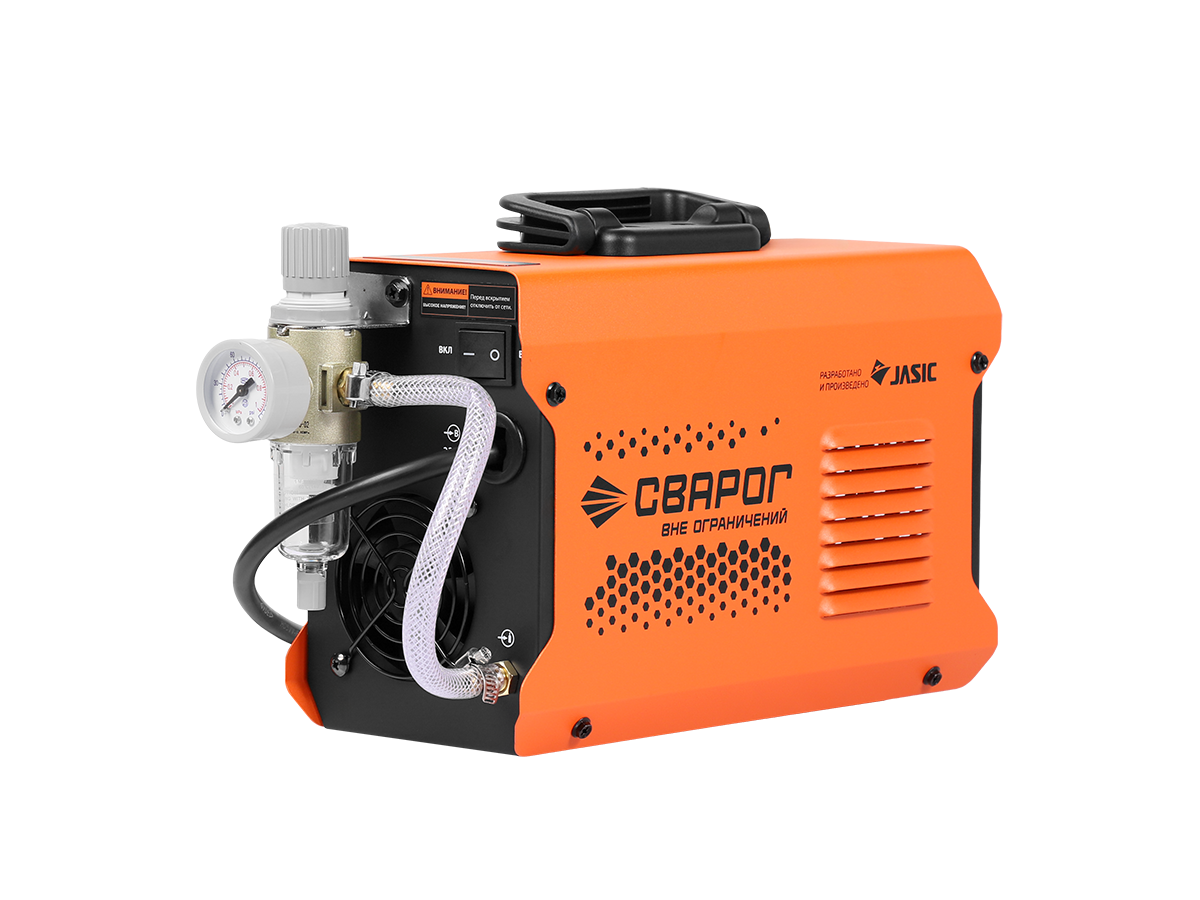

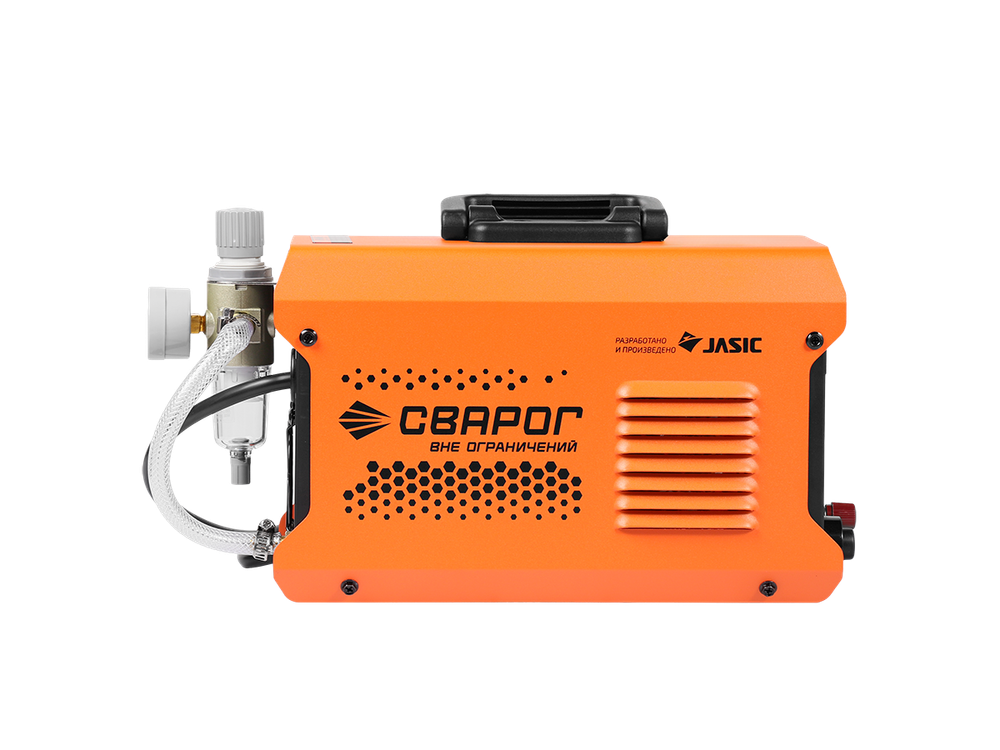

Аппарат представлен в новом лаконичном корпусе и упакован в яркую информативную коробку с подсказами по резке металла
Отличительные особенности:
Наличие дежурной дуги — аппарат осуществляет резку по окрашенному, ржавому металлу и окалине без предварительной зачистки. Это экономит время, позволяя сразу приступать к работам
Мощный резак на 60A c усовершенствованной головкой плазмотрона в комплекте
Цифровой индикатор тока для точного контроля параметров

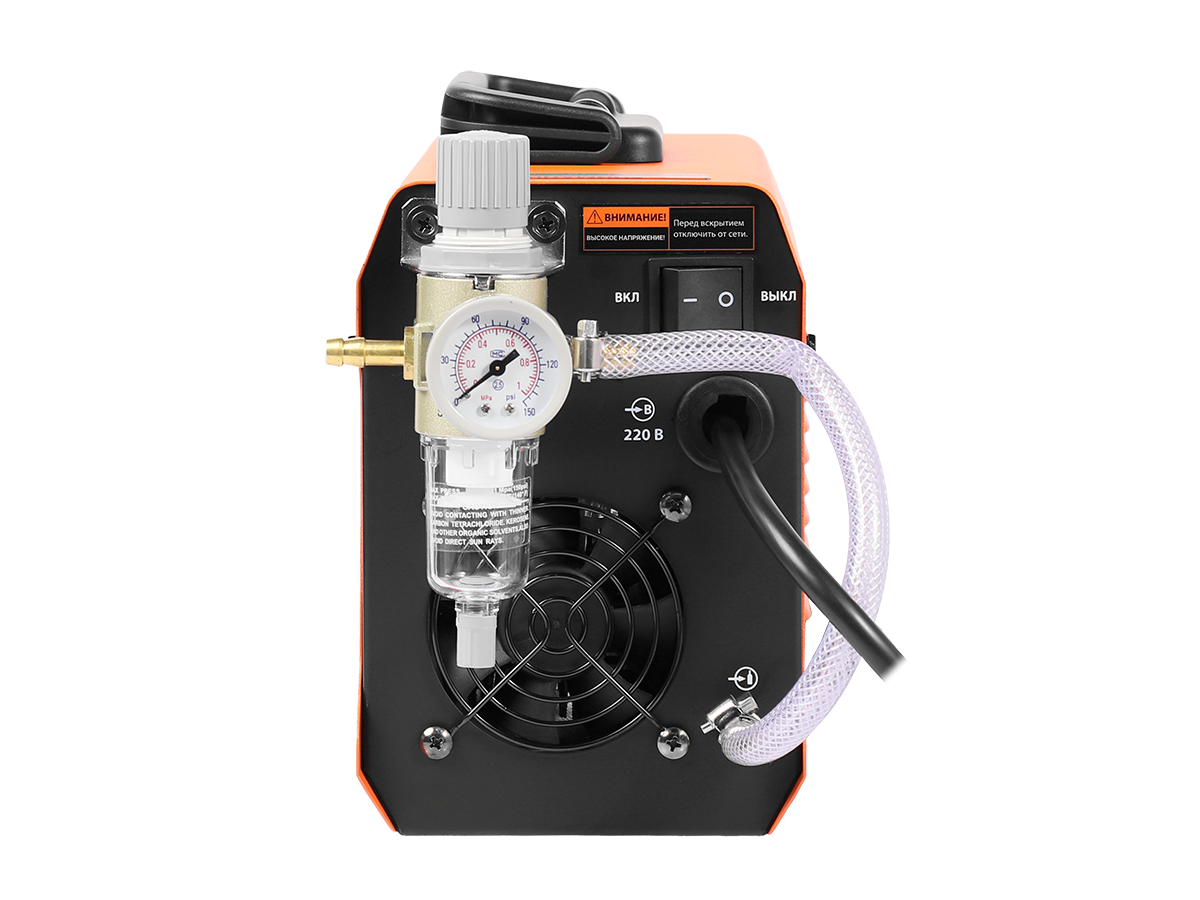

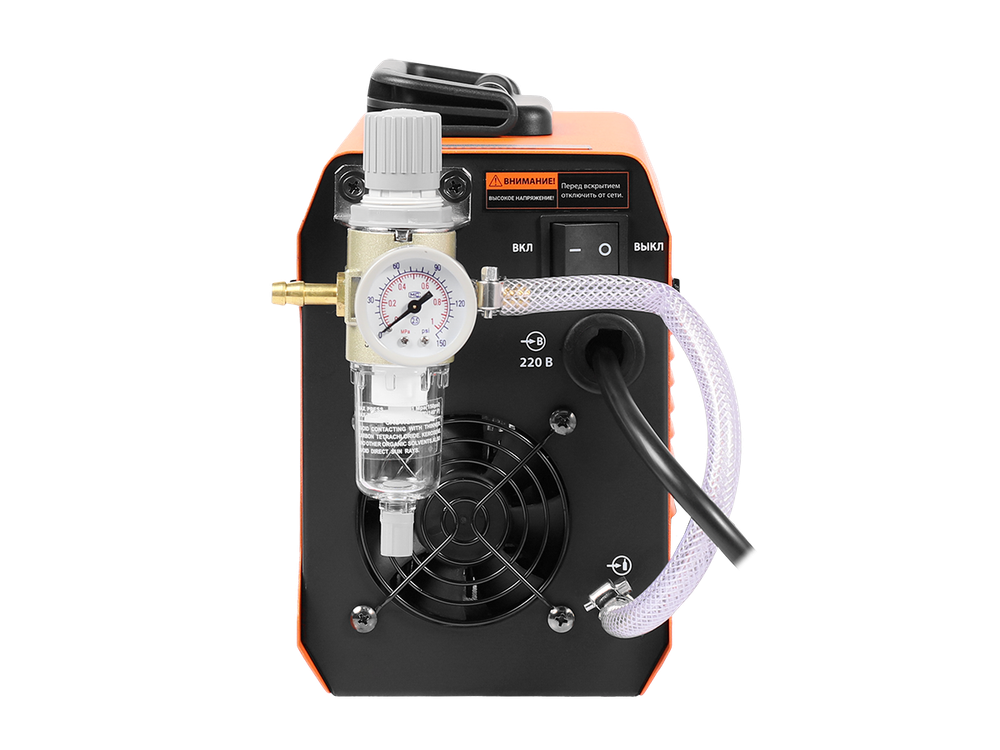

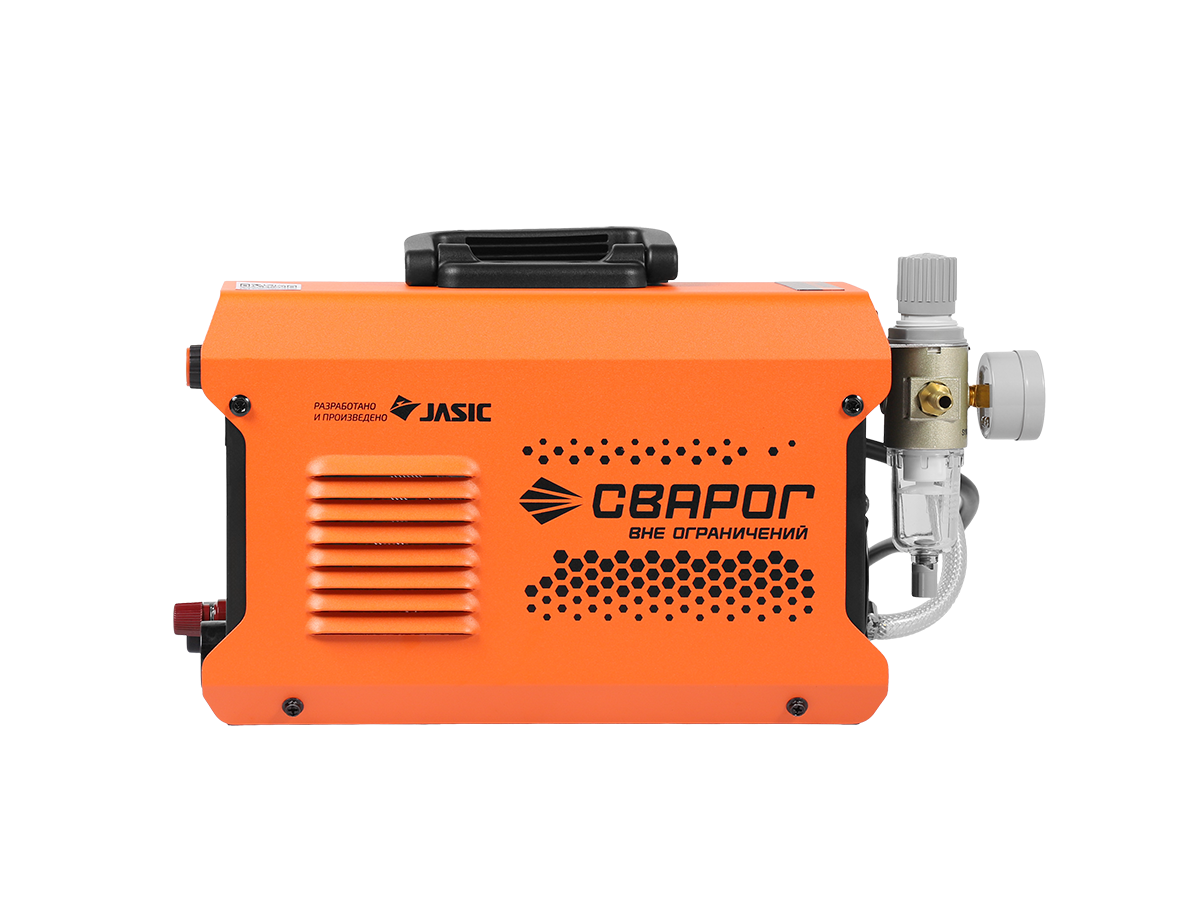

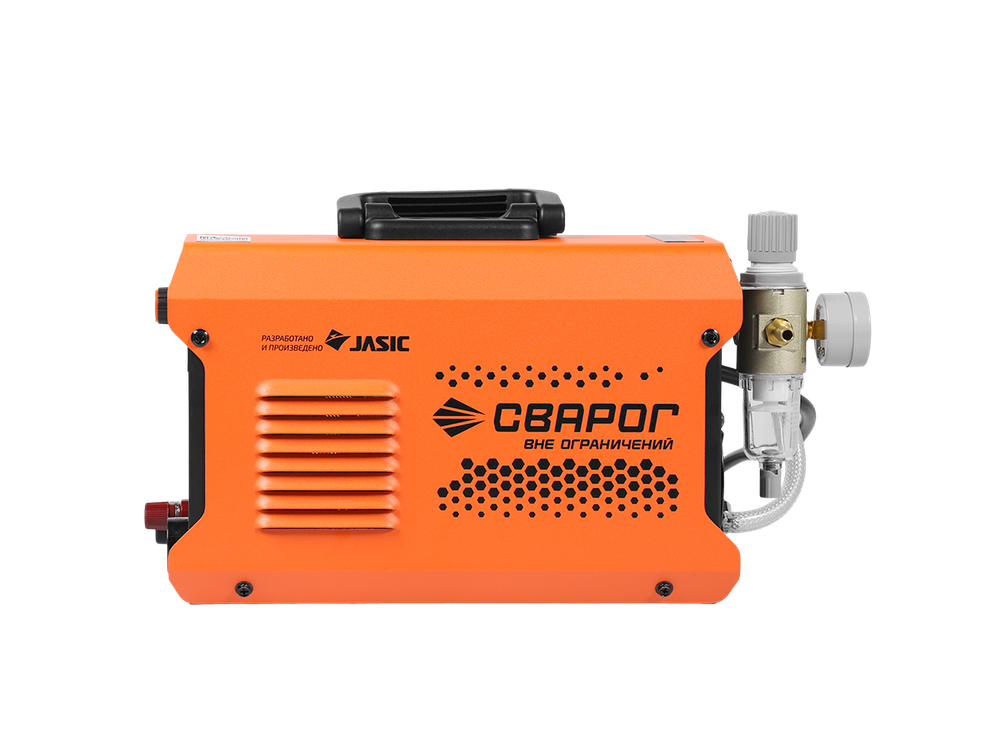

Встроенный фильтр регулятор- обеспечивает стабильное давление и чистоту сжатого воздуха
Новый подход к упаковке товара
- Имеет яркое и современное полиграфическое исполнение, что привлекает внимание на полке
- Размещена краткая, но ёмкая информация об основных возможностях аппарата, его функционале и рекомендациях по применению
- Покупатель сможет оценить преимущества и узнать особенности модели без помощи консультанта, что упрощает процесс выбора и покупки

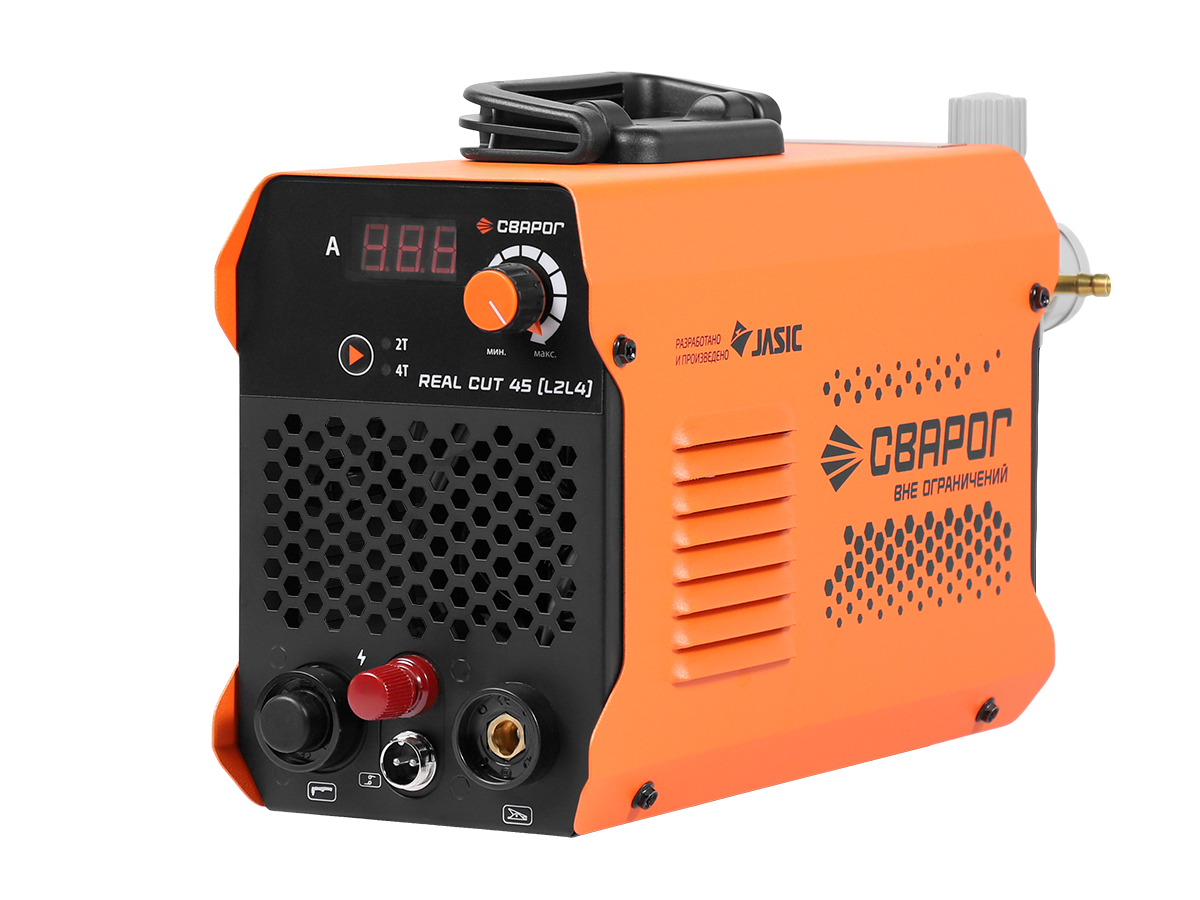

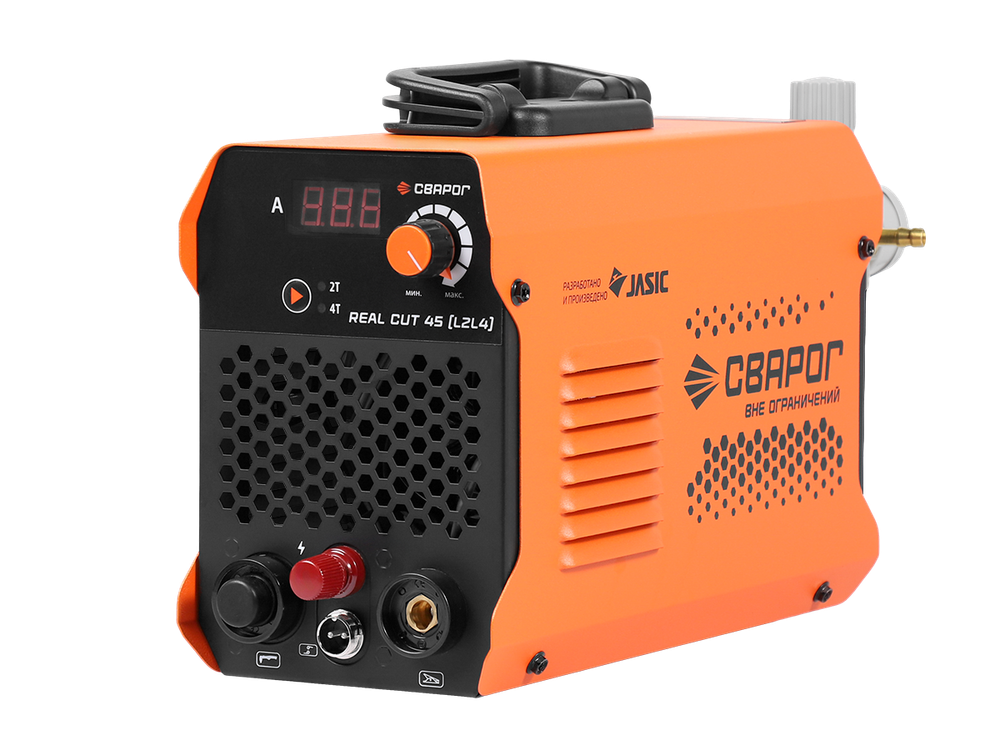

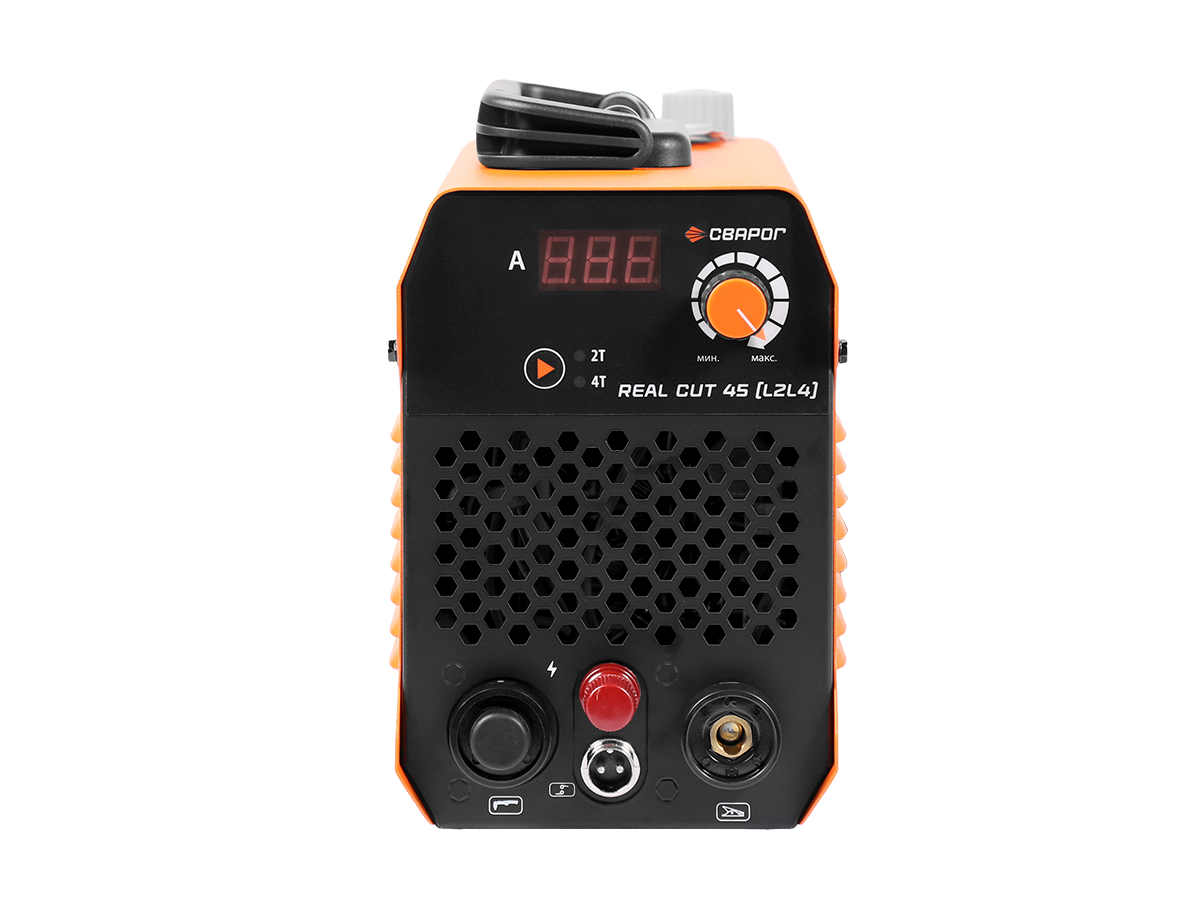

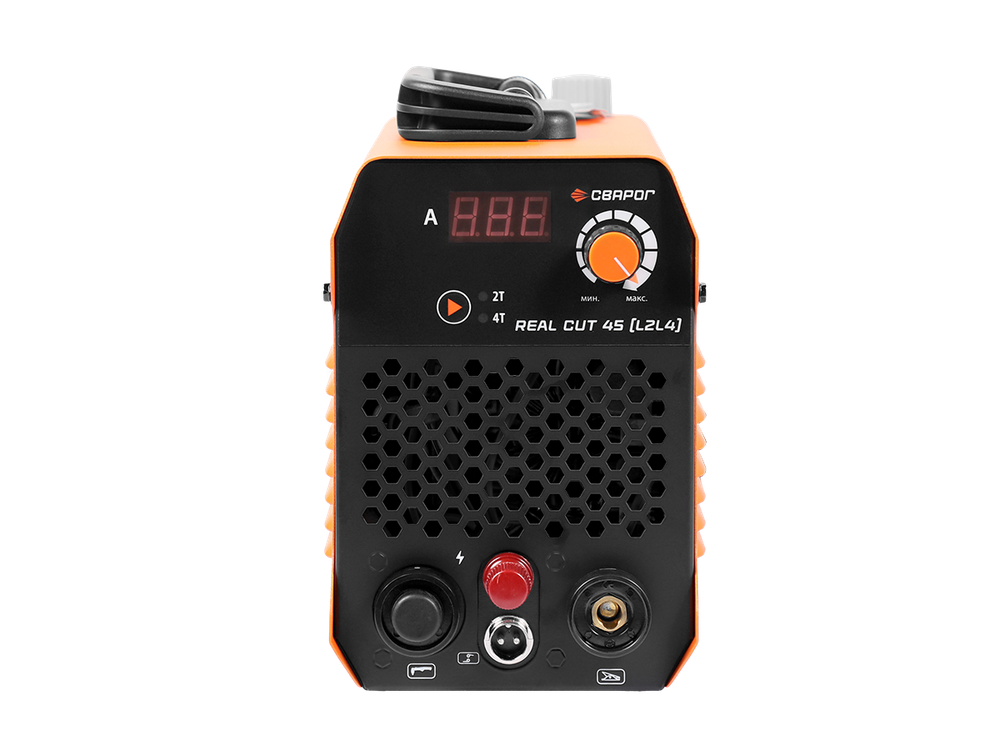

Управление и удобство:
- Цифровой индикатор тока для точного контроля параметров
- Режим работы 2Т/4Т для большего удобства при резке разных длин заготовок
- Регулятор тока реза
- Подключение провода дежурной дуги
- Подключение клеммы заземления
- Разъём управления 2 pin
- Подключение плазмотрона, резьба 3/8G

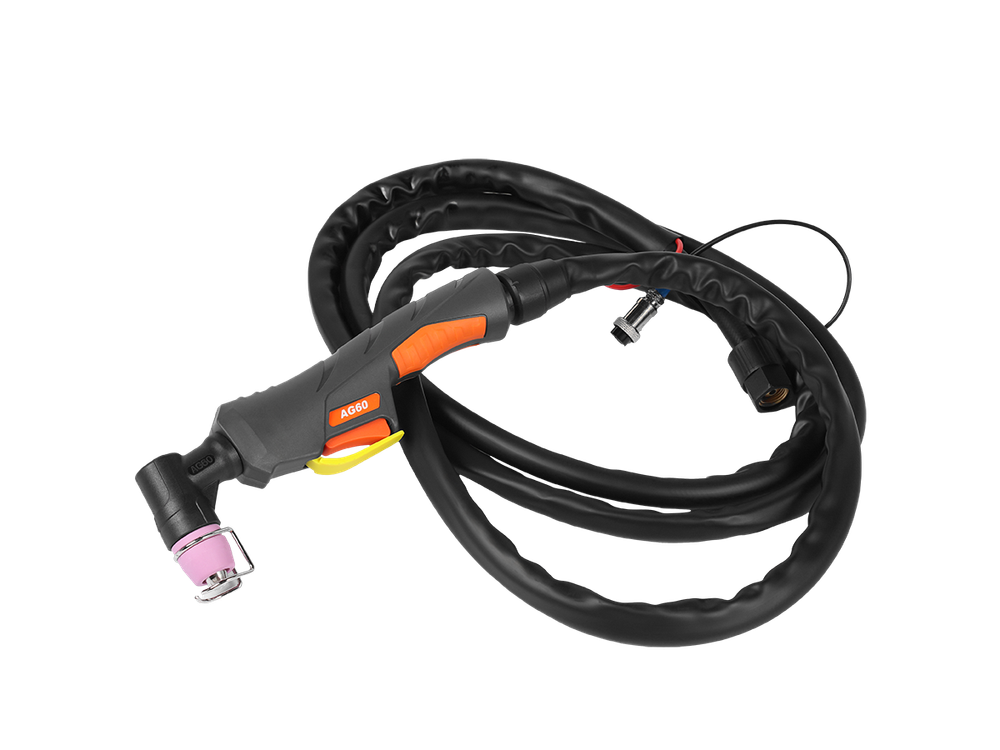

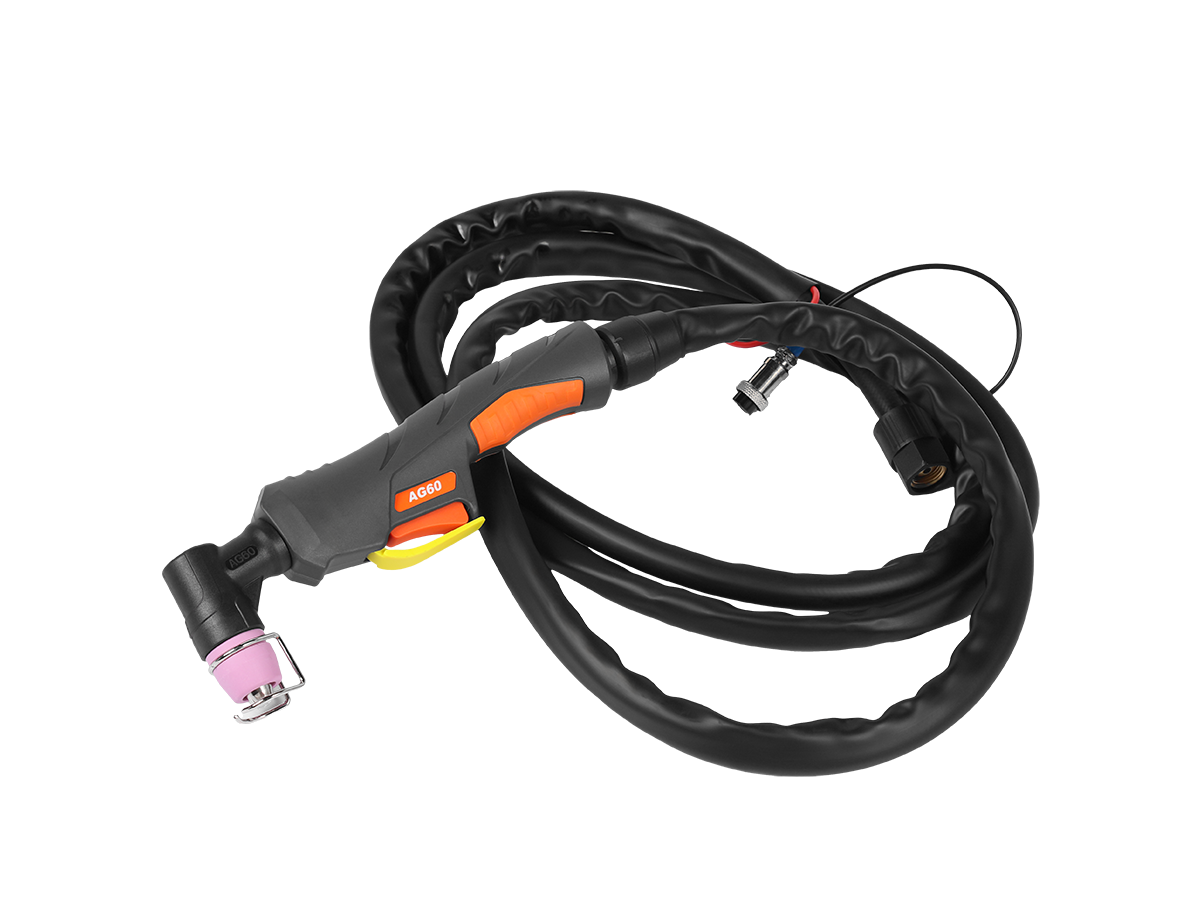

Плазмотрон на 60 A в комплекте:

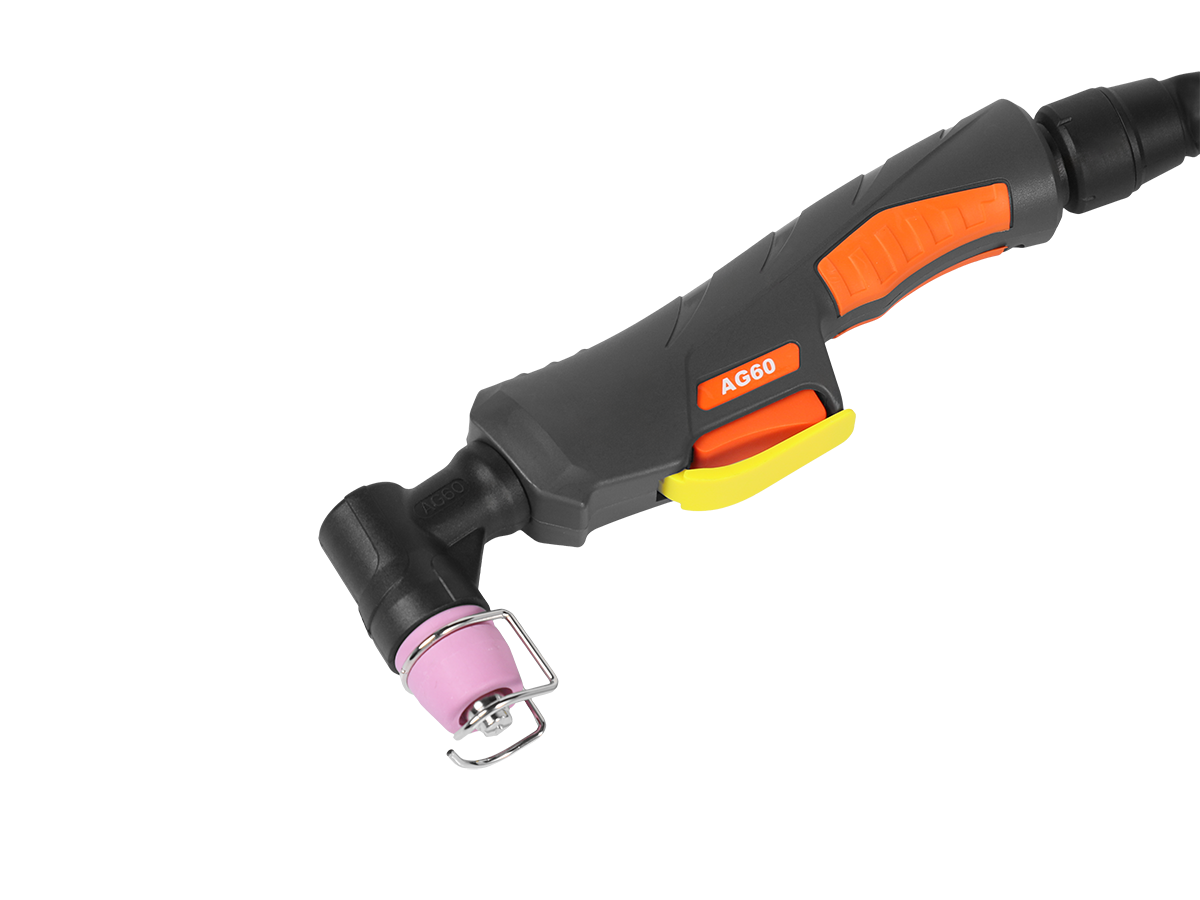

Плазмотрон AG 60 – это оптимальное сочетание цены и надежности.
- Снижение расходов: ресурс сопла и катода на 35% выше благодаря продуманной конструкции головки плазмотрона
- Мощность и качество: катод ТМ «Сварог» оснащен гафниевой вставкой высокой чистоты, что позволяет разрезать металл предельных толщин без существенного ухудшения качества реза
- Полная готовность: комплект включает все необходимое для начала работы сразу после покупки
- В комплект с плазмотроном входит пружинная насадка, которая:
- обеспечивает постоянное расстояние до разрезаемого металла
- продлевает срок службы катода
- повышает качество реза
- облегчает процесс реза

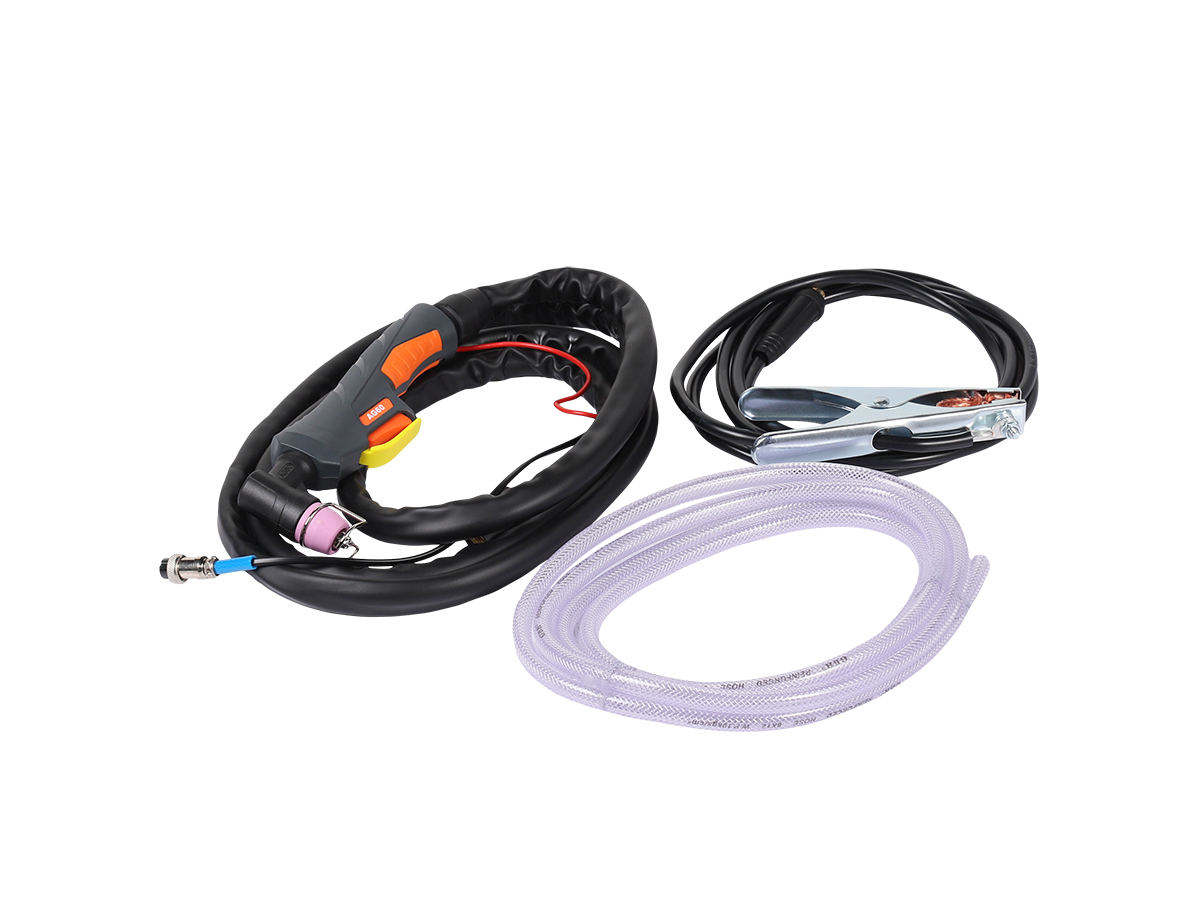

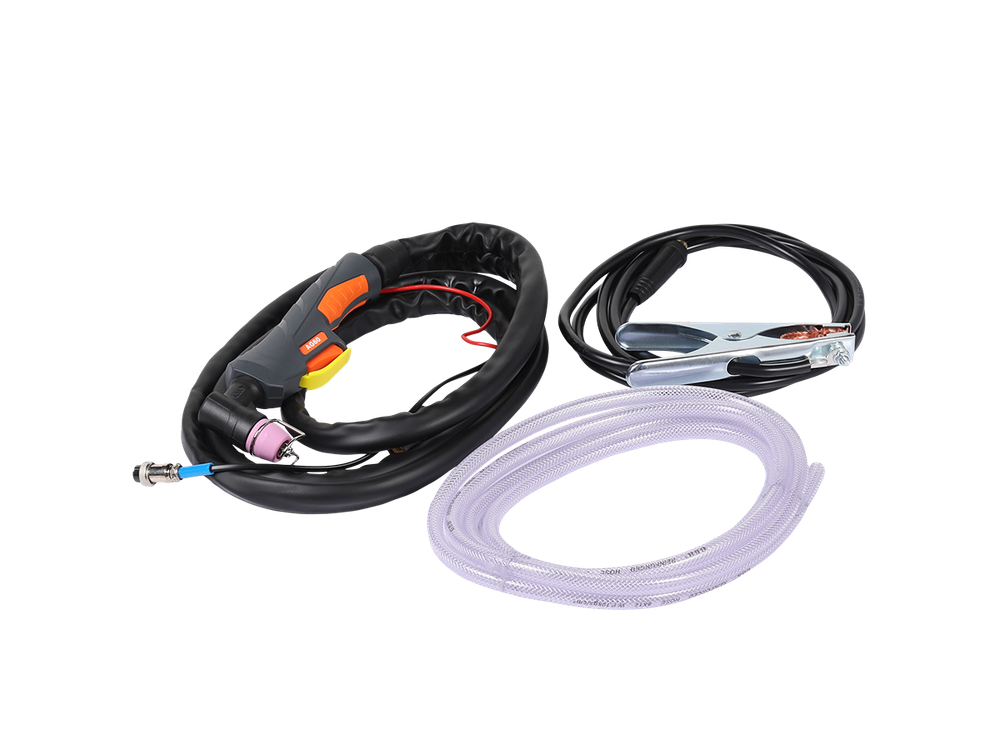

Комплект поставки:
- Инверторный аппарат для воздушно-плазменной резки — 1 шт.
- Плазменный резак AG—60 в сборе, 3 м — 1 шт.
- Клемма заземления в сборе 200 А, 3 м — 1 шт.
- Фильтр-регулятор — 1 шт.
- Комплект ЗИП — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Паспорт — 1 шт.
Режимы резки
| Характеристика | Значение |
|---|---|
| Режим резки CUT | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 180–270 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 35 А |
| Потребляемая мощность | 7.7 кВА |
| Ток реза | 20–45 А |
| Ток реза при ПН, 100% | 30 А |
| ПН (40°C) | 60 % |
| Рабочее напряжение | 88–98 В |
| Способ возбуждения дуги CUT | Высокочастотный |
| Скорость подачи сжатого воздуха | 100 л/мин |
| Номинальное давление компрессора | 0.4 Мпа |
| Напряжение холостого хода | 330 В |
| Максимальная толщина разрезаемого металла | 20 мм |
Дополнительные функции CUT
| Характеристика | Значение |
|---|---|
| Регулировка давления | Да |
| Дежурная дуга плазмотрона | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | SMT монтаж |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров резки | Индикатор |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.7 |
| КПД | 85 % |
| Класс изоляции | H |
| Степень защиты | IP 21S |
| Температура эксплуатации | 0 …+40 °C |
| Габаритные размеры | 403×149×217 мм |
| Вес | 4.6 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Разъем плазмотрона | 3/8 G |
| Разъем клеммы заземления | ОКС 10–25 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |
Коэффициент мощности
Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.
Разъем плазмотрона
Тип разъема для подключения плазмотрона.
Antistick
Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.
Режим резки сетки
Дежурная дуга не тухнет при переносе плазмотрона с одного края металла на другой в течение 3 сек (в зависимости от модели аппарата).
Режим работы 2Т/4Т
Режим работы горелкой или резаком: двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку для сварки продолжительных швов или реза.
Напряжение питающей сети
Действующее расчетное значение напряжения питающей сети.
Регулировка давления
Возможность установки рабочего давления без образования плазменной струи.
КПД
Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.
Разъём управления для ЧПУ
Количество контактов разъёма.
Рабочий диапазон сетевого напряжения
Диапазон сетевого напряжения при котором оборудование позволяет производить работы.
Проверка давления рабочей дуги
Возможность проверки давления.
Класс изоляции
Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:
- класс B— 120 °C;
- класс F— 155 °C;
- класс H— 180 °C.
Разъем клеммы заземления
Тип разъема подключения силового кабеля.
Частота питающей сети
Количество изменений направления тока за секунду.
Проверка давления дежурной дуги
Возможность проверки давления.
Тип изготовления
SMT монтаж— поверхностный монтаж радиодеталей на плате с высокой степенью интеграции. Основные преимущества— это снижение габаритов и массы платы, а также ее ремонтопригодность.Навесной монтаж— поверхностный монтаж радиодеталей с меньшей, в сравнении с SMT-монтажом, степенью интеграции.Комбинированный— присутствуют элементы как SMT, так и Навесного монтажа.
Тип транзисторов
MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.
Степень защиты
Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):
- Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
- Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
- S— испытания производились при выключенном оборудовании
Подключение сжатого воздуха
Тип разъема для подключения сжатого воздуха.
Количество фаз
Количество фазных проводников подводящих электродвижущую силу к оборудованию.
Дежурная дуга плазмотрона
Дежурная дуга позволяет производить поджиг основной дуги, без касания сопла плазмотрона о разрезаемую деталь.
Тип управления
Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.
Температура эксплуатации
Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.
Потребляемый ток
Максимальный потребляемый ток оборудованием из сети.
Цифровая индикация параметров сварки
Наличие и способ отображения сварочных параметров:
- Индикатор— отображает сварочный ток;
- Дисплей— отображает параметры сварки и активные функции;
- Дисплей LED— отображает все параметры сварки и все активные функции.
Подключение ДУ
Возможность подключения устройства дистанционного управления: пульт или педаль.
Потребляемая мощность CUT
Потребляемая мощность при максимальной нагрузке в режиме CUT.
Подключение к станкам ЧПУ
Наличие разъемов подключения на панели аппарата.
Потребляемая мощность MMA
Потребляемая мощность при максимальной нагрузке в режиме ММА.
Интеллектуальная система охлаждения
Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.
Ток реза
Диапазон регулирования тока реза в режиме СUT.
Встроенный фильтр-регулятор с манометром
Фильтр служит для регулировки давления и фильтрации сжатого воздуха.
Сварочный ток MMA
Диапазон регулирования сварочного тока в режиме ММА.
Встроенный компрессор
Наличие компрессора в аппарате.
Ток реза при ПН 100 %
Максимальное значение тока реза для непрерывной работы оборудования.
Сварочный ток при ПН 100% MMA
Максимальное значение сварочного тока ММА для непрерывной работы оборудования.
ПН (40°C)
Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.
Способ возбуждения дуги, CUT
Тип образования плазменной струи:
- Высоковольтный поджиг может оказывать помехи устройствам, которые восприимчивы к высоковольтным/высокочастотным помехам
- Оборудование с пневмоподжигом можно применять возле устройств, которые восприимчивы к высоковольтным/высокочастотным помехам, например ЧПУ
Скорость подачи сжатого воздуха
Максимальное значения воздуха необходимого для получения реза.
Номинальное давление компрессора
Давление сжатого воздуха которое должен обеспечивать компрессор.
Напряжение холостого хода CUT
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.
Напряжение холостого хода MMA
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.
Максимальная толщина разрезаемого металла
Толщина, которую может прорезать аппарат с края листа.
