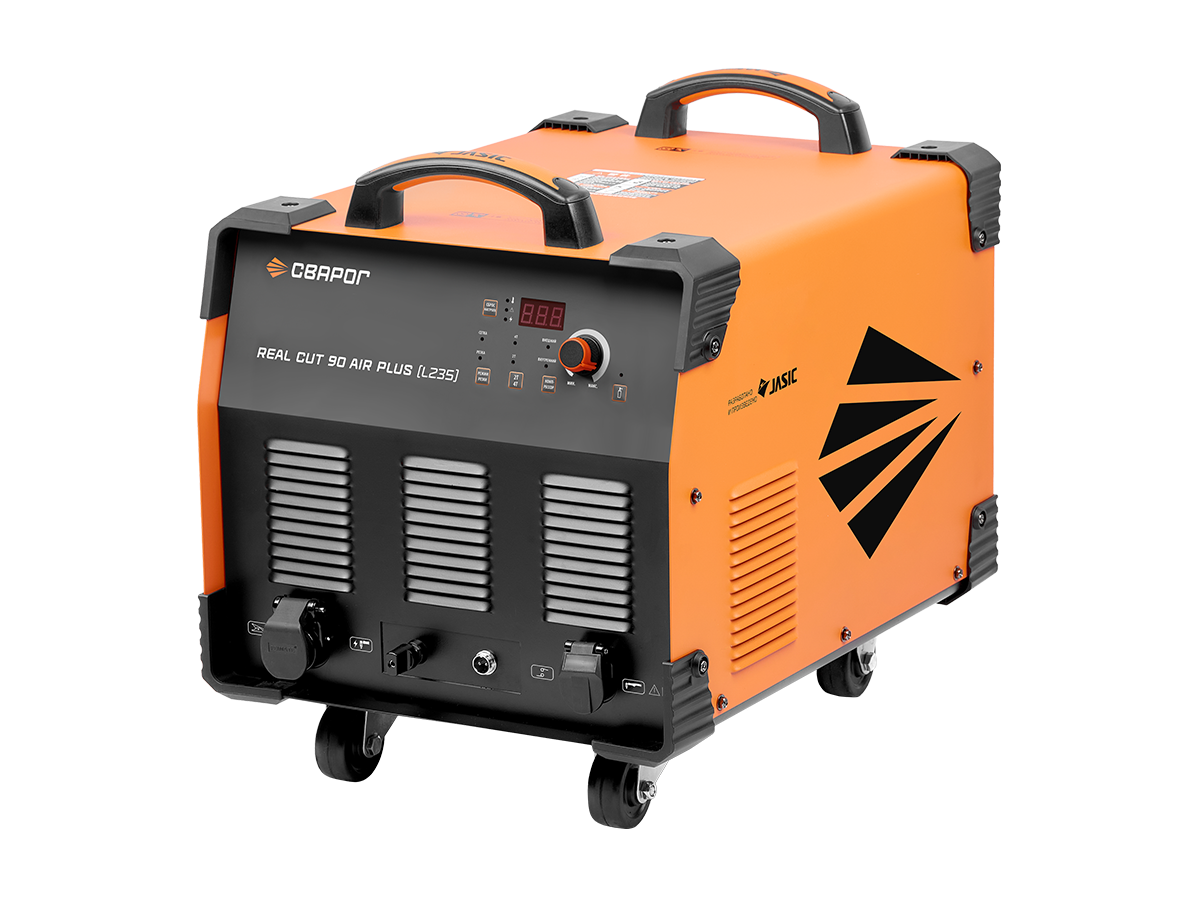

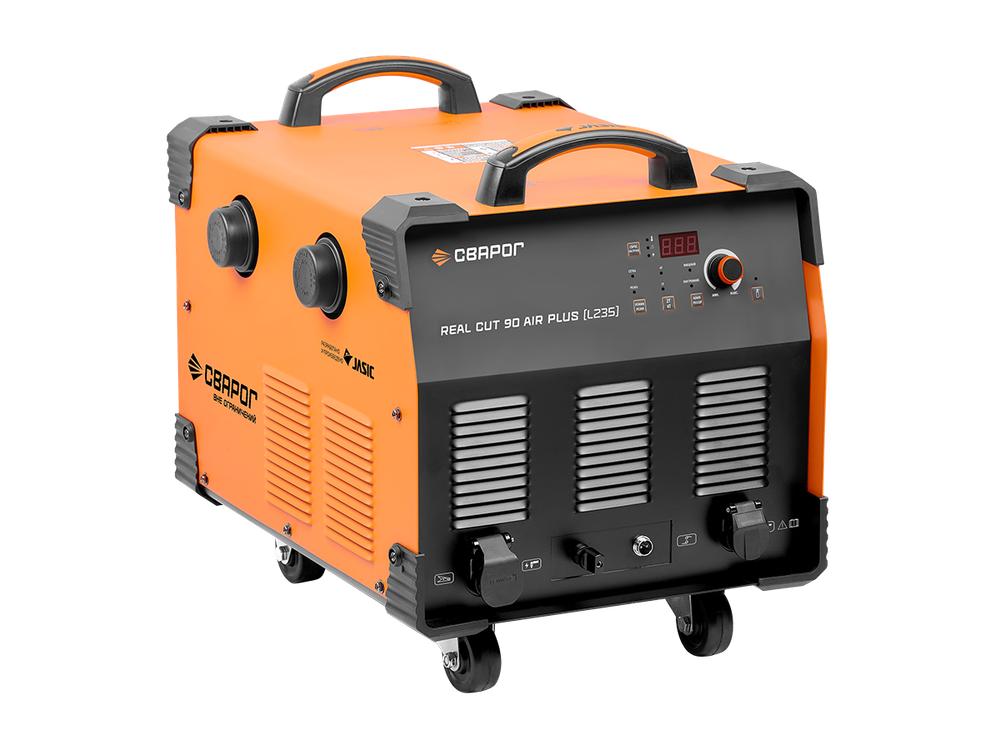

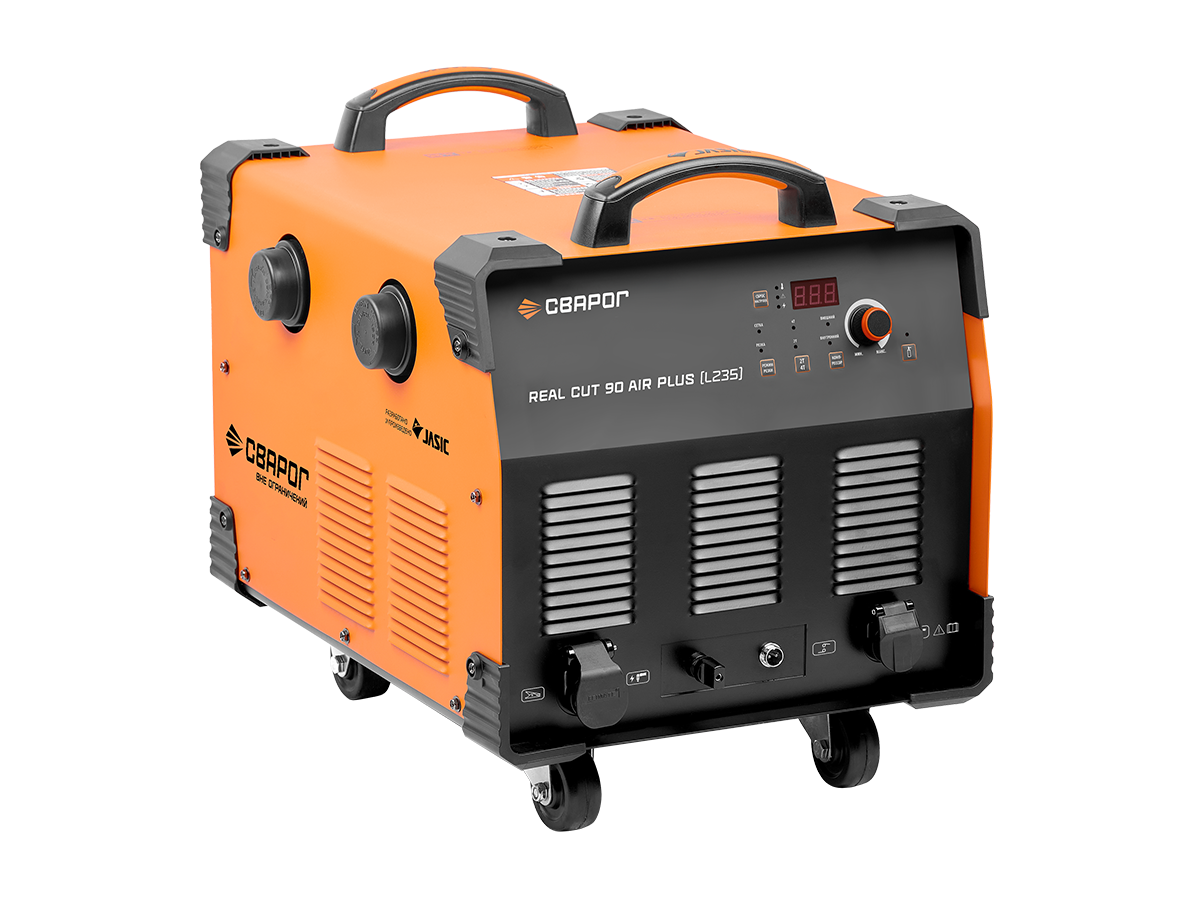

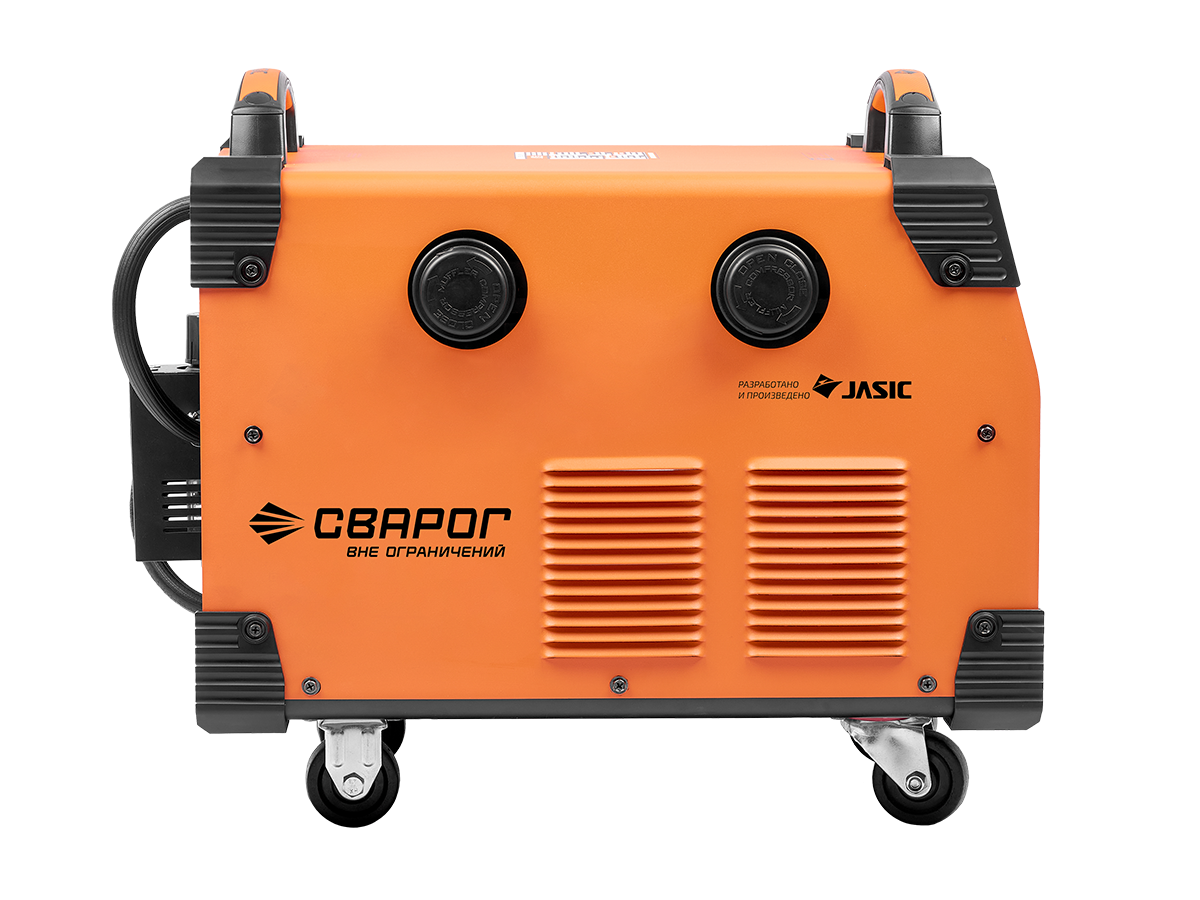

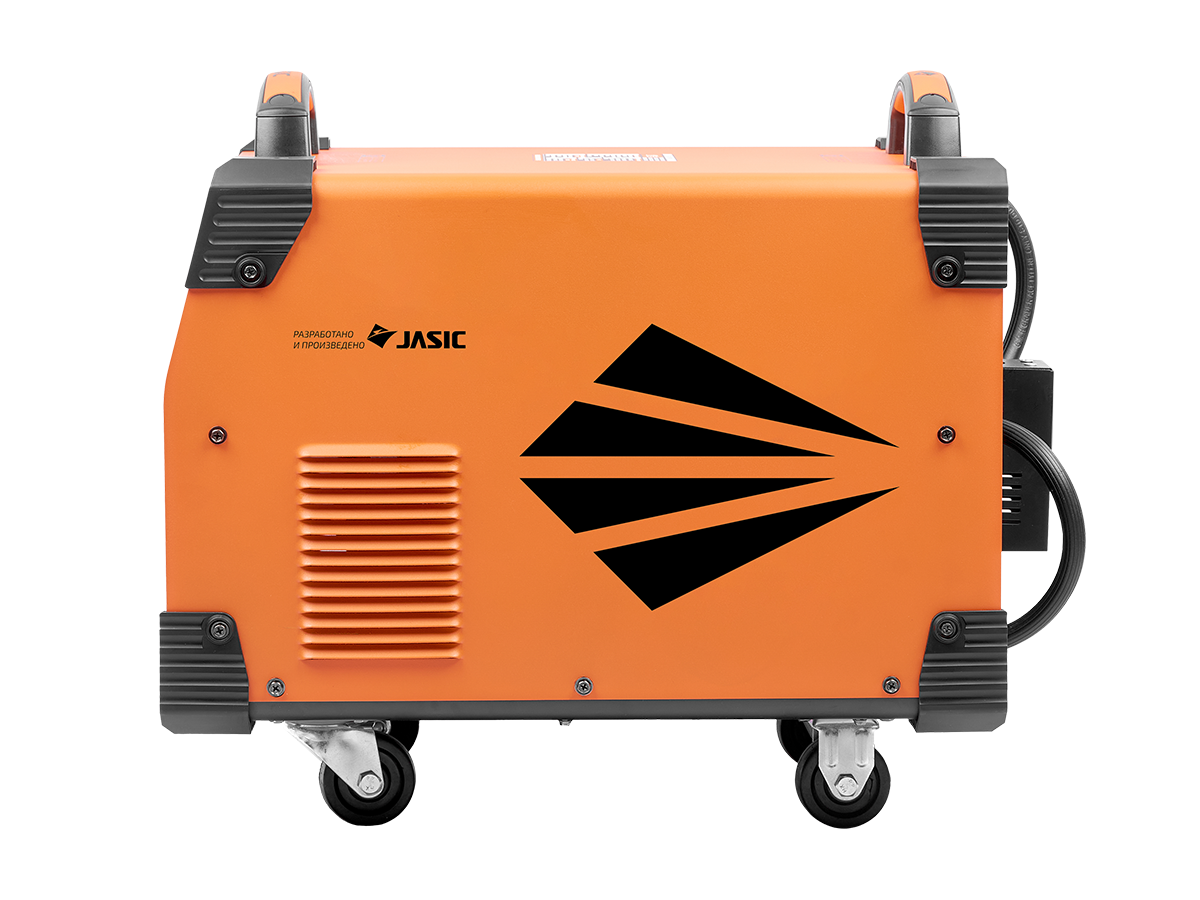

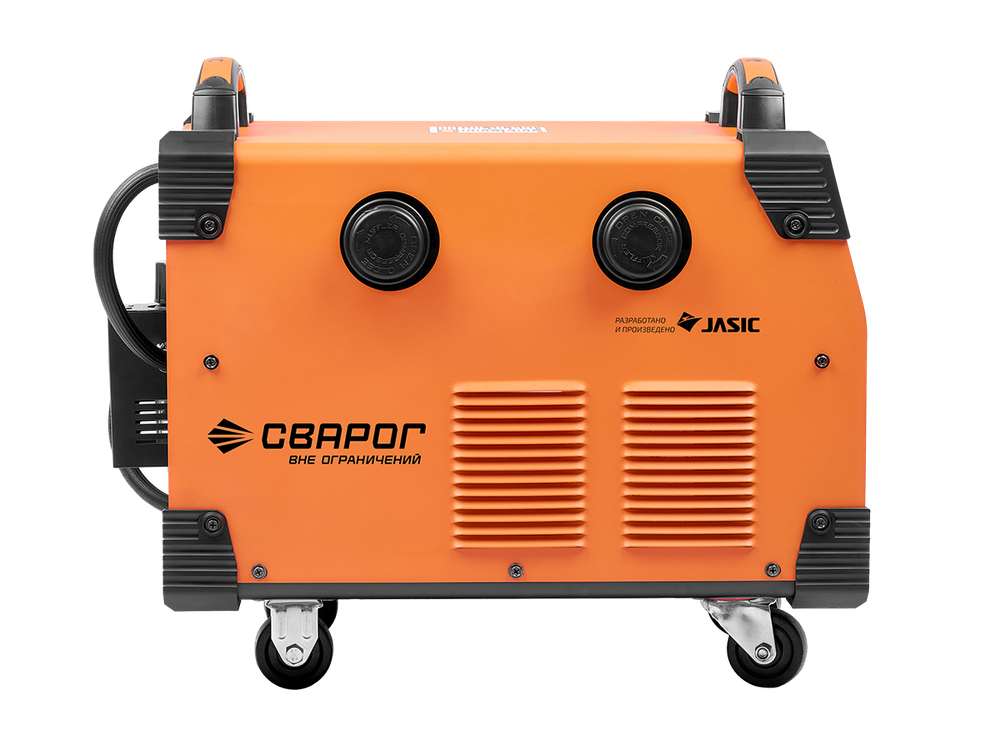

Установка воздушно-плазменной резки Сварог REAL CUT 90 AIR PLUS (L235)

Отличительными особенностями аппарата являются:

• Возможность выбора компрессора внешнего или внутреннего
• Удобная и мобильная конструкция за счет ручек и поворотных колес
• Проверка давления газа
• Режимы 2Т/4Т, и Резка сетки
• Защита от перегрева, перегрузки и высокого напряжения сети
• Защита от отсутствия фазы сети
• Сброс к заводским настройкам

Высокая производительность:

•  Благодаря номиналу тока 80 А REAL CUT 90 Air Plus может резать сталь до 30 мм. При толщинах до 15 мм аппарат может осуществлять резку непрерывно
• В зависимости от тока реза температура плазменной дуги аппарата от 16 000 до 45 000 °С
• За счет высокой плотности и скорости плазменного потока тепловое воздействие дуги на зону реза металла максимально, а энергия дуги используется эффективно. В результате получается ровный рез практически без шлака.

Конструктивные особенности REAL CUT 90 Air Plus

• Повышенная пылезащищенность, благодаря раздельному исполнению силовой части плат управления и отсека со встроенным компрессором. Силовая часть помещена в специальный короб, который защищает ее от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
• Управление осуществляется с помощью процессора, который оптимизирует алгоритм его работы. За счет этого улучшен процесс поджига, стабильность и плотность плазменной дуги
• Входной диодный мост установлен на алюминиевой пластине, что улучшает теплоотвод

• Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы

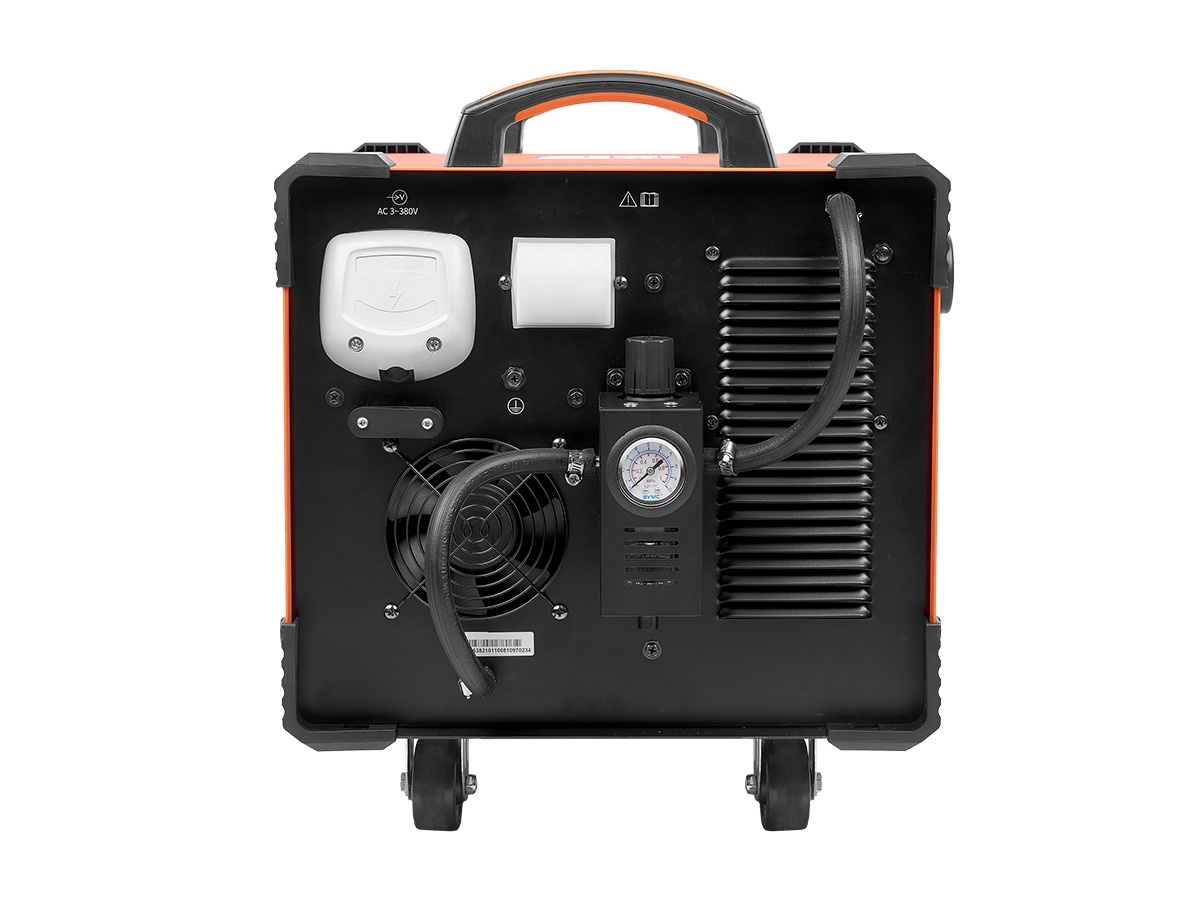

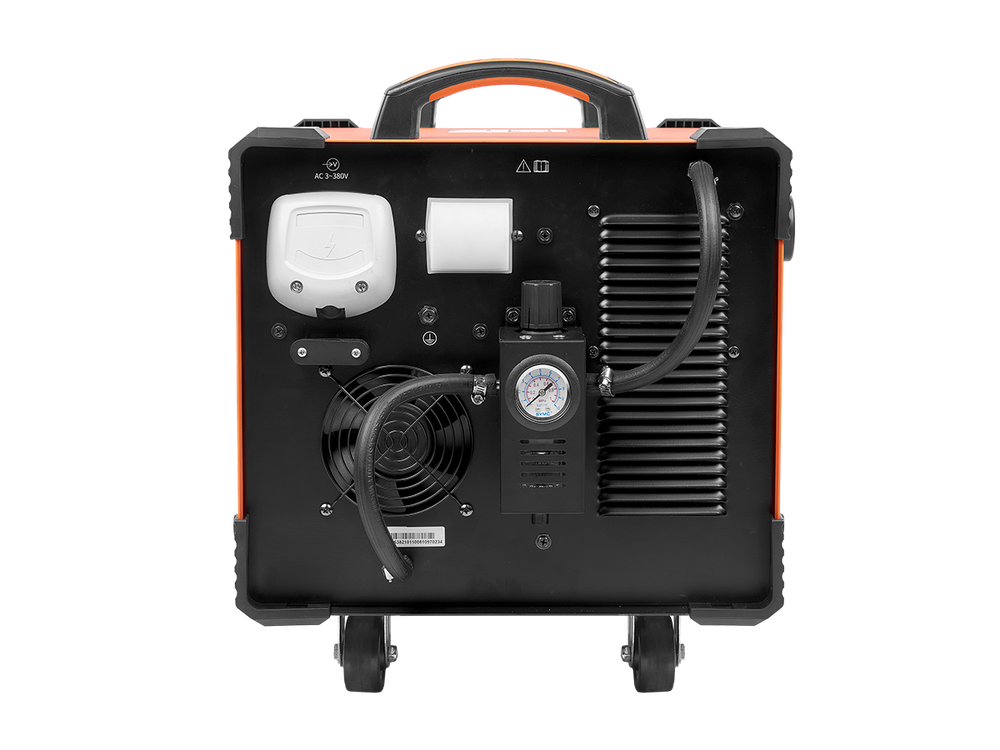

• Фильтр-регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки

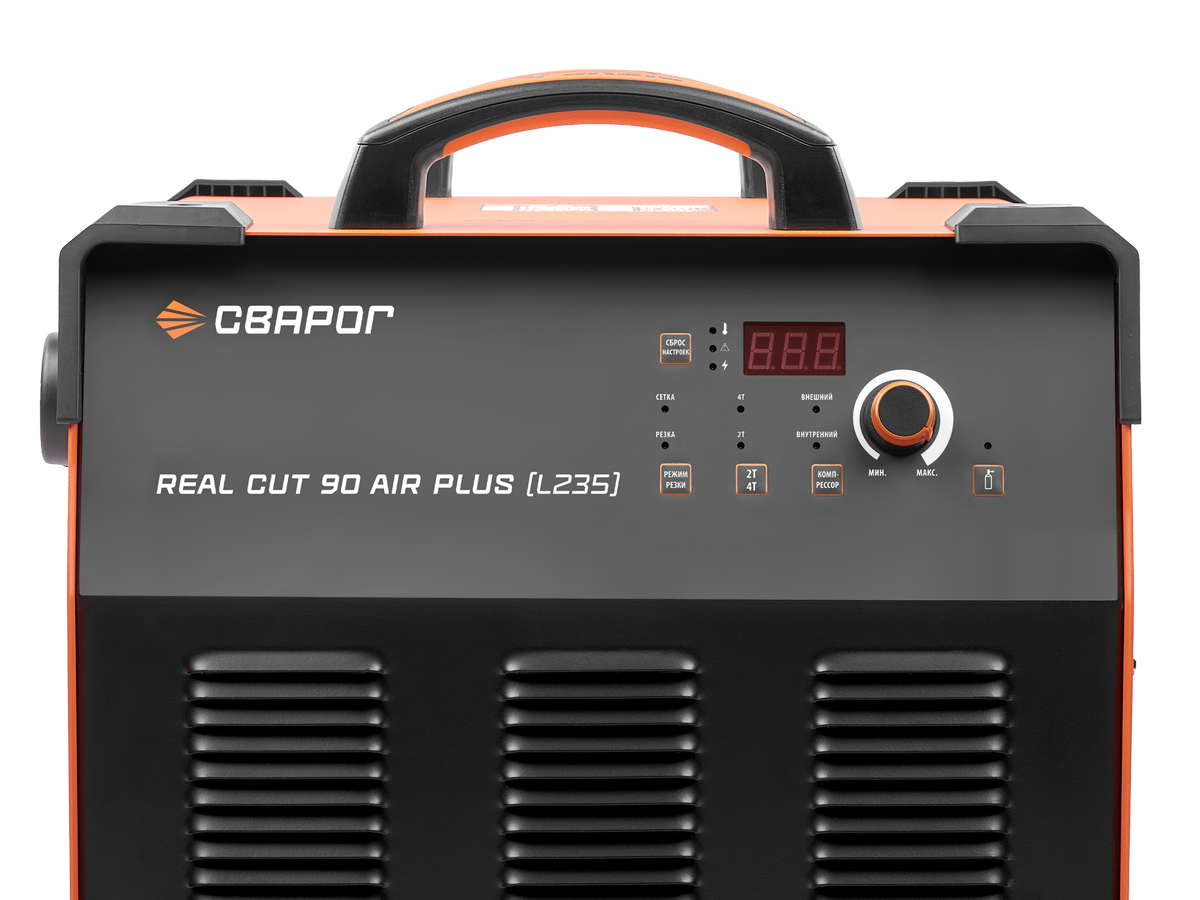

 Аппарат REAL CUT 90 Air Plus имеет классическую систему управления:

1. Индикатор тока реза.
2. Индикатор перегрева загорается при превышении ПН аппарата
3. В аппарате предусмотрен сигнальный индикатор: при нарушении работы аппарата на дисплее
   загорается ошибка
4. Индикатор сети
5. Кнопка сброса аппарата к заводским настройкам
6. Индикатор режима «Сетка» загорается при переключении в режим
7. Индикатор режима «Резка » загорается при переключении в режим
8. Кнопка выборов режимов резки
9. Кнопка переключения режима 2T/4T
10. Индикатор режима работы 2T/4T
11. Кнопка выбора режима работы плазмотрона
12. Индикатор выбора внешнего компрессора информирует о необходимости подключать газовый рукав от отдельно стоящего компрессора к фильтру -регулятору
13. Индикатор выбора внутреннего компрессора информирует о работе аппарата от внутреннего компрессора
14. Кнопка выбора компрессора: главной особенностью REAL CUT 90 Air Plus является наличие встроенного компрессора и возможность работы с аппаратом от внешнего компрессора
15. Регулятор тока реза позволяет выбирать ток реза в зависимости от толщины разрезаемого металла
16. Индикатор продувки загорается при нажатии кнопки проверки газа
17. Кнопка проверки газа для установки рабочего давления газа



REAL CUT 90 Air Plus имеет встроенный компрессор, а также возможность подключения внешнего компрессора

В REAL CUT 90 Air Plus установлен безмасляный двухпоршневой компрессор:

• Отсутствие масла упрощает обслуживание и снижает уровень затрат
• Минимальное обслуживание: замена фильтров без разбора корпуса аппарата
• Отсутствие ресивера исключает образование конденсата, что продлевает срок службы расходных частей плазмотрона и улучшает качество реза, сохраняет чистоту внутренней газовой магистрали аппарата и шлейфа плазмотрона
• Обеспечивает постоянное давление на выходе, что позволяет поддерживать постоянную температуру плазменной дуги, охлаждение головки плазмотрона.
• Низкий уровень шума

Особенности компрессора

• Для интенсивного охлаждения, крыльчатка вентилятора охлаждения имеет увеличенный диаметр. Мощность мотора – 1680 Вт, вес – 17 кг, медная обмотка мотора привода, алюминиевый радиатор статора мотора, для лучшего отвода тепла
• Гильзы цилиндров увеличенной толщины позволяют производить работы длительное время без их повышенного нагрева
• Отсек с компрессором оснащен дополнительным вентилятором охлаждения, что улучшает обдув головок и увеличивает срок службы компрессора
• Реле контроля фаз и защита компрессора от неправильного вращения мотора

Область применения:

• Производство металлоконструкций
• Строительно-монтажные работы
• Машиностроение и мостостроение
• Частные мастерские, кузнечное производство
• Автосервисы, тюнинговые ателье

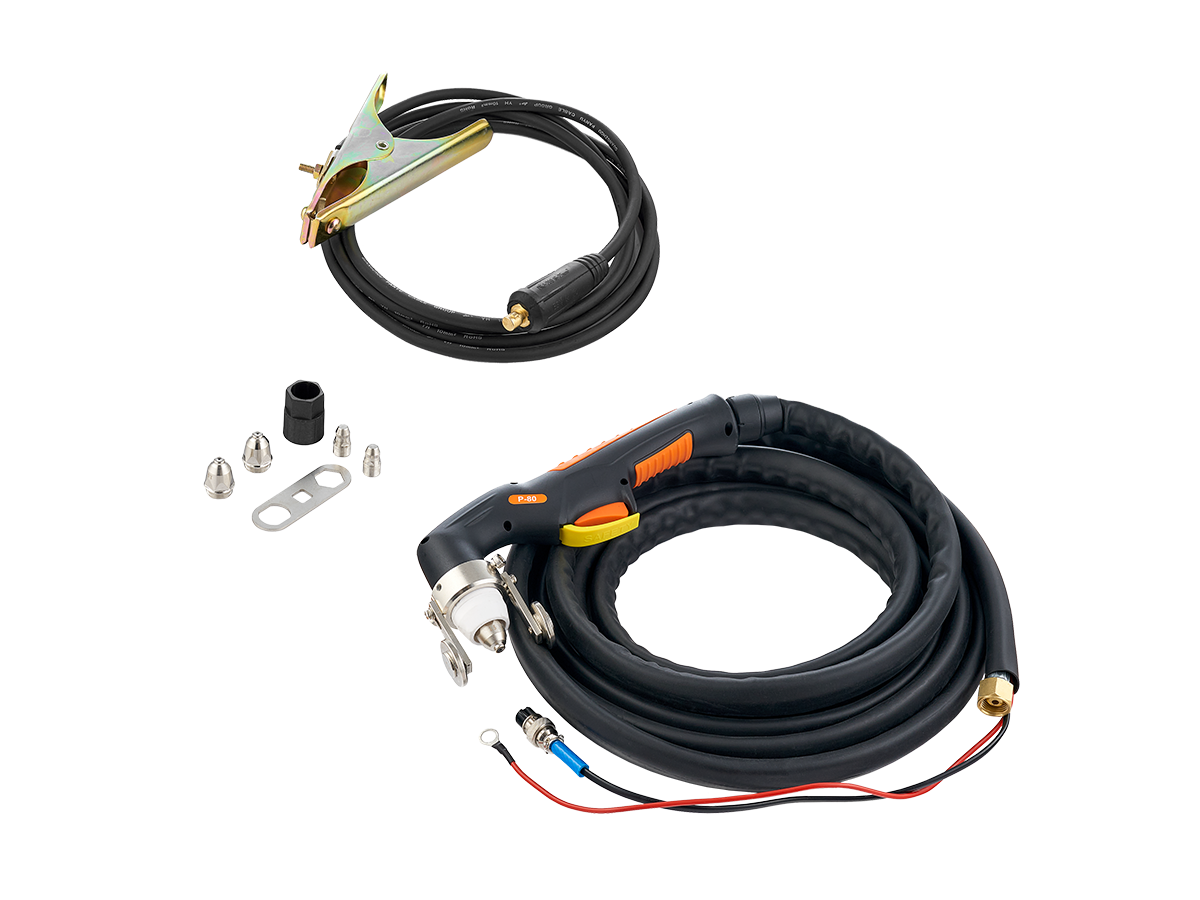

Комплект поставки:

• Инверторный аппарат для воздушно–плазменной резки — 1 шт.
• Плазменный резак P80 в сборе, 5 м — 1 шт.
• Клемма заземления в сборе 300 А, 3 м — 1 шт.
• Комплект ЗИП — 1 шт.
• Руководство по эксплуатации и паспорт — 1 шт

Режимы резки

Режимы работы горелки

Технические характеристики

Дополнительные функции CUT

Конструктивные решения

Базовые характеристики

Панельные соединения

Коэффициент мощности

Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.

Разъем плазмотрона

Тип разъема для подключения плазмотрона.

Antistick

Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.

Режим резки сетки

Дежурная дуга не тухнет при переносе плазмотрона с одного края металла на другой в течение 3 сек (в зависимости от модели аппарата).

Режим работы 2Т/4Т

Режим работы горелкой или резаком: двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку для сварки продолжительных швов или реза.

Напряжение питающей сети

Действующее расчетное значение напряжения питающей сети.

Регулировка давления

Возможность установки рабочего давления без образования плазменной струи.

КПД

Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.

Разъём управления для ЧПУ

Количество контактов разъёма.

Рабочий диапазон сетевого напряжения

Диапазон сетевого напряжения при котором оборудование позволяет производить работы.

Проверка давления рабочей дуги

Возможность проверки давления.

Класс изоляции

Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:

• класс B— 120 °C;
• класс F— 155 °C;
• класс H— 180 °C.

Разъем клеммы заземления

Тип разъема подключения силового кабеля.

Частота питающей сети

Количество изменений направления тока за секунду.

Проверка давления дежурной дуги

Возможность проверки давления.

Тип изготовления

Тип транзисторов

MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.

Степень защиты

Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):

• Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
• Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
• S— испытания производились при выключенном оборудовании

Подключение сжатого воздуха

Тип разъема для подключения сжатого воздуха.

Количество фаз

Количество фазных проводников подводящих электродвижущую силу  к оборудованию.

Дежурная дуга плазмотрона

Дежурная дуга позволяет производить поджиг основной дуги, без касания сопла плазмотрона о разрезаемую деталь.

Тип управления

Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.

Температура эксплуатации

Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.

Потребляемый ток

Максимальный потребляемый ток оборудованием из сети.

Цифровая индикация параметров сварки

Наличие и способ отображения сварочных параметров:

• Индикатор— отображает сварочный ток;
• Дисплей— отображает параметры сварки и активные функции;
• Дисплей LED— отображает все параметры сварки и все активные функции.

Подключение ДУ

Возможность подключения устройства дистанционного управления: пульт или педаль.

Потребляемая мощность CUT

Потребляемая мощность при максимальной нагрузке в режиме CUT.

Подключение к станкам ЧПУ

Наличие разъемов подключения на панели аппарата.

Потребляемая мощность MMA

Потребляемая мощность при максимальной нагрузке в режиме ММА.

Интеллектуальная система охлаждения

Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.

Ток реза

Диапазон регулирования тока реза в режиме СUT.

Встроенный фильтр-регулятор с манометром

Фильтр служит для регулировки давления и фильтрации сжатого воздуха.

Сварочный ток MMA

Диапазон регулирования сварочного тока в режиме ММА.

Встроенный компрессор

Наличие компрессора в аппарате.

Ток реза при ПН 100 %

Максимальное значение тока реза для непрерывной работы оборудования.

Сварочный ток при ПН 100% MMA

Максимальное значение сварочного тока ММА для непрерывной работы оборудования.

ПН (40°C)

Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.

Способ возбуждения дуги, CUT

Тип образования плазменной струи:

• Высоковольтный поджиг может оказывать помехи устройствам, которые восприимчивы к высоковольтным/высокочастотным помехам
• Оборудование с пневмоподжигом можно применять возле устройств, которые восприимчивы к высоковольтным/высокочастотным помехам, например ЧПУ

Скорость подачи сжатого воздуха

Максимальное значения воздуха необходимого для получения реза.

Номинальное давление компрессора

Давление сжатого воздуха которое должен обеспечивать компрессор.

Напряжение холостого хода CUT

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.

Напряжение холостого хода MMA

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.

Максимальная толщина разрезаемого металла

Толщина, которую может прорезать аппарат с края листа.
