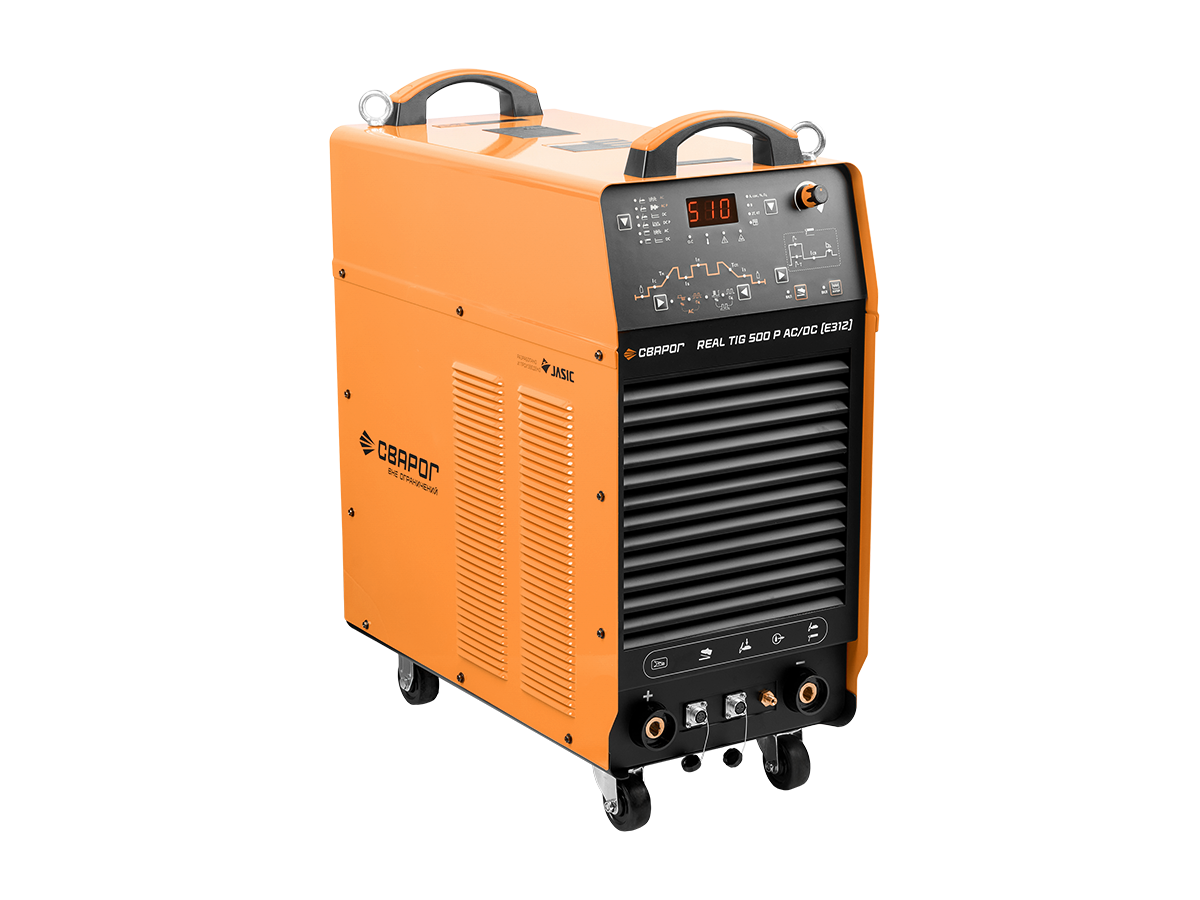

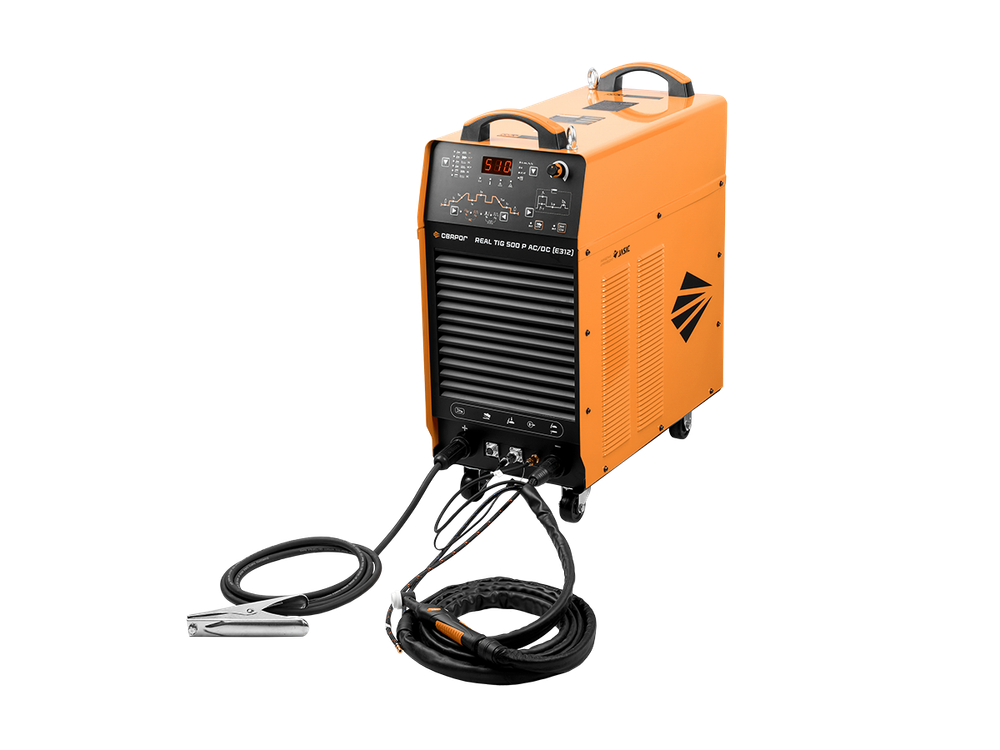

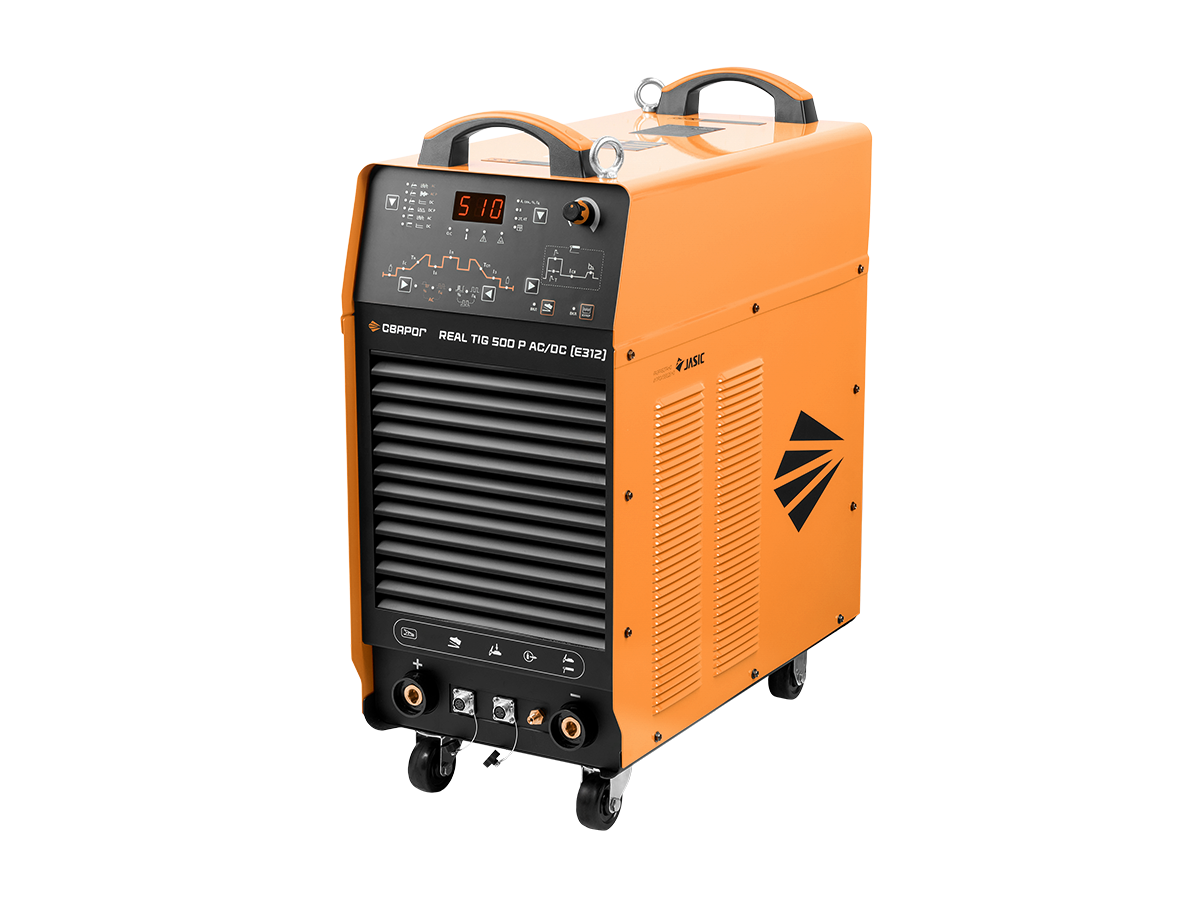

Сварочный инвертор TIG Сварог REAL TIG 500 P AC/DC (Е312)

Аппарат удобен в применении и надежн в процессе эксплуатации

Аппарат сваривает низкоуглеродистые, легированные, нержавеющие, медные, латунные, разнородные стали и сплавы, а также титан, алюминий и его сплавы. Применение импульсных режимов для TIG сварки делает сварочный процесс более контролируемым и, как следствие, упрощает процесс сварки.

Параметры для TIG сварки:

• Высокочастотный поджиг дуги TIG DC и TIG DC импульсный режим
• TIG AC и TIG AC импульсный режим
• Полная циклограмма сварки
• Регулируемая частота переменного тока
• Сила сварочного тока от 10 А
• Индикация и предустановка параметров сварки
• Память программ сварки: по 5 ячеек на каждый режим сварки

Параметры для MMA сварки:

• MMA DC и АC
• Регулируемые время и ток Hot Start
• Регулируемый ARC Force
• Воздушно–дуговая строжка

Конструктивные особенности REAL TIG 500 P AC/DC :

• Повышенная пылезащищенность благодаря раздельному исполнению силовой части и плат управления позволяет работать в сильно запыленных или тяжелых промышленных условиях
• Силовая часть построена на IGBT модулях, такое решение применяется для техники работающей при больших и длительных нагрузках
• Дроссель увеличенных размеров улучшает сварочные параметры, стабильность горения и мягкость дуги на переменном и постоянном токе для TIG и MMA сварки.

• Производительная система охлаждения обеспечивает бесперебойную работу на токах 390 А.
• Применение классической системы крепления проводников к силовой части облегчает обслуживание узлов аппарата
• Наличие транспортных колес и рым-болтов для такелажных работ делают оборудование мобильным

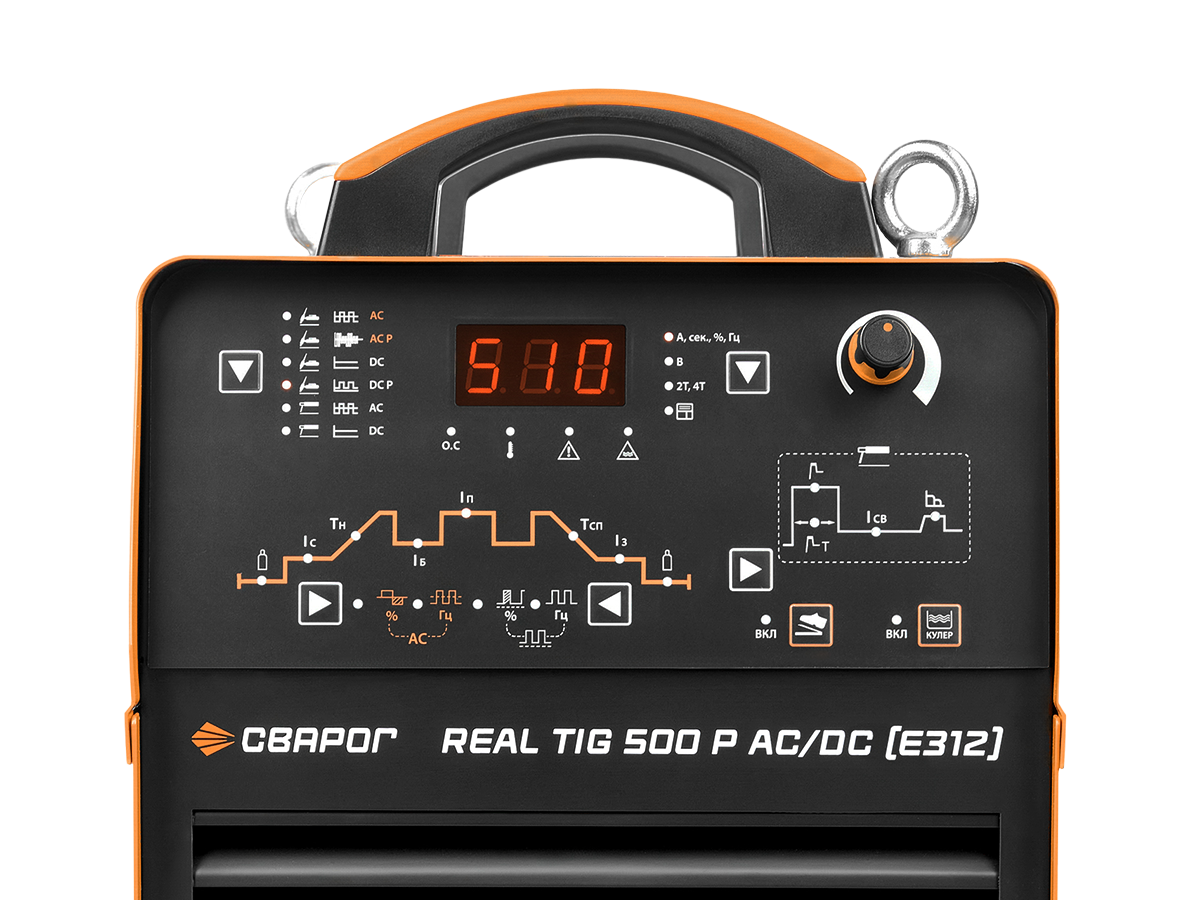

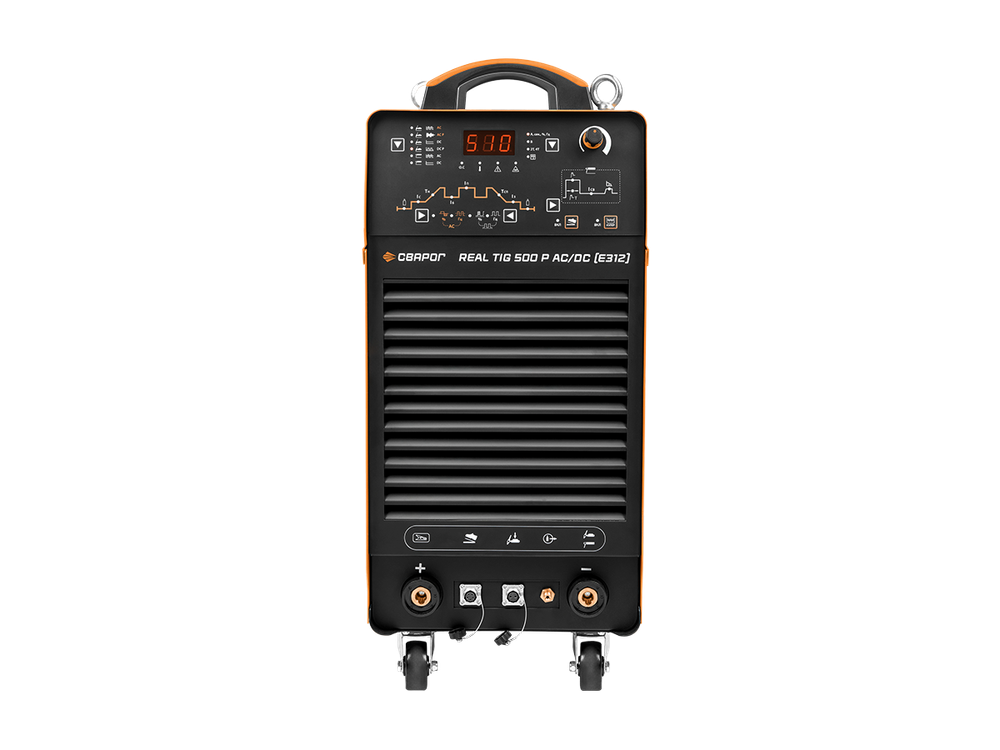

Аппарат REAL TIG 500 P AC/DC имеет удобную систему управления:

1. Регулятор параметров TIG и MMA
2. Выбор параметров сварки: ток, баланс полярности, 2Т и 4Т режимы сварки, режимы сварочной горелки, память программ сварки
3. Индикатор параметров сварки и ошибок в работе аппарата
4. Выбор режима сварки
5. Циклограмма параметров сваркиTIG
6. Циклограмма параметров сварки MMA
7. Кнопка выключения педали с индикатором
8. Кнопка выключения блока жидкостного охлаждения

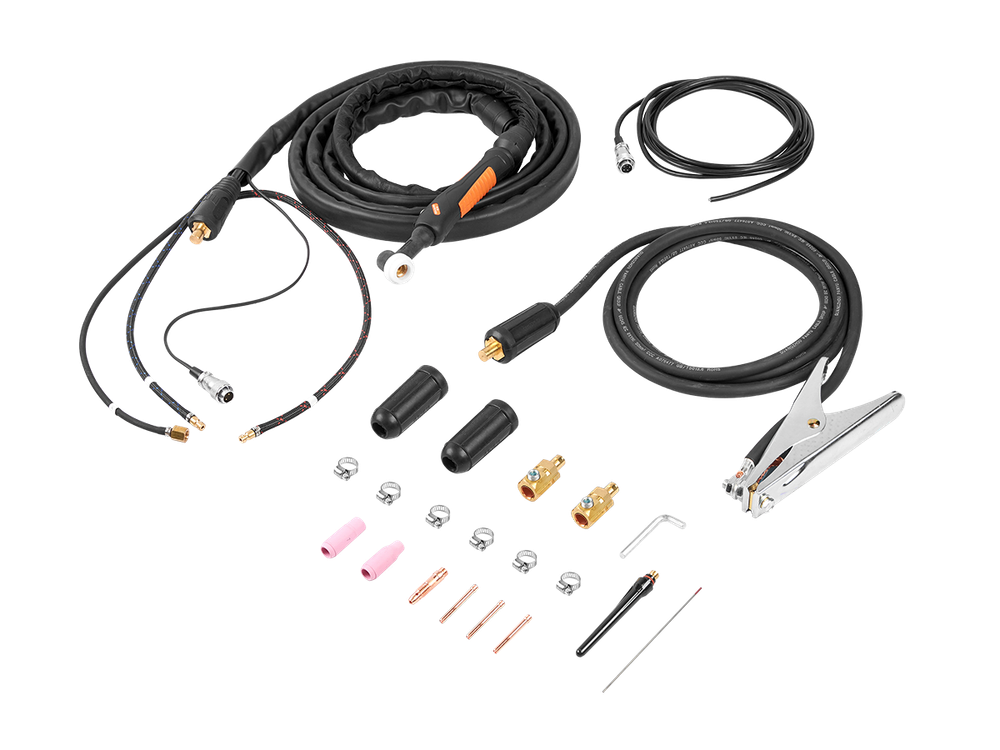

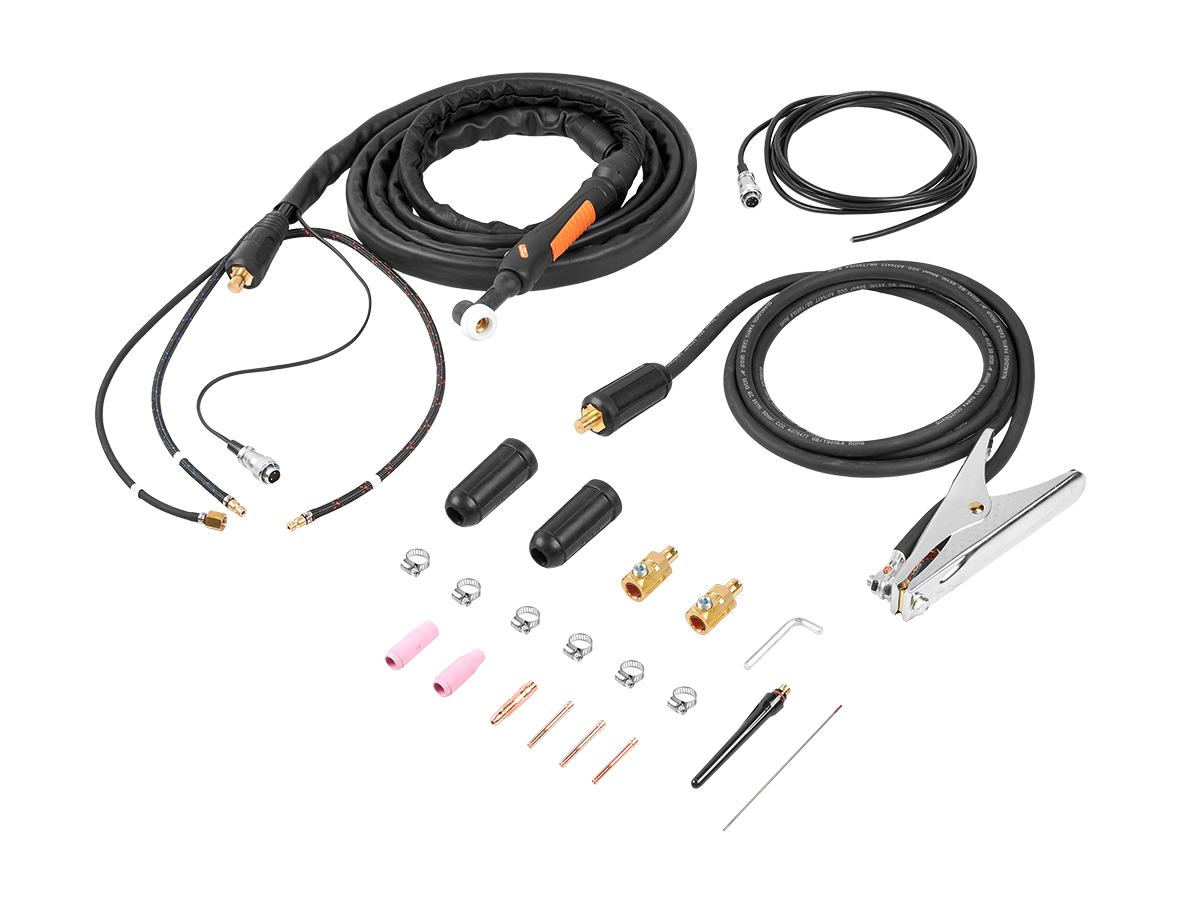

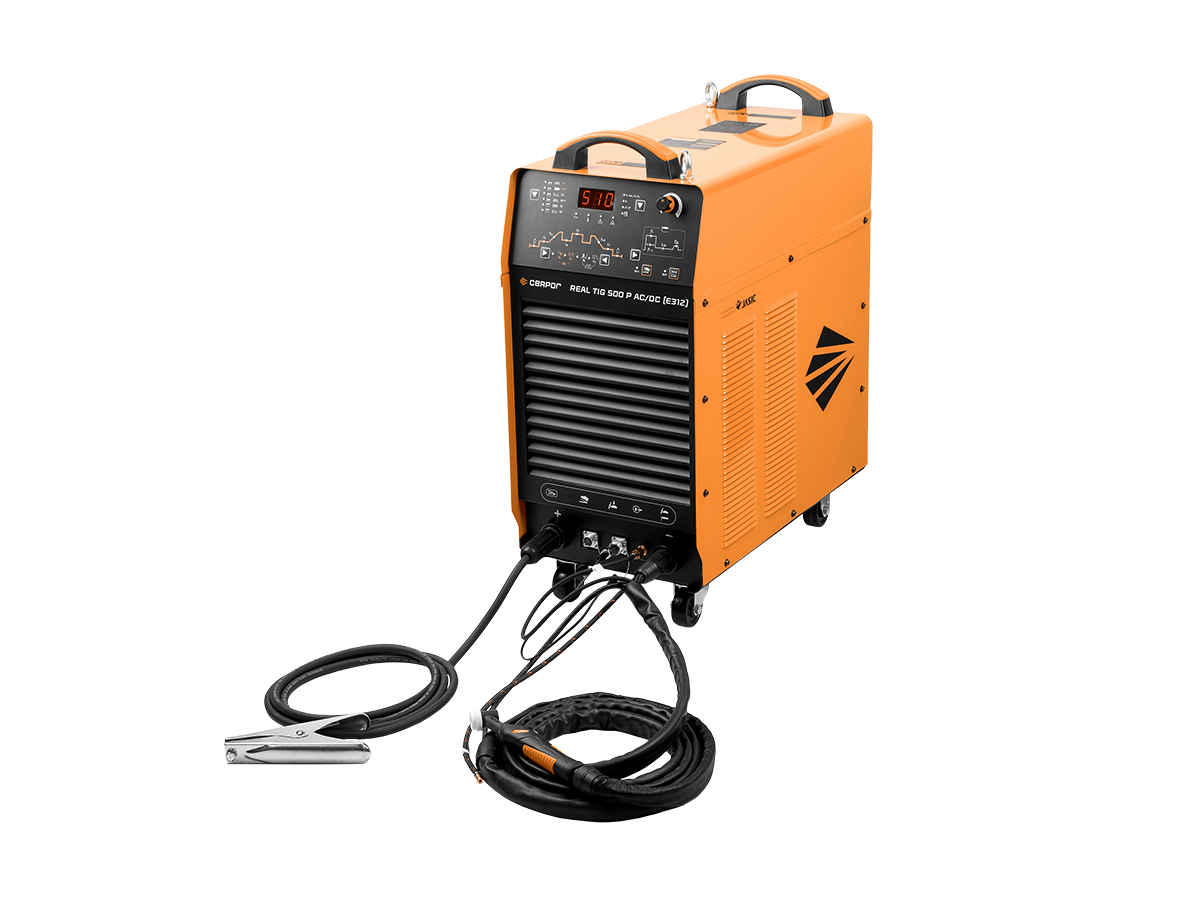

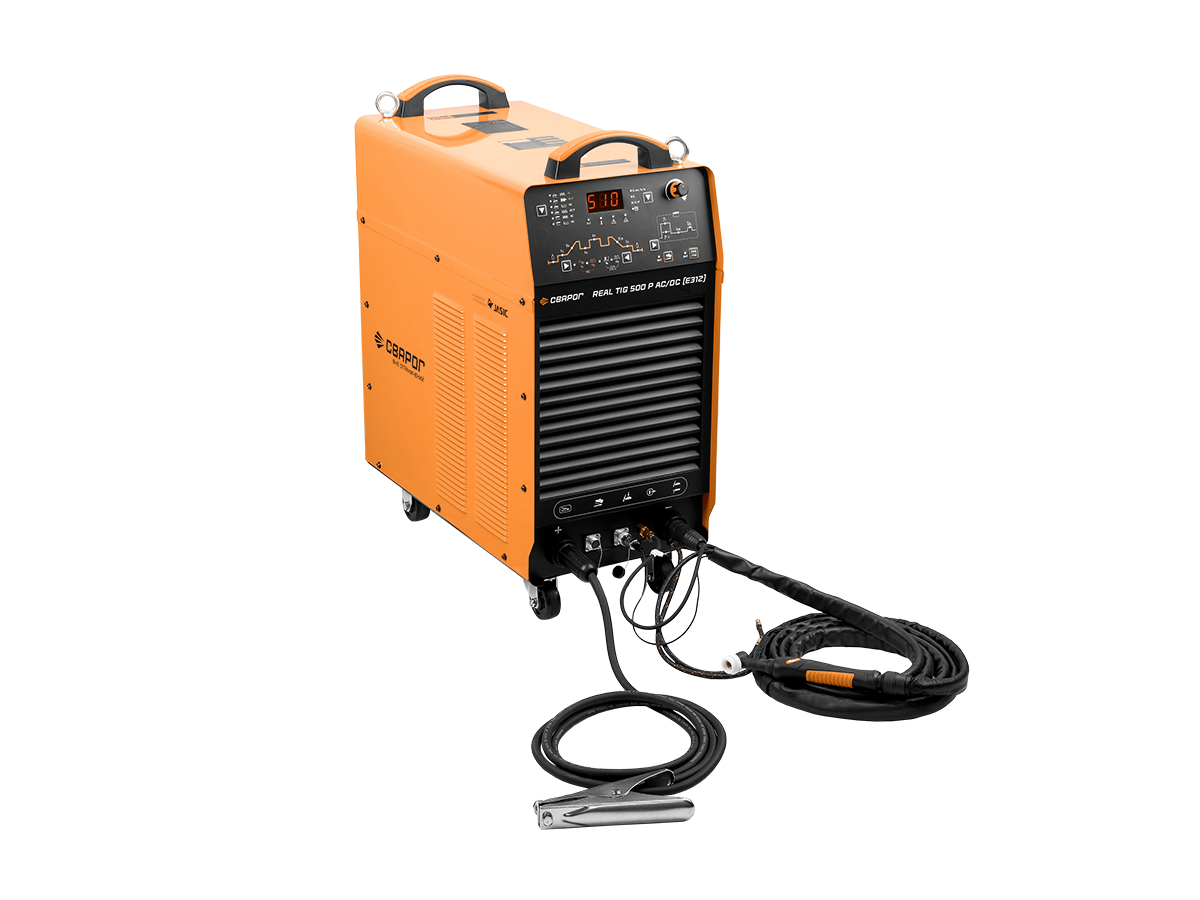

Комплект поставки:

Сварочная горелка TECH TS 18 в сборе (4 м) —1 шт.

Клемма заземления 500 А в сборе с кабелем (3 м) — 1 шт.

Комплект ЗИП— 1 шт.

Паспорт и Руководство по эксплуатации— 1 шт

Области применения: тяжелое станко- и машиностроение, авиа- и ракетостроение, судостроение, атомная промышленность, а также металлургическая, нефтедобывающая и химическая промышленность, ремонт и техническое обслуживание узлов и агрегатов. Подойдет для работ, где есть требования аттестации по системе НАКС.

Режимы сварки

Режимы работы горелки

Технические характеристики

Дополнительные функции TIG

Дополнительные функции MMA

Конструктивные решения

Базовые характеристики

Панельные соединения

Режим сварки TIG DC

Tungsten Inert Gas— аргонодуговая сварка неплавящимся электродом постоянным током. Позволяет сваривать большинство металлов и сплавов за исключением алюминия.

Режим работы 2Т/4Т

Режим работы горелкой или резаком: двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку для сварки продолжительных швов или реза.

Напряжение питающей сети

Действующее расчетное значение напряжения питающей сети.

Тестовая продувка газом до сварки

Используется для коррекции или установки расхода газа при замене газового баллона.

Antistick

Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.

Тип изготовления

Коэффициент мощности

Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.

Силовой разъём горелки

Тип разъёма подключения сварочной горелки.

Режим сварки TIG AC/DC

Tungsten Inert Gas— аргонодуговая сварка неплавящимся электродом. Позволяет сваривать большой перечень металлов  в том числе алюминия и его сплавов.

• DC- постоянный ток
• АС- переменный ток

Режим сварки SPOT

В режиме Spot устанавливается время длительности цикла сварки. Данный режим можно использовать:

• если необходимо получить сварной шов или точку одинаковой длины. Используется для постоянного и переменного тока.
• с использованием специальной насадки для Spot сварки.

Регулируемое время продувки газом до сварки TIG

Используется до начала сварки для защиты сварочного шва и оплавления вольфрамового электрода.

Hot Start

Для обеспечения лучшего поджига дуги в начале сварки происходит автоматическое повышение сварочного тока, что позволяет  облегчить начало сварочного процесса.

Тип транзисторов

MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.

КПД

Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.

Разъем управления горелки

Количество контактов разъёма.

Рабочий диапазон сетевого напряжения

Диапазон сетевого напряжения при котором оборудование позволяет производить работы.

Режим сварки TIG DC Pulse

Сварка в импульсном режиме делает сварочный процесс более контролируемым. Также в этом режиме возможно управлять выделяемым теплом в основной металл и получать сварное соединение нужного качества.

Режим повтора

Сварочная дуга будет гореть между установленным током завершения и основным током сварки. В режиме повтора цикл сварки можно повторять неограниченное количество раз.

Тестовая продувка газа

Используется для коррекции или установки расхода газа при замене газового баллона.

Регулируемый ток Hot Start

Возможность регулировки величины тока функции Hot Start.

Тип управления

Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.

Класс изоляции

Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:

• класс B— 120 °C;
• класс F— 155 °C;
• класс H— 180 °C.

Силовые панельные соединения

Тип разъема подключения силового кабеля.

Частота питающей сети

Количество изменений направления тока за секунду.

Режим сварки TIG AC/DC Pulse

Сварка в импульсном режиме делает сварочный процесс более контролируемым. Также в этом режиме возможно управлять выделяемым теплом в основной металл и получать сварное соединение нужного качества.

Регулируемое время продувки газом после сварки TIG

Используется для защиты окончания сварочного шва.

Регулируемый ARC Force

Форсаж дуги рекомендуется применять при сварке покрытыми электродами на малых токах. В процессе сварки происходит автоматическая регулировка силы сварочного тока, что уменьшает залипание покрытого электрода к свариваемой детали.

Цифровая индикация параметров сварки

Наличие и способ отображения сварочных параметров:

• Индикатор— отображает сварочный ток;
• Дисплей— отображает параметры сварки и активные функции;
• Дисплей LED— отображает все параметры сварки и все активные функции.

Степень защиты

Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):

• Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
• Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
• S— испытания производились при выключенном оборудовании

Подключение газа к горелке

Тип разъема для подключения защитного газа на передней панели сварочного аппарата к горелке.

Количество фаз

Количество фазных проводников подводящих электродвижущую силу  к оборудованию.

Режим TIG MIX

Чередование переменного (АС) и постоянного тока (DC). Позволяет сваривать алюминии при помощи чередования переменного тока (разбитие оксидной пленки) и постоянного тока (большая глубина проплавления), а также увеличить глубину проплавления до 40%.

Потребляемый ток

Максимальный потребляемый ток оборудованием из сети.

VRD

Функция снижающая выходное напряжение холостого хода до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится. Применяется в помещениях с повышенной влажностью.

Подключение ДУ

Возможность подключения устройства дистанционного управления: пульт или педаль.

Температура эксплуатации

Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.

Подключение газа, вход

Тип разъема для подключения защитного газа на задней панели сварочного аппарата.

Регулировка времени нарастания тока

Время перехода от стартового до пикового тока сварки.

Режим TIG MIX со сменой формы волны

Гибридный режим чередования переменного тока (AC) и постоянного тока (DC). Позволяет получить больше контроля сварочной ванны и выполнить самые сложные технологические задачи по сварке.

Потребляемая мощность TIG

Потребляемая мощность при максимальной нагрузке в режиме TIG.

Регулировка времени спада тока

Время перехода от основного тока до тока завершения. Используется для заварки кратера.

Отключаемый VRD

Возможность отключения и включения функции VRD.

Меню пользователя

Позволяет настроить дополнительные параметры сварки.

Режим TIG AC со сменой формы волны

Смена формы волны позволяет проще контролировать сварочную ванну при сварке разных толщин алюминия и его сплавов.

Потребляемая мощность MMA

Потребляемая мощность при максимальной нагрузке в режиме ММА.

Регулировка баланса полярности AC

Зависимость между глубиной проплавления и очистительными свойствами дуги на переменном токе (АС).

Память последнего режима сварки

Сохранение параметров сварки после выключения аппарата.

Память программ сварки

Возможность сохранения установленных режимов сварки.

Режим сварки TIG COLD DC

Режим TIG COLD позволяет минимизировать тепловложения в свариваемый металл, уменьшить деформации и зону термического влияния после сварочного процесса. Цвет шва можно получить ярко-серебристого цвета. Используется для небольших толщин свариваемого металла.

Сварочный ток TIG

Диапазон регулирования сварочного тока в режиме TIG.

Регулируемая частота AC

Зависимость между шириной и скоростью фокусирования сварочной дуги на переменном токе (АС).

Количество ячеек памяти MMA

Ячейки для сохранениями установленных режимов сварки.

Подключение беспроводных устройств

Возможность подключения беспроводных дистанционных устройств управления: пультов или педалей.

Режим сварки ММА DC

Manual Metal Arc— ручная дуговая сварка постоянным током плавящимся электродом.

Сварочный ток MMA

Диапазон регулирования сварочного тока в режиме ММА.

Полная циклограмма TIG

Позволяет производить регулировку каждого параметра сварки.

Воздушно-дуговая строжка

Снятие части металла с поверхности заготовки при помощи графитового электрода и подачи в область строжки сжатого воздуха. Это снятие полосы на поверхности детали, создание канавки,  удаление дефектного шва. Используется в металлургии и при ремонте сварных конструкций.

Подключение блока охлаждения

Возможность подключения кулера для охлаждения сварочной горелки.

Режим сварки ММА AC

Manual Metal Arc— ручная дуговая сварка постоянным током плавящимся электродом. Переменный ток (АС) не имеет полярности. При использовании данного режима отсутствует эффект электромагнитного дутья дуги свойственного постоянному току (DC).

Рабочее напряжение TIG

Напряжение на сварочной дуге при сварке в зависимости от тока сварки TIG.

Интеллектуальная система охлаждения

Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.

Рабочее напряжение ММА

Напряжение на сварочной дуге при сварке в зависимости от тока сварки ММА.

Интеллектуальная система охлаждения горелки

Система при которой кулер включается по сигналу от сварочного аппарата и происходит охлаждение горелки.

Программы TIG сварки

Готовые программы сварки с предустановленными значениями.

Напряжение холостого хода TIG

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме TIG.

Количество ячеек памяти TIG

Ячейки для сохранения установленных режимов сварки.

Сброс к заводским настройкам

Возможность сброса настроек к заводским.

Напряжение холостого хода MMA (VRD)

Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA с включенной функцией снижения напряжения холостого хода до безопасного уровня.

Регулируемая частота импульсов

Диапазон регулировки частоты импульсов  в режиме TIG.

Установка тележки

Совместимость оборудования и сварочной тележки.

Электрохимическая пассивация

Сварной шов и околошовная зона после термического воздействия дуги имеют неравномерное распределение легирующих элементов в химическом составе, что может вызвать коррозию при взаимодействии с окружающей средой, жидкостями или при контакте с другими видами металлов.

Электрохимическая пассивация позволяет очистить поверхность шва и околошовной зоны, образуя на поверхности обрабатываемого металла оксидную пленку, защищающую от коррозии. Деактивацию кислот проводят для предотвращения коррозии на сварочном шве, также пассивация улучшает внешний вид сварного шва.

ПН (40°C)

Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.

Подключение горелки с управлением

Возможность подключения сварочной горелки с возможностью регулировок параметров сварки.

Сварочный ток при ПН 100% TIG

Максимальное значение сварочного тока TIG для непрерывной работы оборудования.

Сварочный ток при ПН 100% MMA

Максимальное значение сварочного тока ММА для непрерывной работы оборудования.

Диаметр электрода TIG

Подходящие диаметры неплавящихся электродов для TIG сварки.

Диаметр электрода MMA

Подходящие диаметры плавящихся электродов для ММА сварки.

Способ возбуждения дуги

Высокочастотный— образование сварочной дуги с помощью высоковольтного напряжения без касания электродом свариваемой поверхности.
Касанием— образование сварочной дуги путем касания электрода о поверхность свариваемого материала.

Количество ячеек памяти программ сварки

Ячейки для сохранения установленных режимов сварки.
