Аппараты просты в применении и надежны в процессе эксплуатации
Отличительными особенностями аппарата являются:
- Бесперебойная работа при продолжительных нагрузках
- Регулировка индуктивности
- Возможность использования катушки D300 весом 20 кг
- Розетка 36 В для подогревателя газа

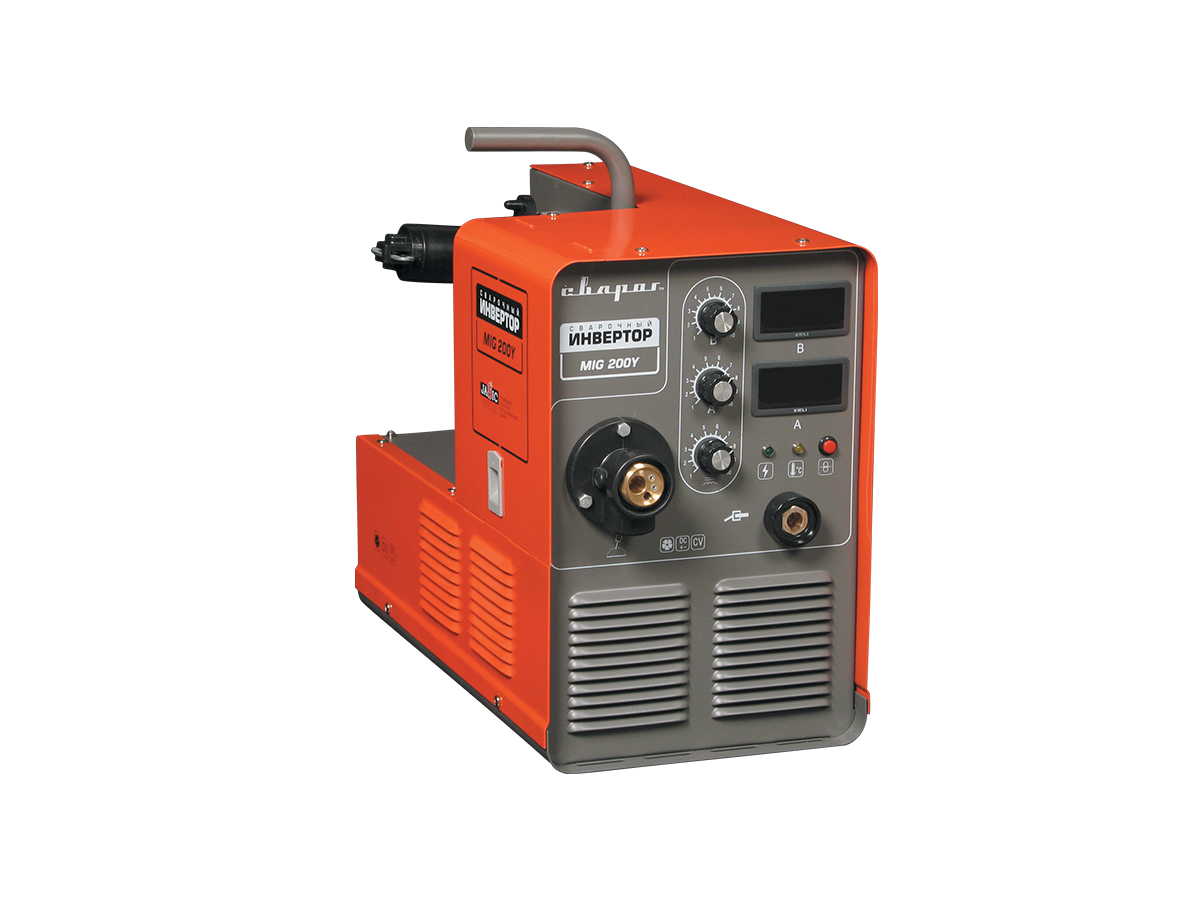

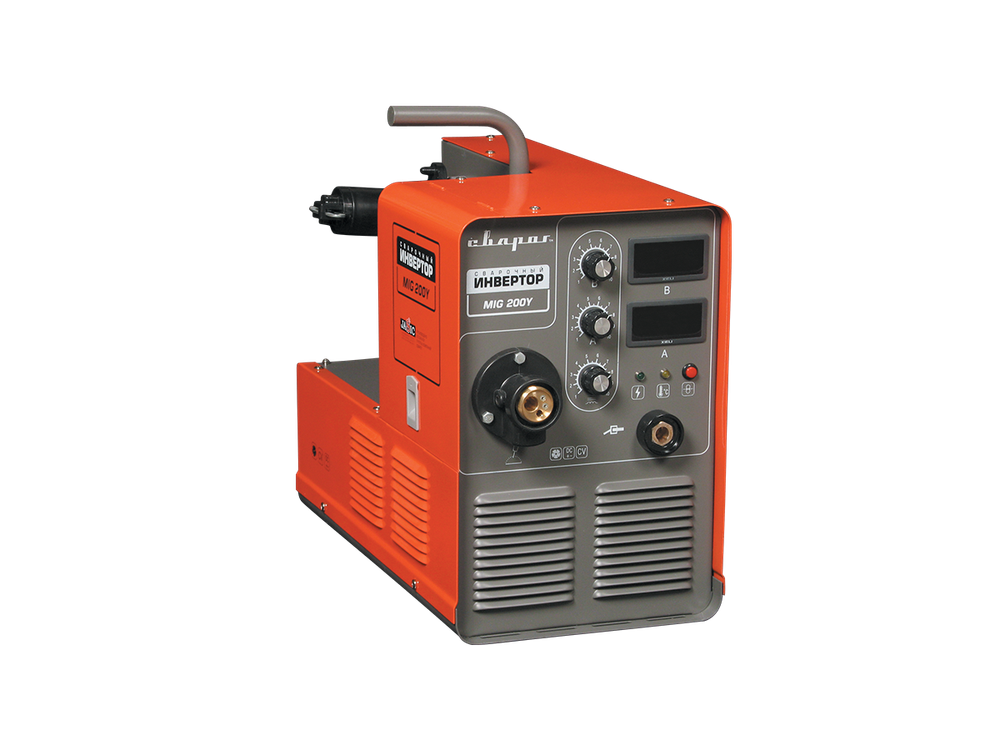

STANDART MIG 200 Y работает от питающей сети 220 В
- STANDART MIG 200 Y имеет прочный металлический корпус с удобной ручкой для переноски и катушкой расположенной в защитном кожухе.
- Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются

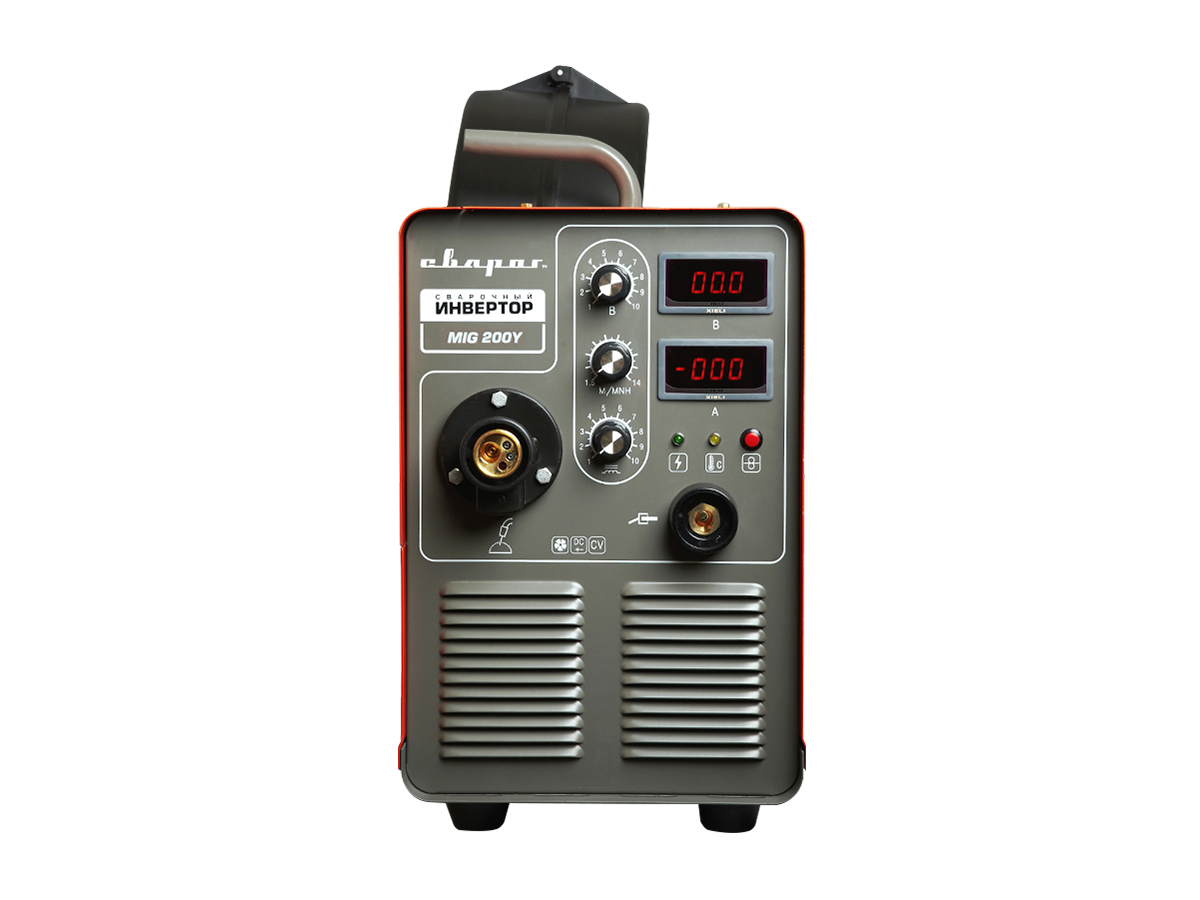

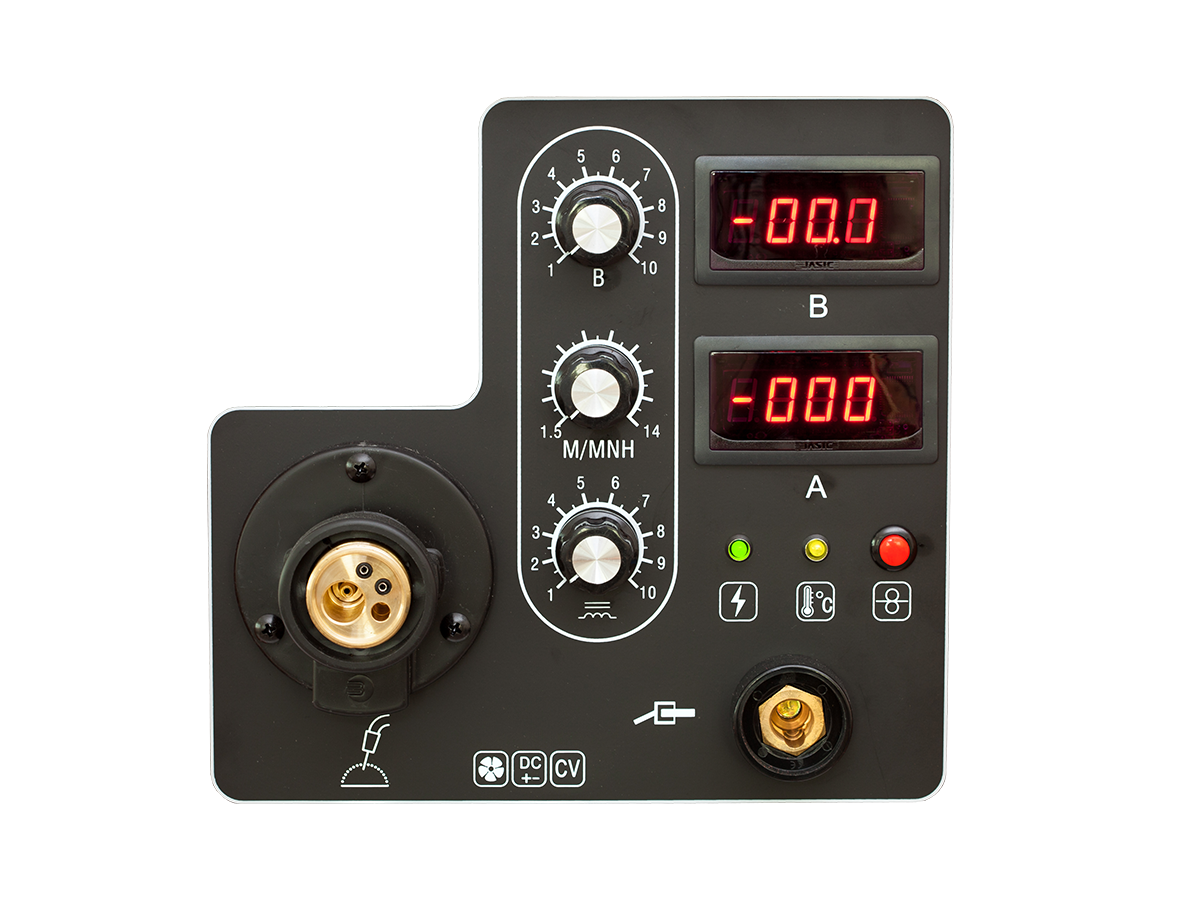

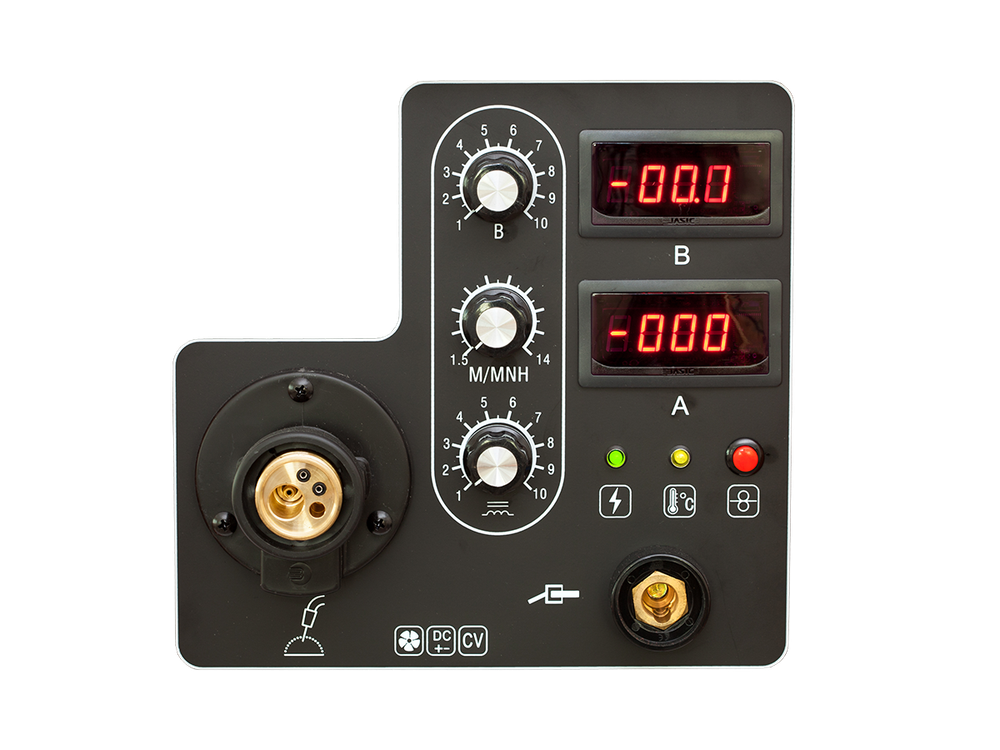

Удобная система управления:
- Регулятор индуктивности
- Регулятор скорости подачи сварочной проволоки
- Регулятор напряжения на дуге
- Цифровой дисплей для отображения напряжения на дуге
- Цифровой дисплей для отображения силы тока
- Индикатор сети загорается, когда аппарат включен
- Светодиодный индикатор перегрева
- Холостой прогон сварочной проволоки
- Выход «– »
- Евроразъем подключения горелки

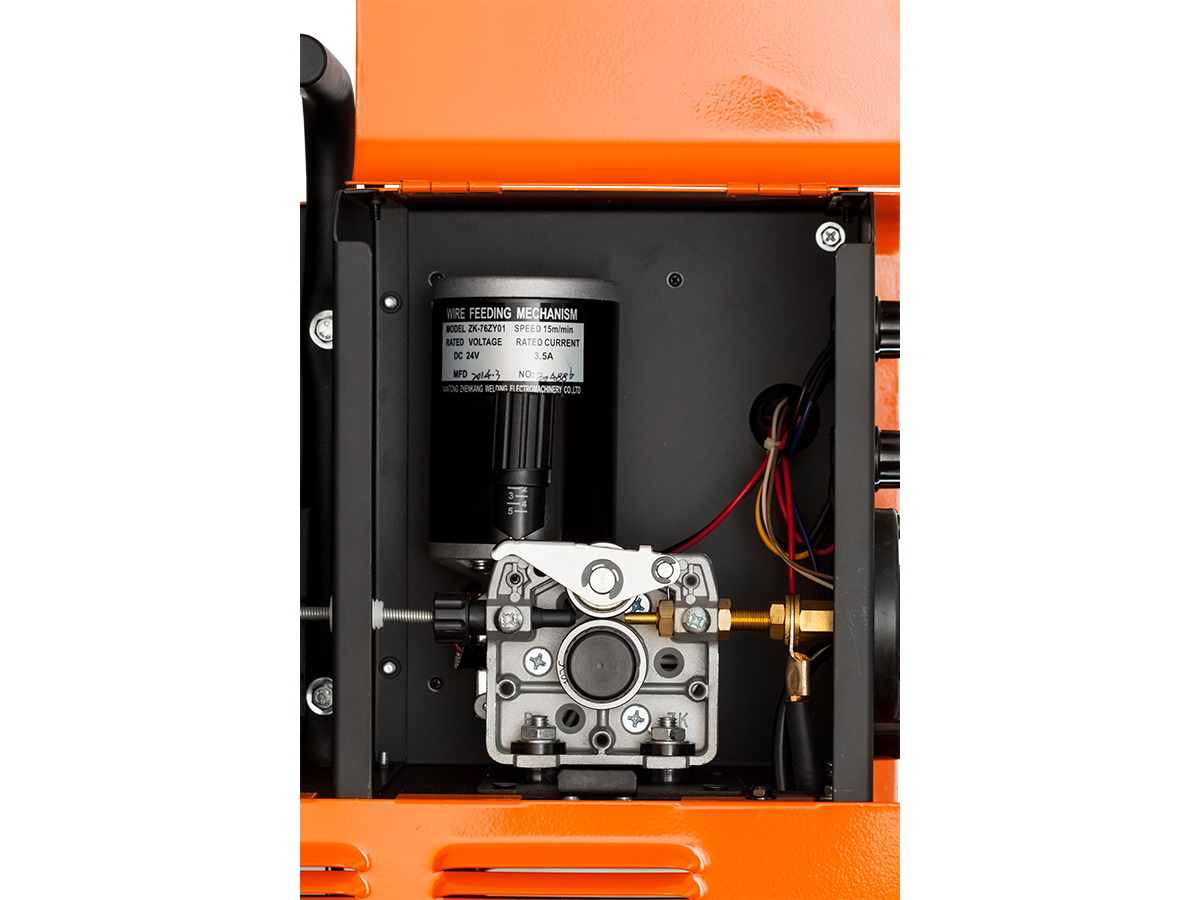

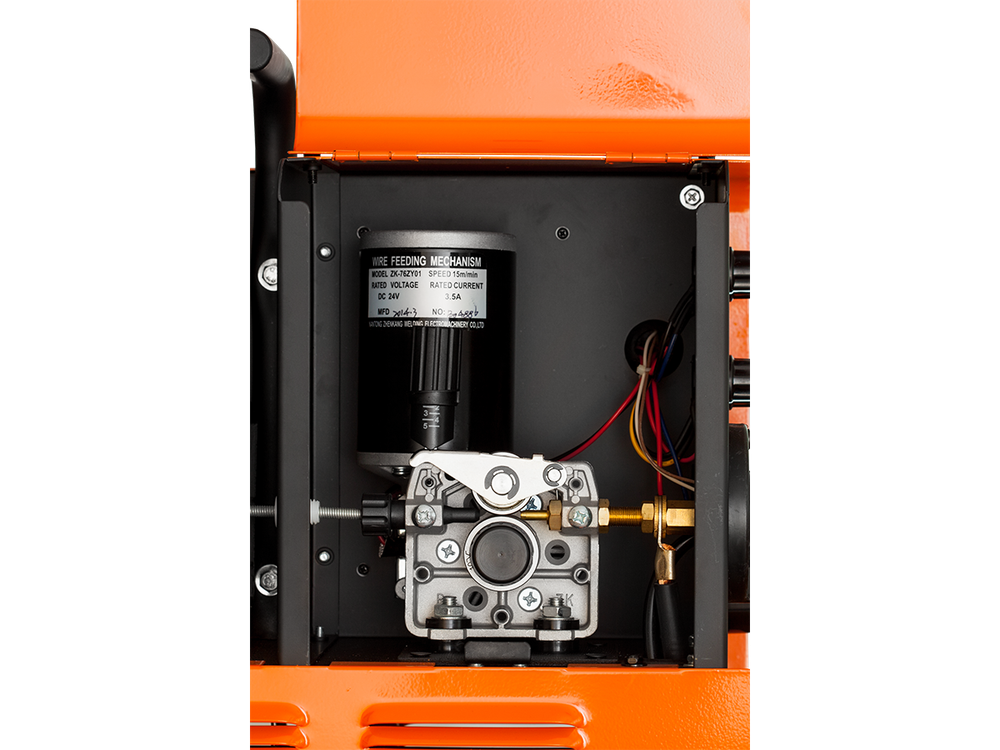

Надежный механизм подачи проволоки и удобное расположение катушки
- Возможность использования катушки D300 весом 20 кг
- Мощный электромотор и двухроликовый механизм подачи проволоки обеспечивает плавный и безрывковый процесс сварки на всех этапах
- Ролики, которые идут в комплекте аппарата позволяют работать со сварочной проволокой сразу с тремя сечениями: 0,6 – 0,8 – 1,0 мм
- Удобное расположение катушки с проволокой для быстрой замены
Бесперебойная устойчивая работа при температуре 40°
- Встроенный вентилятор и система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 40° без отключения по перегреву

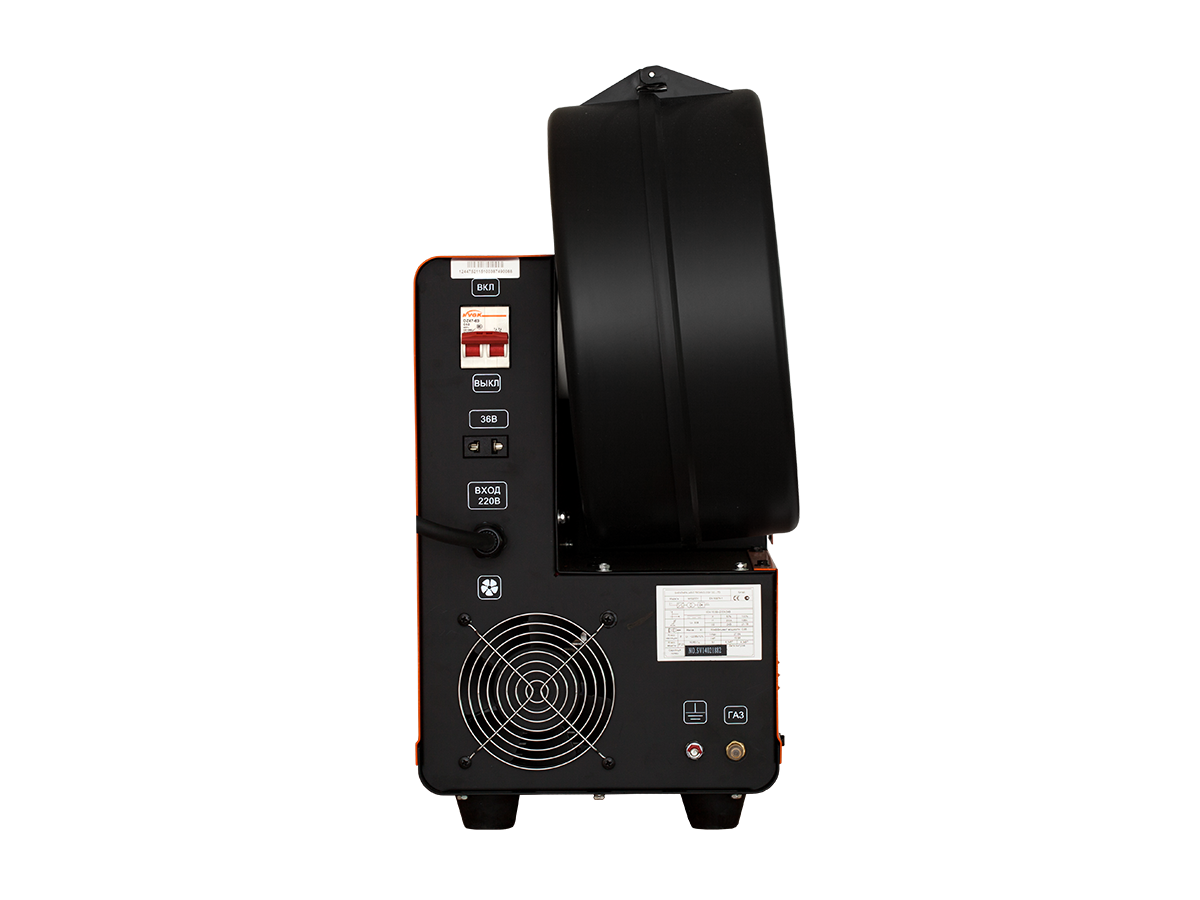

- На задней панели расположена розетка 36 В для подключения подогревателя газа и защитный предохранитель, который срабатывает при выходе из строя подогревателя редуктора

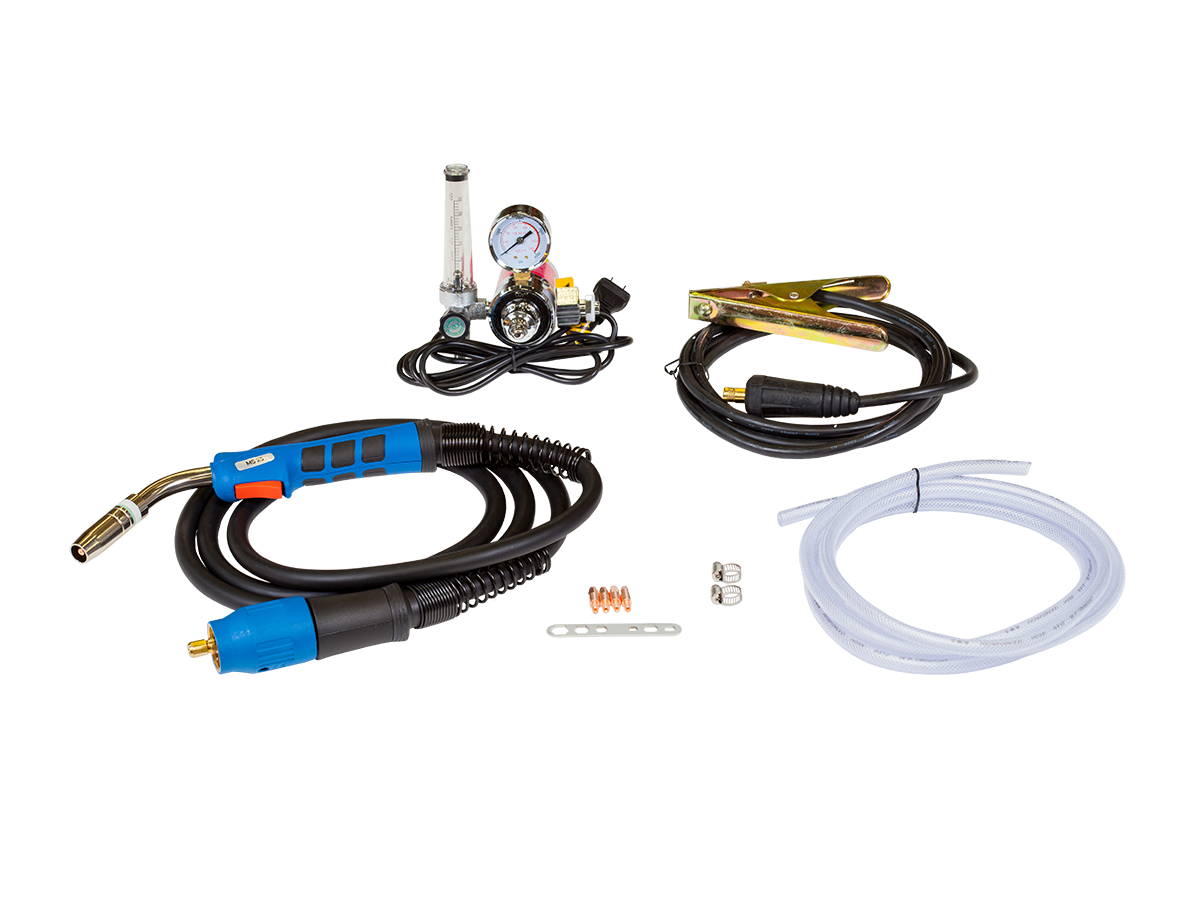

Комплект поставки:
- Горелка в сборе TECH MS 25, 3 м — 1 шт.
- Регулятор CO2 c подогревом (36 В)— 1 шт.
- Клемма заземления в сборе 200 А, 3 м— 1 шт.
- Комплект ЗИП— 1 шт.
Ролик подающий V 0.8/1.0 (установлен на аппарате) —1 шт
Рукав газовый Ø 9.4м — 1 шт
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки MIG/MAG DC | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 185–250 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 27.7 А |
| Потребляемая мощность MIG | 6.1 кВА |
| Сварочный ток MIG | 50–200 А |
| Рабочее напряжение MIG | 16.5 –24.0 В |
| Напряжение холостого хода MIG | 50 В |
| ПН (40°C) | 60 % |
| Сварочный ток при ПН, 100%, MIG | 160 А |
| Диаметр сварочной проволоки | 0.6 мм/0.8 мм/1.0 мм |
| Скорость подачи проволоки | 1.5 –16.0 м/мин |
| Количество роликов | 2 шт |
| Максимальный вес катушки | 20 кг |
Дополнительные функции MIG
| Характеристика | Значение |
|---|---|
| Регулировка индуктивности | Да |
| Холостой прогон проволоки | Да |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров сварки | Индикатор |
| Розетка 36 В | Да |
| Подающий механизм | Встроенный |
| Подключение блока охлаждения | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.85 |
| КПД | 85 % |
| Класс изоляции | F |
| Степень защиты | IP 21S |
| Температура эксплуатации | –10 …+40 °C |
| Габаритные размеры источника | 500×263×430 мм |
| Габаритные размеры аппарата в сборе | 500 ×263× 430 мм |
| Вес аппарата в сборе | 25 кг |
Панельные соединения источника
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Подключение горелки | Евроадаптер |
| Подключение газа, вход | Штуцер ⌀9 мм |
Силовые панельные соединения
Тип разъема подключения силового кабеля.
Режим сварки MIG/MAG DC
Механизированная (полуавтоматическая) сварка сплошной проволокой в среде защитных газов.
MIG– полуавтоматическая сварка в среде инертных газов, таких как Ar (аргон).
MAG– полуавтоматическая сварка в среде активных газов, таких как СО2 (углекислый газ) или газовые смеси.
Режим работы 2Т/4Т
Режим работы горелкой или резаком: двух и четырехтактный режимы включения и выключения сварочного тока. Данная функция позволяет не держать нажатой кнопку для сварки продолжительных швов или реза.
Напряжение питающей сети
Действующее расчетное значение напряжения питающей сети.
Режим Synergy МIG
В режиме Synergy MIG напряжение на дуге подстраивается автоматически в зависимости от выбранной силы тока. Данный режим позволяет быстро и оптимально настроить процесс сварки.
Antistick
Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.
Регулируемое время продувки газом до сварки TIG
Используется до начала сварки для защиты сварочного шва и оплавления вольфрамового электрода.
Тип изготовления
SMT монтаж— поверхностный монтаж радиодеталей на плате с высокой степенью интеграции. Основные преимущества— это снижение габаритов и массы платы, а также ее ремонтопригодность.Навесной монтаж— поверхностный монтаж радиодеталей с меньшей, в сравнении с SMT-монтажом, степенью интеграции.Комбинированный— присутствуют элементы как SMT, так и Навесного монтажа.
Коэффициент мощности
Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.
Разъем управления панельный
Количество контактов разъёма.
Подключение горелки
Тип разъема для подключения сварочной горелки.
Режим сварки MIG/MAG D Pulse DC
Механизированная (полуавтоматическая) сварка сплошной проволокой в среде защитных газов. Перенос капли осуществляется без коротких замыканий. Образование капли на кончике сварочной проволоки и сброс её в направлении оси проволоки достигается путем чередования импульсного повышения силы тока в определенных пределах, зависящих от рода защитного газа, материала и диаметра проволоки.
Режим программируемый 4T
Четырехтактный режим включения и выключения сварочного тока с возможностью ручного контроля стартового и тока завершения.
Смена полярности
Смена полярности позволяет производить сварку сплошной сварочной проволокой или порошковой.
Hot Start
Для обеспечения лучшего поджига дуги в начале сварки происходит автоматическое повышение сварочного тока, что позволяет облегчить начало сварочного процесса.
Регулируемое время продувки газом после сварки TIG
Используется для защиты окончания сварочного шва.
Тип транзисторов
MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.
КПД
Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.
Рабочий диапазон сетевого напряжения
Диапазон сетевого напряжения при котором оборудование позволяет производить работы.
Режим прихваток MIG/MAG DC
Позволяет устанавливать время длительности сварочного процесса.
Сварка алюминия
Сварка алюминия и его сплавов.
Регулируемый ток Hot Start
Возможность регулировки величины тока функции Hot Start.
Регулировка времени спада тока
Время перехода от основного тока до тока завершения. Используется для заварки кратера.
Тип управления
Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.
Класс изоляции
Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:
- класс B— 120 °C;
- класс F— 155 °C;
- класс H— 180 °C.
Частота питающей сети
Количество изменений направления тока за секунду.
Режим сварки порошковой проволокой FCAW
Проволока представляет собой металлическую оболочку внутри которой содержится наполнитель. Может использоваться как с защитным газом, так и без с самозащитной проволокой (зависит от марки).
Регулировка индуктивности
Зависимость между шириной, высотой шва и глубиной проплавления.
VRD
Функция снижающая выходное напряжение холостого хода до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится. Применяется в помещениях с повышенной влажностью.
Количество ячеек памяти TIG
Ячейки для сохранения установленных режимов сварки.
Цифровая индикация параметров сварки
Наличие и способ отображения сварочных параметров:
- Индикатор— отображает сварочный ток;
- Дисплей— отображает параметры сварки и активные функции;
- Дисплей LED— отображает все параметры сварки и все активные функции.
Степень защиты
Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):
- Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
- Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
- S— испытания производились при выключенном оборудовании
Количество фаз
Количество фазных проводников подводящих электродвижущую силу к оборудованию.
Подключение жидкостного охлаждения горелки
Возможность подключения охлаждения горелки к выносному механизму подачи проволоки.
Режим сварки ММА DC
Manual Metal Arc— ручная дуговая сварка постоянным током плавящимся электродом.
Потребляемый ток
Максимальный потребляемый ток оборудованием из сети.
Холостой прогон проволоки
Используется при замене катушки с проволокой. Защитный газ при этом не расходуется.
Отключаемый VRD
Возможность отключения и включения функции VRD.
Ток поджига дуги
Ток в начале сварочного процесса.
Подключение ДУ
Возможность подключения устройства дистанционного управления: пульт или педаль.
Температура эксплуатации
Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.
Подключение газа, вход
Тип разъема для подключения защитного газа на задней панели сварочного аппарата.
Режим сварки TIG DC
Tungsten Inert Gas— аргонодуговая сварка неплавящимся электродом постоянным током. Позволяет сваривать большинство металлов и сплавов за исключением алюминия.
Потребляемая мощность MIG
Потребляемая мощность при максимальной нагрузке в режиме МIG.
Тестовая продувка газа
Используется для коррекции или установки расхода газа при замене газового баллона.
Регулируемый ARC Force
Форсаж дуги рекомендуется применять при сварке покрытыми электродами на малых токах. В процессе сварки происходит автоматическая регулировка силы сварочного тока, что уменьшает залипание покрытого электрода к свариваемой детали.
Тип горелки
Вентильная горелка— начало и прекращение подачи защитного газа осуществляется вручную при помощи вентиля на горелке.
Горелка с кнопкой— подача защитного газа происходит после нажатия кнопки горелки.
Интеллектуальная система охлаждения
Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.
Потребляемая мощность MMA
Потребляемая мощность при максимальной нагрузке в режиме ММА.
Регулируемое время продувки газом до сварки MIG
Используется до начала сварки для удаления остаточного воздуха в сварочной горелке и для исключения образования дефектов в начале сварочного процесса.
Количество ячеек памяти MMA
Ячейки для сохранениями установленных режимов сварки.
Способ возбуждения дуги
Высокочастотный— образование сварочной дуги с помощью высоковольтного напряжения без касания электродом свариваемой поверхности.
Касанием— образование сварочной дуги путем касания электрода о поверхность свариваемого материала.
Интеллектуальная система охлаждения горелки
Система при которой кулер включается по сигналу от сварочного аппарата и происходит охлаждение горелки.
Потребляемая мощность TIG
Потребляемая мощность при максимальной нагрузке в режиме TIG.
Регулируемое время продувки газом после сварки MIG
Используется для защиты окончания сварочного шва от воздействия окружающей среды.
Воздушно-дуговая строжка
Снятие части металла с поверхности заготовки при помощи графитового электрода и подачи в область строжки сжатого воздуха. Это снятие полосы на поверхности детали, создание канавки, удаление дефектного шва. Используется в металлургии и при ремонте сварных конструкций.
Меню пользователя
Позволяет настроить дополнительные параметры сварки.
Сварочный ток MIG
Диапазон регулирования сварочного тока в режиме МIG.
Дожигание сварочной проволоки
Регулирует вылет проволоки относительно сварочного наконечника после окончания сварочного процесса.
Память последнего режима сварки
Сохранение параметров сварки после выключения аппарата.
Сварочный ток MMA
Диапазон регулирования сварочного тока в режиме ММА.
Заварка кратера
Функция регулирования тока и напряжения дуги для получения качественного окончания или исключение образования дефекта сварного шва.
Розетка 36 В
Используется для подключения подогревателя газа.
Сварочный ток TIG
Диапазон регулирования сварочного тока в режиме TIG.
Подающий механизм
Тип подающего механизма:
- Выносной— механизм подачи проволоки как отдельное устройство
- Встроенный— механизм подачи проволоки установлен в аппарате
Рабочее напряжение MIG
Напряжение на сварочной дуге в зависимости от тока сварки MIG.
Плавный старт
Плавная подача проволоки в начале сварочного процесса.
Подключение блока охлаждения
Возможность подключения кулера для охлаждения сварочной горелки.
Рабочее напряжение ММА
Напряжение на сварочной дуге при сварке в зависимости от тока сварки ММА.
Программы MIG сварки
Готовые программы сварки с предустановленными значениями.
Подключение горелки типа Spool Gun
Горелка имеет встроенный механизм подачи сварочной проволоки и предназначена для полуавтоматической сварки в среде защитных газов углеродистой, нержавеющей, алюминиевой и порошковой самозащитой сварочной проволокой.
Рабочее напряжение TIG
Напряжение на сварочной дуге при сварке в зависимости от тока сварки TIG.
Количество ячеек памяти MIG
Ячейки для сохранения установленных режимов сварки.
Удлинение соединительных кабелей
Удлинение сварочных кабелей от аппарата к выносному механизму подачи проволоки.
Напряжение холостого хода MIG
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MIG.
Заполнение импульса MIG/MAG D Pulse
Отношение длительности пикового тока к базовому за один период.
Подключение беспроводных устройств
Возможность подключения беспроводных дистанционных устройств управления: пультов или педалей.
Напряжение холостого хода MMA (VRD)
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA с включенной функцией снижения напряжения холостого хода до безопасного уровня.
Частота импульса MIG/MAG D Pulse
Частота смены двух токов за один период.
Установка тележки
Совместимость оборудования и сварочной тележки.
Напряжение холостого хода TIG
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме TIG.
Полная циклограмма MIG
Позволяет производить регулировку каждого параметра сварки.
Сброс к заводским настройкам
Возможность сброса настроек к заводским.
SMART GAS
Интеллектуальная экономия газа, которая автоматически регулирует время продувки газом после сварки в зависимости от настроек оборудования и делает сварку экономически выгоднее.
ПН (40°C)
Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.
Сварочный ток при ПН 100% MIG
Максимальное значение сварочного тока МIG для непрерывной работы оборудования.
Сварочный ток при ПН 100% MMA
Максимальное значение сварочного тока ММА для непрерывной работы оборудования.
Сварочный ток при ПН 100% TIG
Максимальное значение сварочного тока TIG для непрерывной работы оборудования.
Диаметр сварочной проволоки MIG
Поддерживаемые диаметры сварочной проволоки для МIG.
Диаметр электрода MMA
Подходящие диаметры плавящихся электродов для ММА сварки.
Диаметр электрода TIG
Подходящие диаметры неплавящихся электродов для TIG сварки.
Скорость подачи проволоки
Диапазон регулирования скорости подачи проволоки.
Количество роликов
Количество роликов установленных в механизме подачи сварочной проволоки.
Максимальная масса катушки
Максимальный масса, которую выдерживает катушкодержатель аппарата.
Количество ячеек памяти программ сварки
Ячейки для сохранения установленных режимов сварки.
