Аппараты просты в применении и надежны в процессе эксплуатации
Отличительными особенностями аппарата являются:
- Сочетание нескольких видов сварки
- Большой набор функций и регулировок
- Оснащен функцией удаленного управления и функцией снижения напряжения VRD
- Длительная бесперебойная работа при больших нагрузках
- Есть все необходимое в комплекте для выполнения сварочных работ
TECH ARC 205 B работает от однофазной питающей сети 220 В
- Работа в широком диапазоне сетевого напряжения: от 160 до 270 В обеспечивает качественную сварку от просаженной сети, что является преимуществом для проведения работ в условиях гаражных и дачных хозяйств
- Инвертор может работать от автономных электростанций, генераторов, необорудованных цифровыми инверторами. Подключение возможно через удлинитель большой длины, с правильно подобранным сечением кабеля— чтобы исключить потерю мощности
- Благодаря увеличенному разъему ОКС 35-50 мм силовые выходы при работе не нагреваются

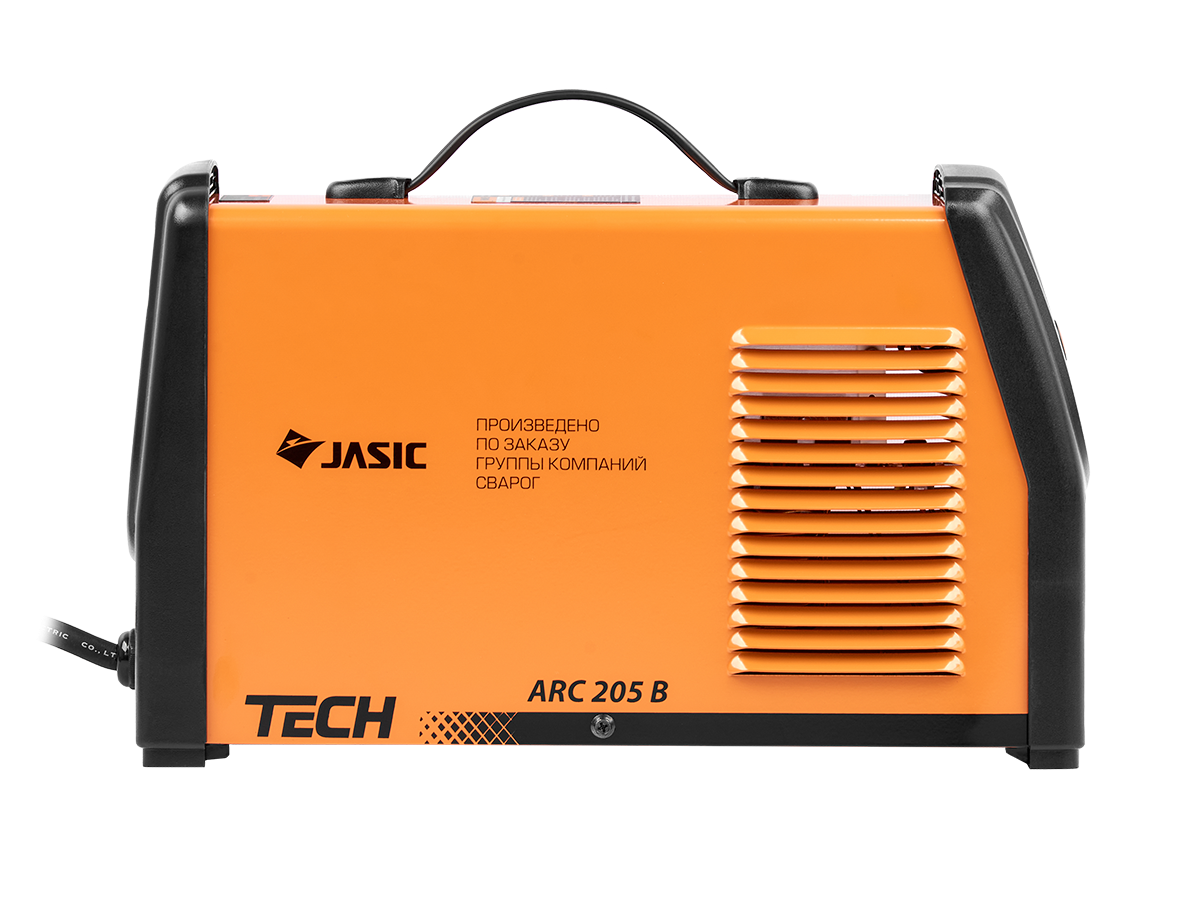

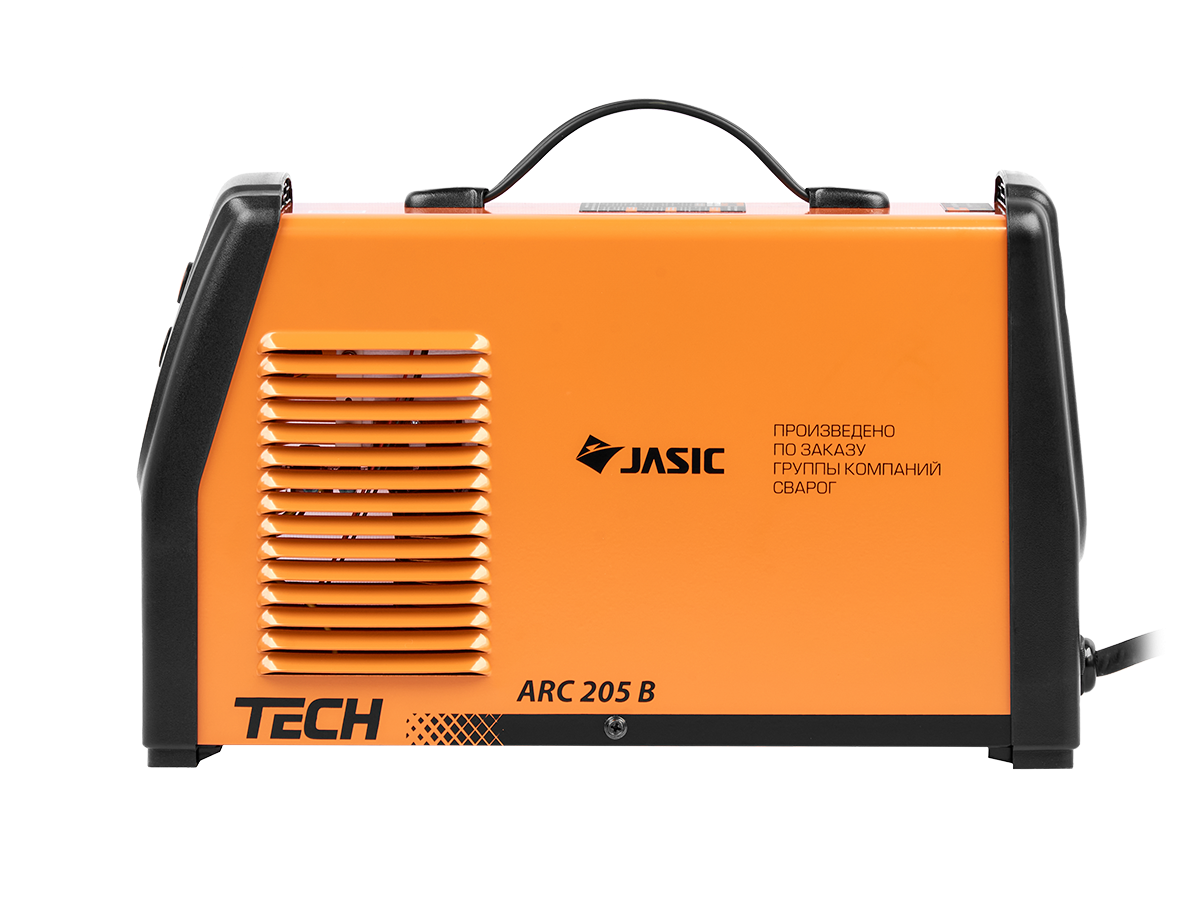

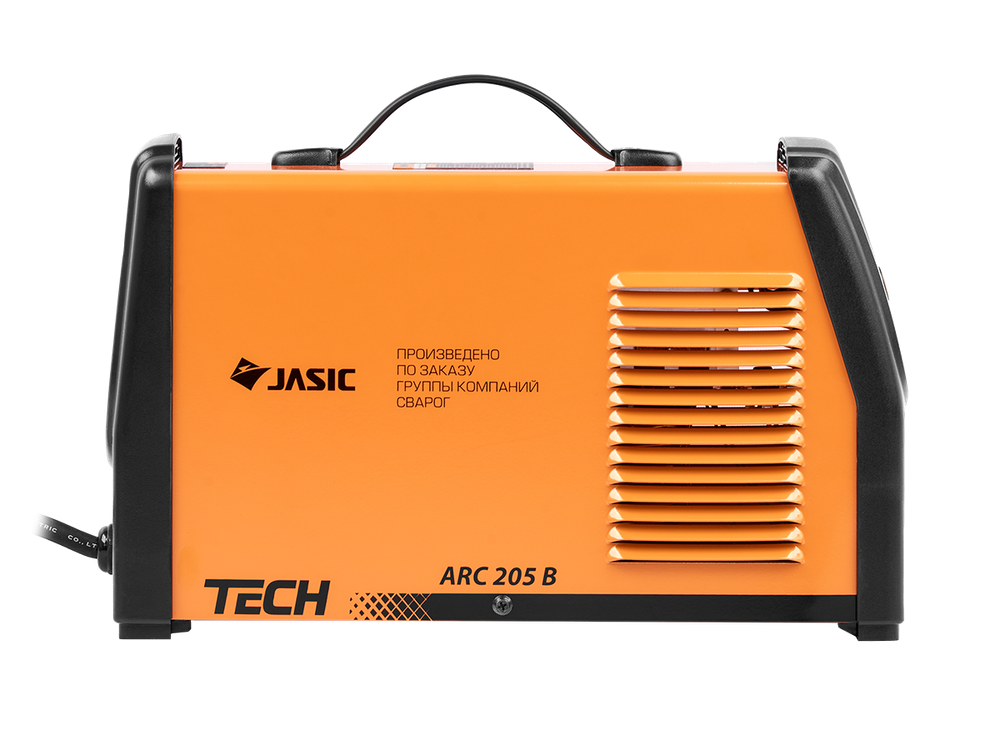

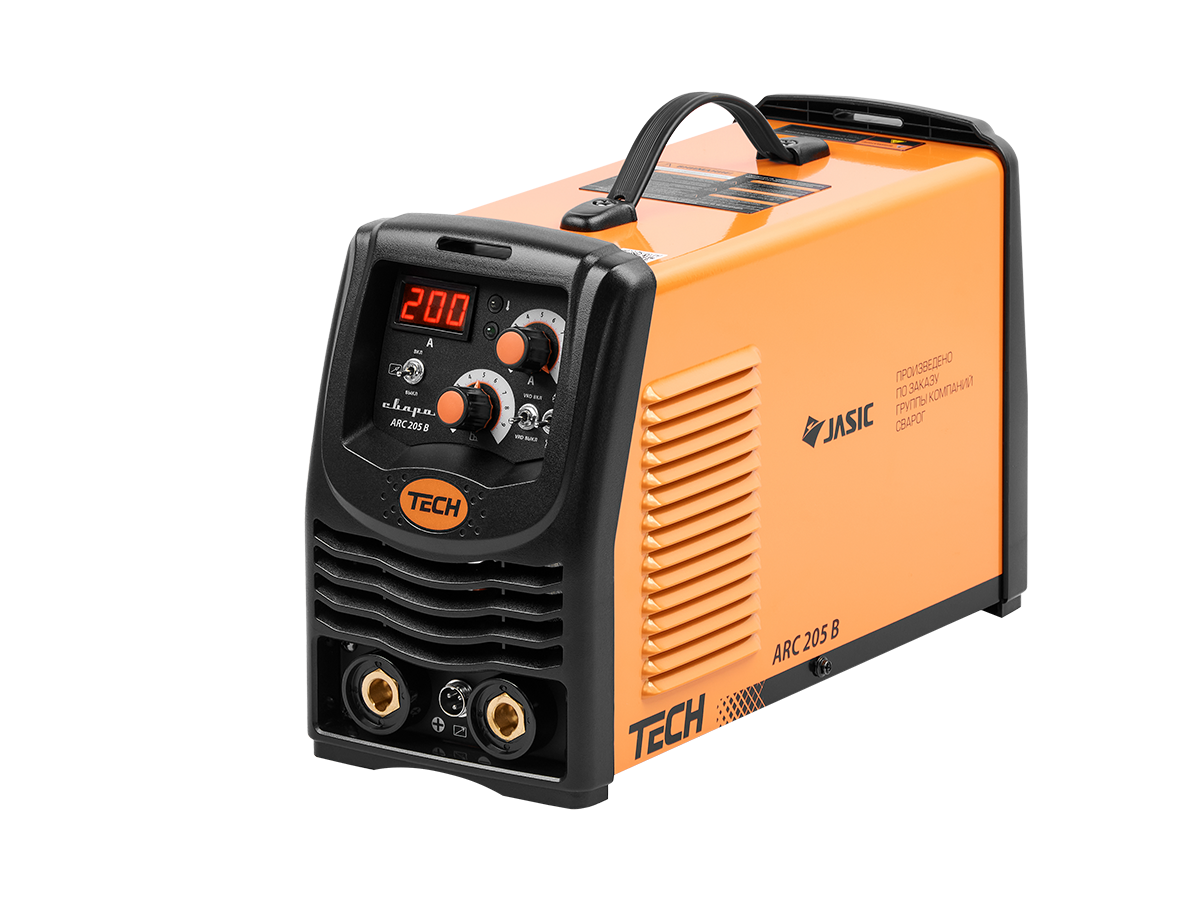

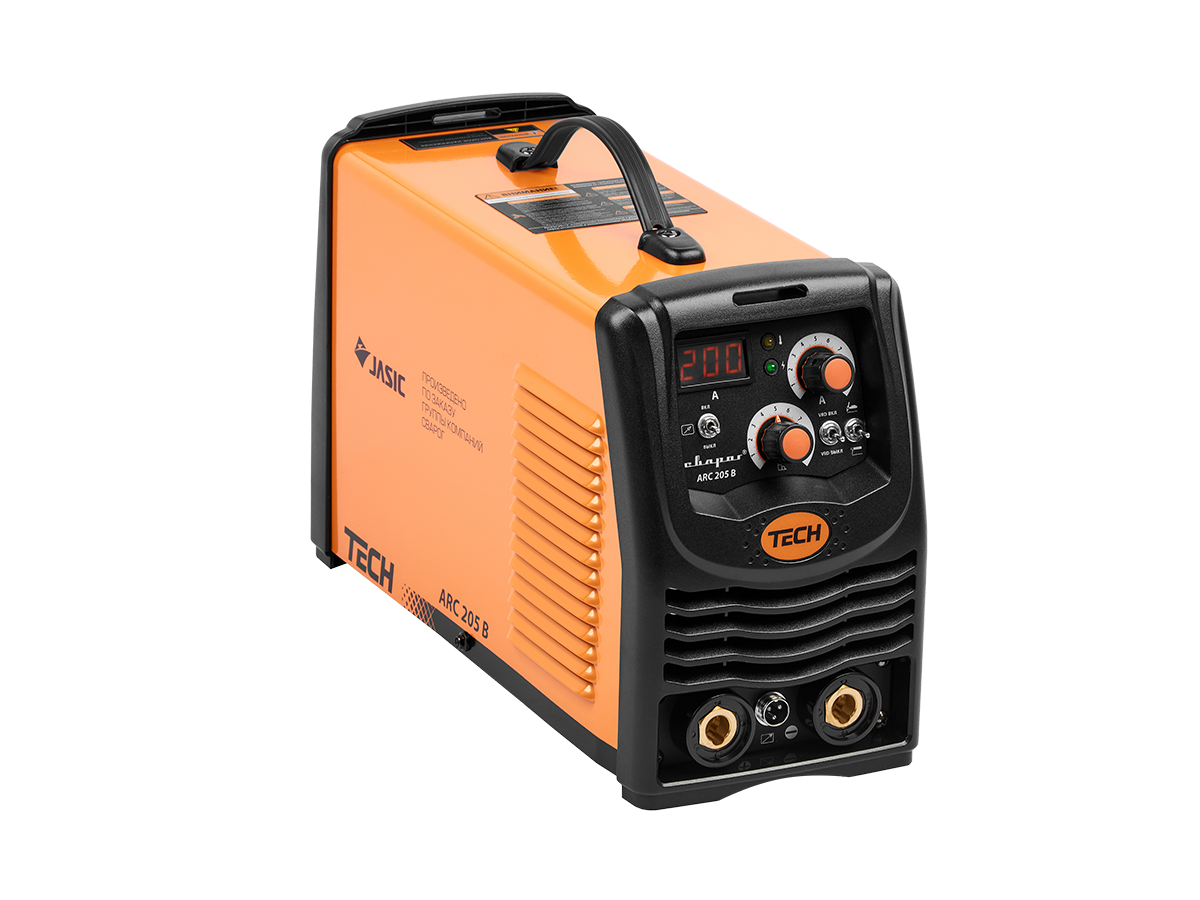

Компактный и легкий аппарат весом 8 кг
TECH ARC 205 B это надежный, долговечный и ударопрочный инструмент для сварочных мастерских и работы на объектах.
Аппарат имеет компактные размеры, прочный металлический корпус и удобный плечевой ремень для переноски.

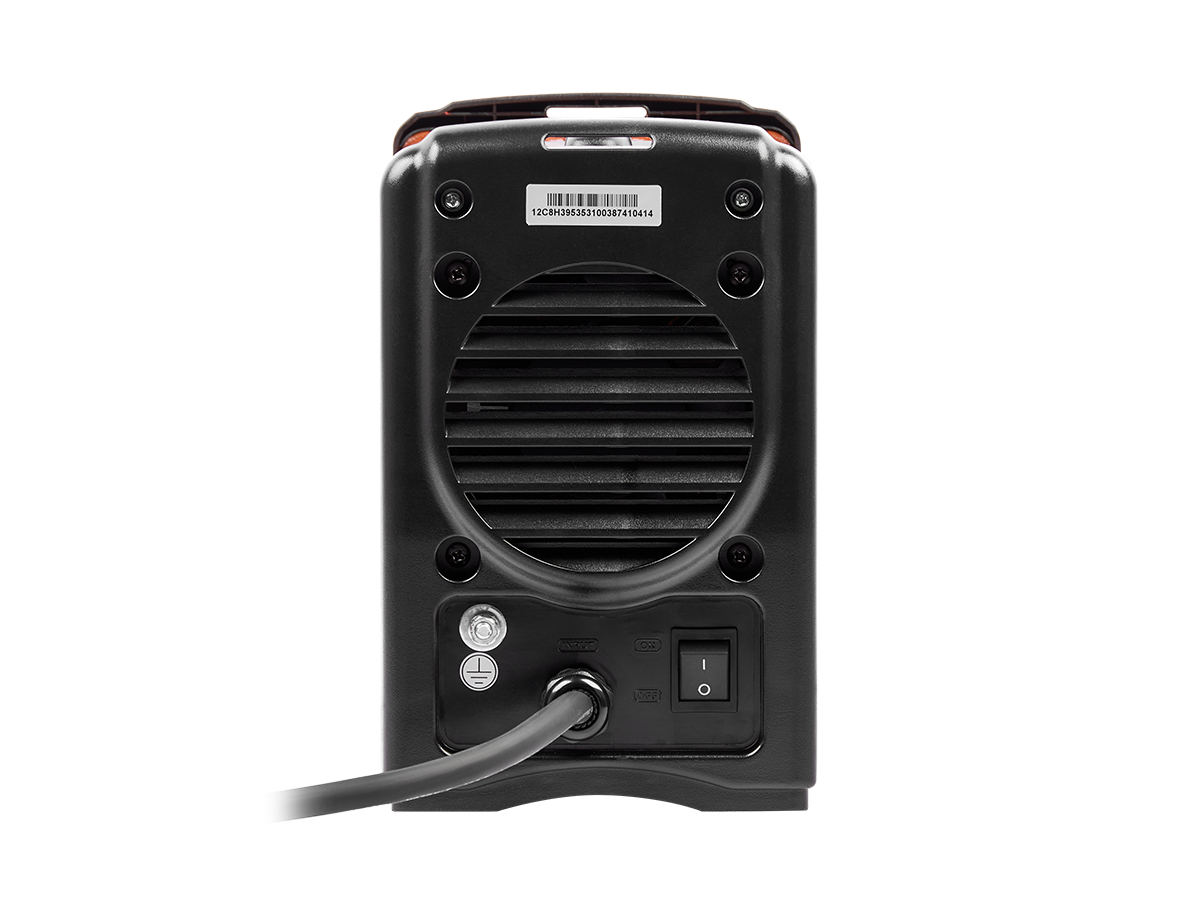

Производительная система вентиляции
Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву

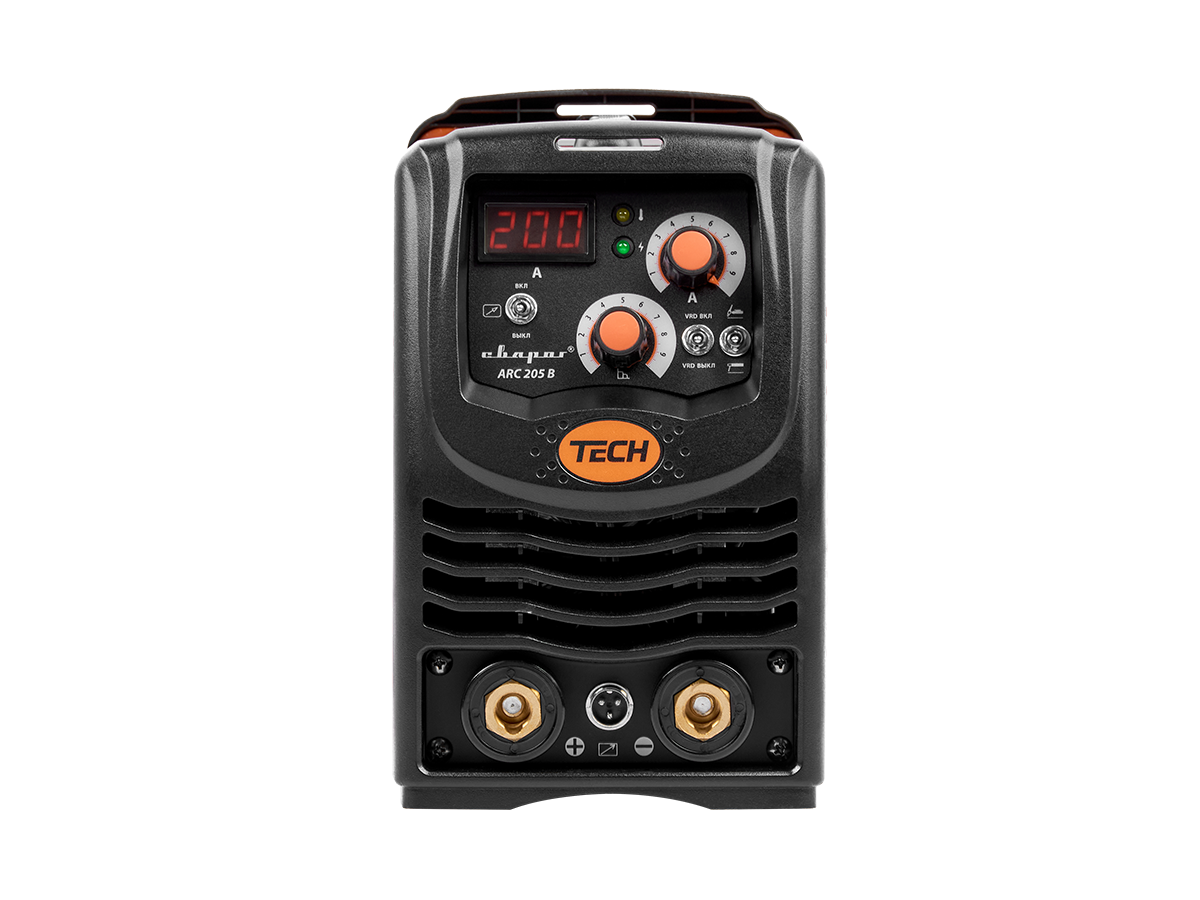

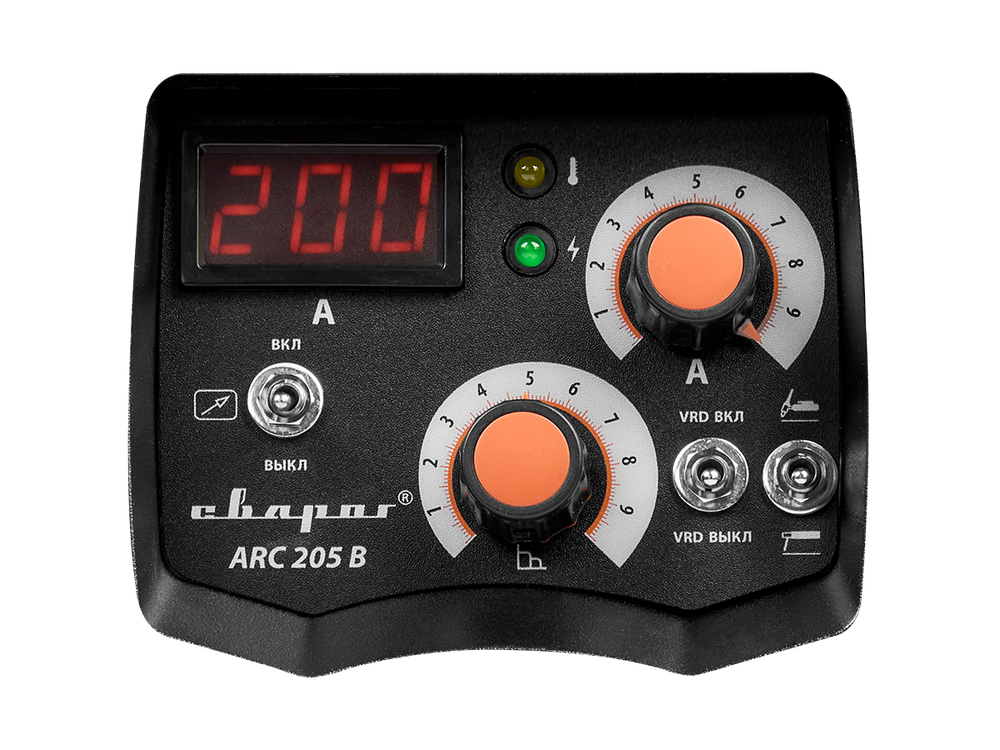

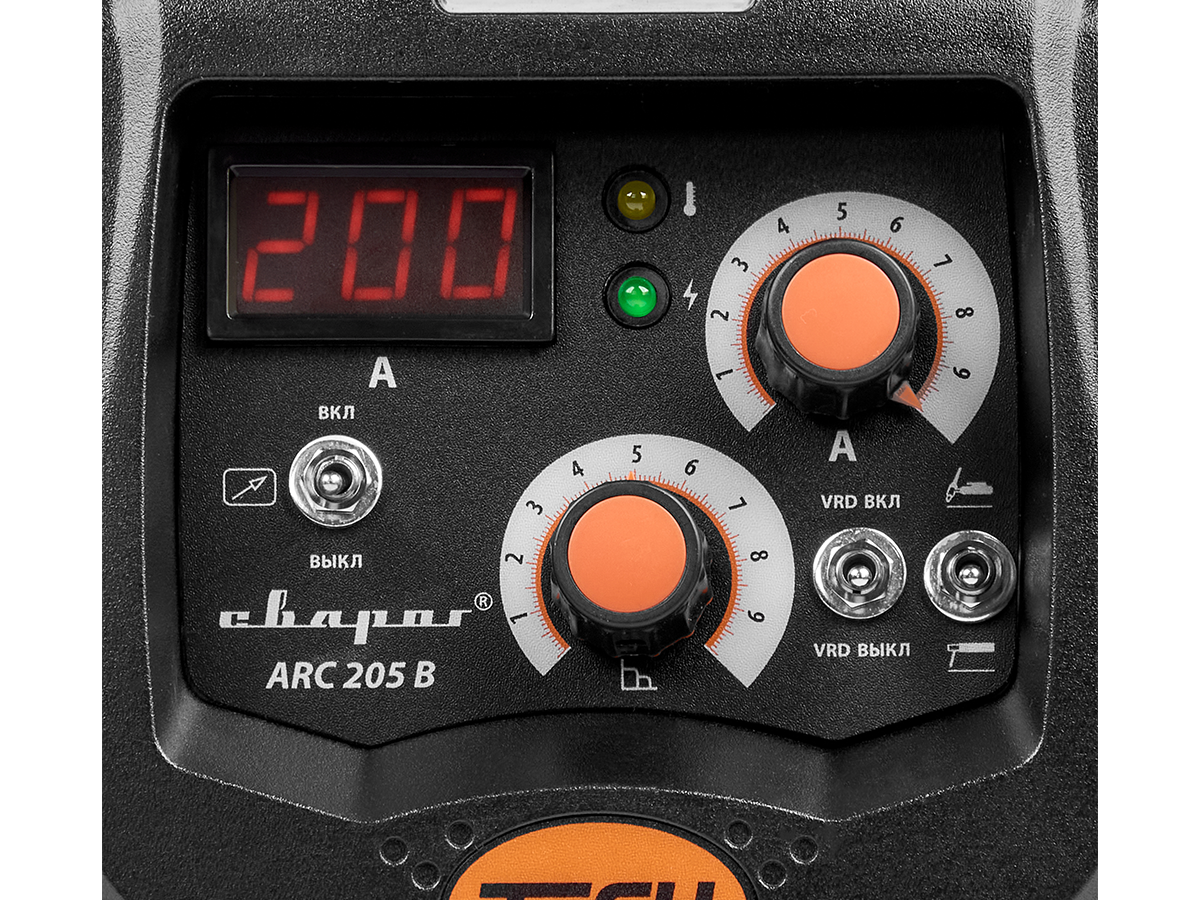

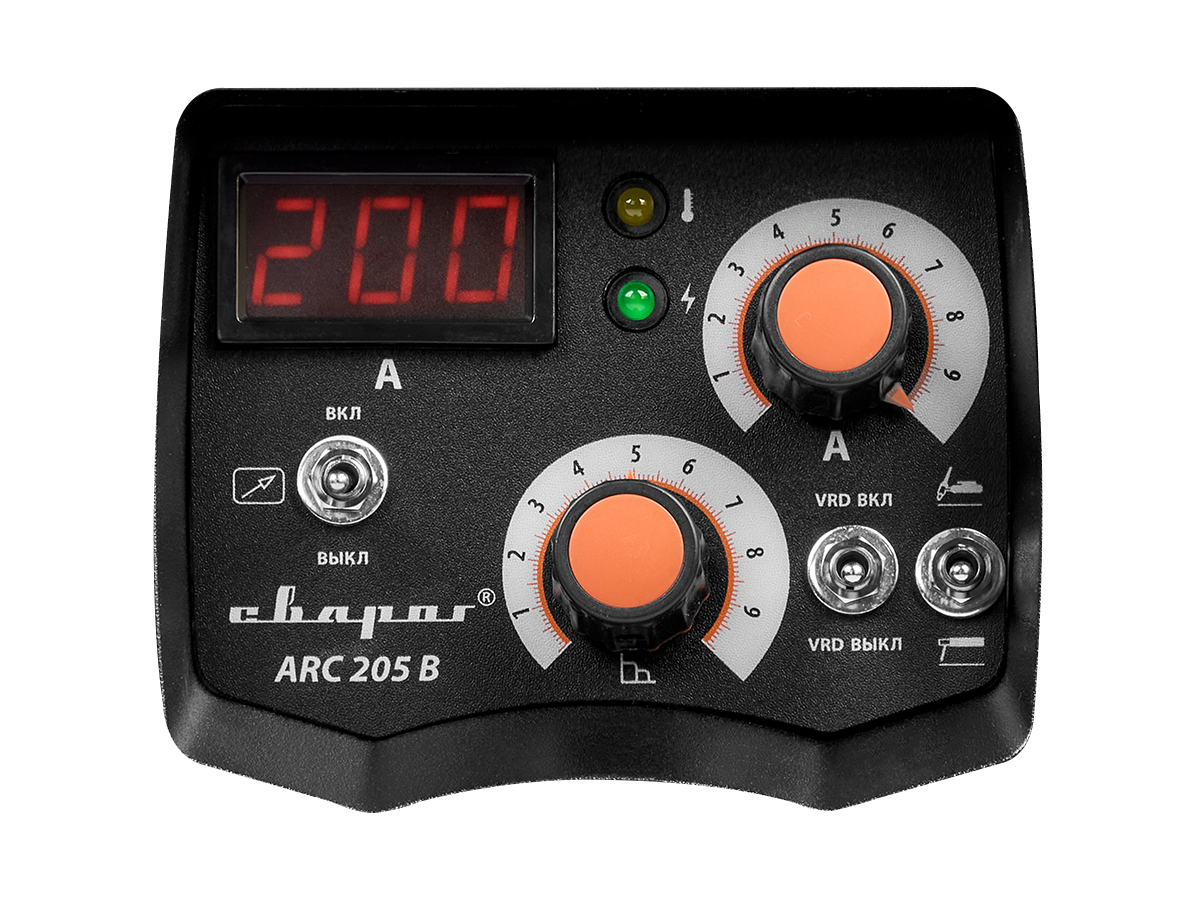

Аппарат TECH ARC 205 B имеет удобную систему управления и дисплей для отображения параметров сварки:
- Показатель силы сварочного тока отражаются на цифровом дисплее
- Индикатор перегрева загорается в случае перегрева аппарата
- При включении аппарата загорается индикатор сети
- Регулировка силы тока осуществляется бесступенчато
- Выбор способа сварки ММА DC или TIG Lift DC
- Включение функции снижения напряжения холостого хода до безопасного (VRD)
- Форсаж дуги для MMA сварки регулируется бесступенчато
- Тумблер для включения ДУ

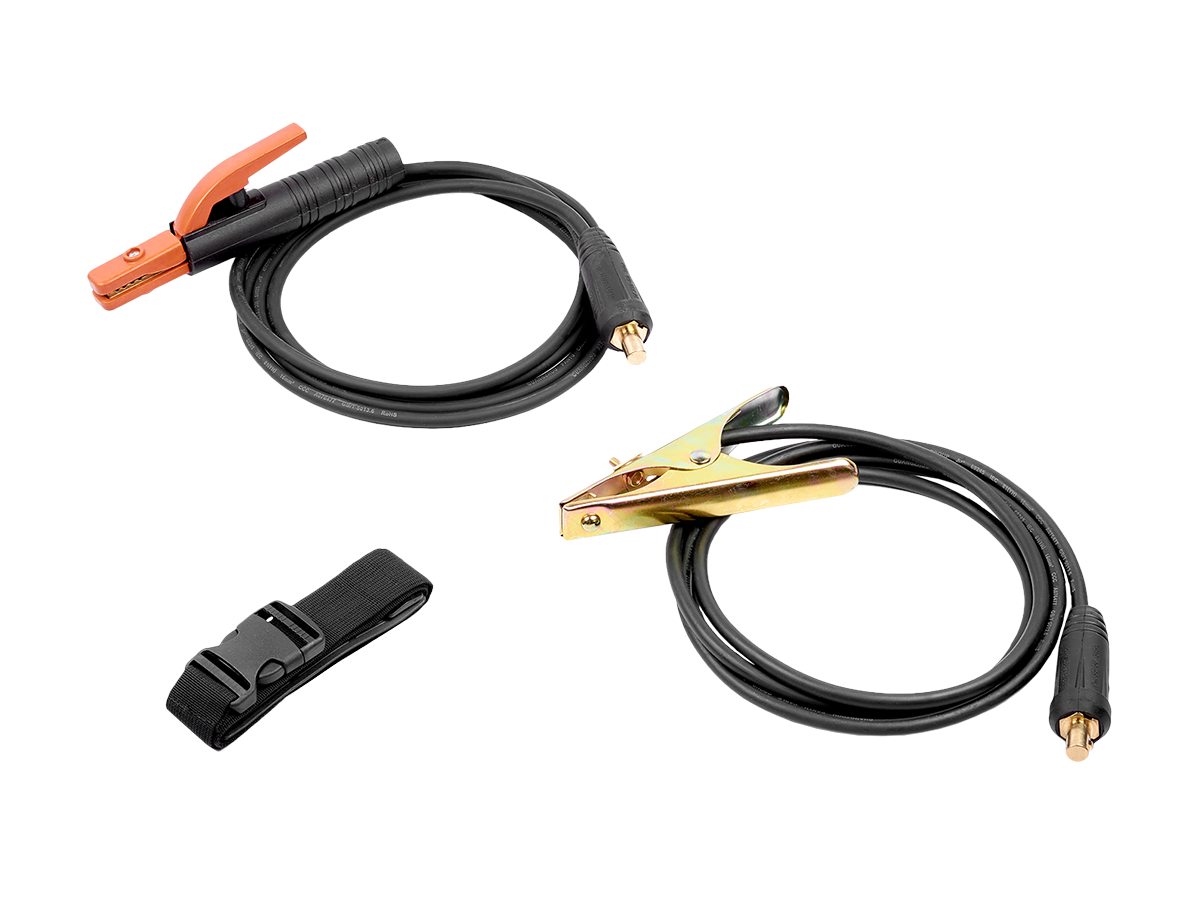

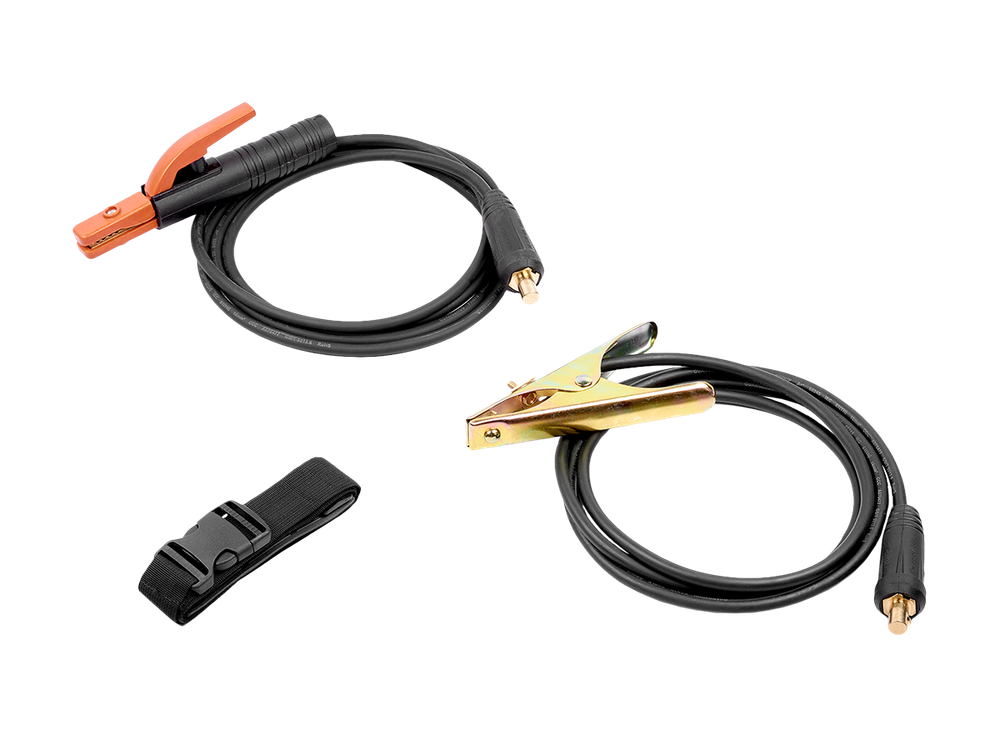

Комплект поставки:
- Электрододержатель 200 А в сборе с кабелем 3 м, разъемы ОКС 35-50— 1 шт.
- Клемма заземления 200 А в сборе с кабелем 3 м— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Режимы сварки
| Характеристика | Значение |
|---|---|
| Режим сварки MMA DC | Да |
| Режим сварки TIG DC | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 220 В |
| Рабочий диапазон сетевого напряжения | 160–270 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 1 фаза |
| Потребляемый ток | 41 А |
| Потребляемая мощность ММА | 9 кВА |
| Потребляемая мощность TIG | 5 кВА |
| Сварочный ток MMA | 10–200 А |
| Сварочный ток TIG | 10–200 А |
| Рабочее напряжение MMA | 20.4–28.0 В |
| Рабочее напряжение TIG | 10.4–18.0 В |
| Напряжение холостого хода MMA | 73 В |
| Напряжение холостого хода MMA (VRD) | 10 В |
| Напряжение холостого хода TIG | 10 В |
| ПН (40°C) | 80 % |
| Сварочный ток при ПН, 100%, MMA | 170 А |
| Сварочный ток при ПН, 100%, TIG | 170 А |
| Диаметр электрода MMA | 1.6–5.0 мм |
| Диаметр электрода TIG | 1.0–3.2 мм |
Дополнительные функции MMA
| Характеристика | Значение |
|---|---|
| Antistick | Да |
| Hot Start | Да |
| VRD | Да |
| Отключаемый VRD | Да |
| Регулируемый ARC Force | Да |
Дополнительные функции TIG
| Характеристика | Значение |
|---|---|
| Тип горелки | Вентильная |
| Способ возбуждения дуги | Касанием |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров сварки | Индикатор |
| Подключение ДУ | Пульт |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации | –20…+40 °C |
| Коэффициент мощности | 0.93 |
| КПД | 85 % |
| Класс изоляции | B |
| Степень защиты | IP 23S |
| Габаритные размеры | 410× 160×260 мм |
| Вес | 8 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Силовые панельные соединения | ОКС 35–50 |
| Разъём ДУ | 3 Pin |
Напряжение питающей сети
Действующее расчетное значение напряжения питающей сети.
Тип горелки
Вентильная горелка— начало и прекращение подачи защитного газа осуществляется вручную при помощи вентиля на горелке.
Горелка с кнопкой— подача защитного газа происходит после нажатия кнопки горелки.
Температура эксплуатации
Диапазон температуры окружающей среды при котором оборудование позволяет производить работы.
Силовые панельные соединения
Тип разъема подключения силового кабеля.
Режим сварки ММА DC
Manual Metal Arc— ручная дуговая сварка постоянным током плавящимся электродом.
Режим Synergy ММА
В режиме Synergy MMA, в зависимости от выбранного диаметра электрода, сила сварочного тока находится в оптимальном диапазоне, функции ARC Force и Hot Start подстраиваются автоматически. Данный режим позволяет быстро и оптимально настроить процесс сварки.
Тип изготовления
SMT монтаж— поверхностный монтаж радиодеталей на плате с высокой степенью интеграции. Основные преимущества— это снижение габаритов и массы платы, а также ее ремонтопригодность.Навесной монтаж— поверхностный монтаж радиодеталей с меньшей, в сравнении с SMT-монтажом, степенью интеграции.Комбинированный— присутствуют элементы как SMT, так и Навесного монтажа.
Рабочий диапазон сетевого напряжения
Диапазон сетевого напряжения при котором оборудование позволяет производить работы.
Способ возбуждения дуги
Высокочастотный— образование сварочной дуги с помощью высоковольтного напряжения без касания электродом свариваемой поверхности.
Касанием— образование сварочной дуги путем касания электрода о поверхность свариваемого материала.
Коэффициент мощности
Физическая величина, являющаяся энергетической характеристикой электрического тока. Равен отношению потребляемой источником активной мощности к полной мощности.
Режим сварки TIG DC
Tungsten Inert Gas— аргонодуговая сварка неплавящимся электродом постоянным током. Позволяет сваривать большинство металлов и сплавов за исключением алюминия.
Antistick
Автоматическое снижение силы сварочного тока до минимального во избежание залипания электрода во время поджига дуги.
Тип транзисторов
MOSFET транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT транзисторы— полупроводниковые транзисторы использующиеся в сварочном оборудовании в цепи преобразователя напряжения.
IGBT модули— силовая сборка на основе IGBT-транзисторов.
Разъём ДУ
Количество контактов разъёма подключения устройства дистанционного управления.
КПД
Коэффициент полезного действия— отношение полезной мощности сварочного аппарата к общей потребляемой активной мощности.
Режим воздушно-дуговой строжки
Снятие части металла с поверхности заготовки при помощи графитового электрода и подачи в область строжки сжатого воздуха, а также снятие полосы на поверхности детали, создание канавки, удаление дефектного шва. Используется в металлургии и при ремонте сварных конструкций.
Отключаемый Antistick
Данная функция может применяться для грубой прокалки покрытых электродов или для сварки медных проводов.
Тип управления
Процессорное цифровое— управление сварочными параметрами осуществляется через процессор на плате управления.
Аналоговое— управление сварочными параметрами производится через ШИМ-контроллер.
Частота питающей сети
Количество изменений направления тока за секунду.
Класс изоляции
Характеризует предел стойкости изоляционных материалов, используемых в аппарате при нагреве. Предельная температура при длительной работе:
- класс B— 120 °C;
- класс F— 155 °C;
- класс H— 180 °C.
Hot Start
Для обеспечения лучшего поджига дуги в начале сварки происходит автоматическое повышение сварочного тока, что позволяет облегчить начало сварочного процесса.
Цифровая индикация параметров сварки
Наличие и способ отображения сварочных параметров:
- Индикатор— отображает сварочный ток;
- Дисплей— отображает параметры сварки и активные функции;
- Дисплей LED— отображает все параметры сварки и все активные функции.
Количество фаз
Количество фазных проводников подводящих электродвижущую силу к оборудованию.
Потребляемый ток
Максимальный потребляемый ток оборудованием из сети.
Степень защиты
Степень защиты электрооборудования от проникновения твердых частиц (первая цифра) и влаги (вторая цифра):
- Если у оборудования степень защиты IP 21, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и вертикально падающих капель воды
- Если у оборудования степень защиты IP 23, значит, исключается попадание внутрь корпуса твердых частиц и предметов до 12,5 мм и капель воды падающих под углом 60°
- S— испытания производились при выключенном оборудовании
Регулируемый ток Hot Start
Возможность регулировки величины тока функции Hot Start.
Подключение ДУ
Возможность подключения устройства дистанционного управления: пульт или педаль.
Потребляемая мощность MMA
Потребляемая мощность при максимальной нагрузке в режиме ММА.
Регулируемое время Hot Start
Возможность регулировки времени тока функции Hot Start.
Интеллектуальная система охлаждения
Система при которой вентилятор охлаждения инвертора включается автоматически при нагреве аппарата до соответствующей температуры. Снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума.
Потребляемая мощность TIG
Потребляемая мощность при максимальной нагрузке в режиме TIG.
VRD
Функция снижающая выходное напряжение холостого хода до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится. Применяется в помещениях с повышенной влажностью.
Меню пользователя
Позволяет настроить дополнительные параметры сварки.
Сварочный ток MMA
Диапазон регулирования сварочного тока в режиме ММА.
Отключаемый VRD
Возможность отключения и включения функции VRD.
Память последнего режима сварки
Сохранение параметров сварки после выключения аппарата.
Сварочный ток TIG
Диапазон регулирования сварочного тока в режиме TIG.
Регулируемый ARC Force
Форсаж дуги рекомендуется применять при сварке покрытыми электродами на малых токах. В процессе сварки происходит автоматическая регулировка силы сварочного тока, что уменьшает залипание покрытого электрода к свариваемой детали.
Подключение беспроводных устройств
Возможность подключения беспроводных дистанционных устройств управления: пультов или педалей.
Рабочее напряжение ММА
Напряжение на сварочной дуге при сварке в зависимости от тока сварки ММА.
Рабочее напряжение TIG
Напряжение на сварочной дуге при сварке в зависимости от тока сварки TIG.
Напряжение холостого хода MMA
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA.
Напряжение холостого хода MMA (VRD)
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме MMA с включенной функцией снижения напряжения холостого хода до безопасного уровня.
Напряжение холостого хода TIG
Напряжение между положительным и отрицательным выходными контактами сварочного инвертора при отсутствии дуги в режиме TIG.
ПН (40°C)
Продолжительность нагрузки— отношение непрерывной работы под нагрузкой к общей продолжительности работы в течение 10 минут при температуре окружающей среды 40°C.
Сварочный ток при ПН 100% MMA
Максимальное значение сварочного тока ММА для непрерывной работы оборудования.
Сварочный ток при ПН 100% TIG
Максимальное значение сварочного тока TIG для непрерывной работы оборудования.
Диаметр электрода MMA
Подходящие диаметры плавящихся электродов для ММА сварки.
Диаметр электрода TIG
Подходящие диаметры неплавящихся электродов для TIG сварки.
